12-12
Samsung Component Placer SM431 Administrator’s Guide
如果该基准标记毁损而无法准确地识别标记并发生了错误，可以取消 <Use>复
选框的圈选状态后使用。
<缺省光值> 领域
设定默认照明的值数。 详细事项请参照“7.1.1
共同
Align Data (7-15
页
)”。
<位置数据> 领域
设定固定照相机的位置。
<X> 编辑框
设置Fix camera基准标的X坐标。
<Y> 编辑框
设置Fix camera基准标的Y坐标。
<示教> 领域
设置Fix camera基准标的位置时使用。
Selection control
用于旋转XY轴驱动电动机，把选择的对象移动到选择的固定相机位置，获
取当前坐标。
Fid1: 选择有关 双悬臂的 基准相机1。
Fid2: 选择有关 双悬臂的 基准相机2。
H1 ~ H8: 选择有关 双悬臂的 头1~头8。
<移动> 按钮
把组合框中选择的对象移动到所选Fix camera的位置。此时，在点击〈移动〉
按钮之前需要用鼠标选择〈位置数据〉领域的编辑框。
<得到数据> 按钮
以组合框中选择的对象为基准获取 X, Y 坐标。
<基准标示…> 按钮
只有固定照相机情况下才处于活性化状态。用于设定位于ANC顶面的固定相机
的Fiducial Mark位置。
12-13
Machine Calibration

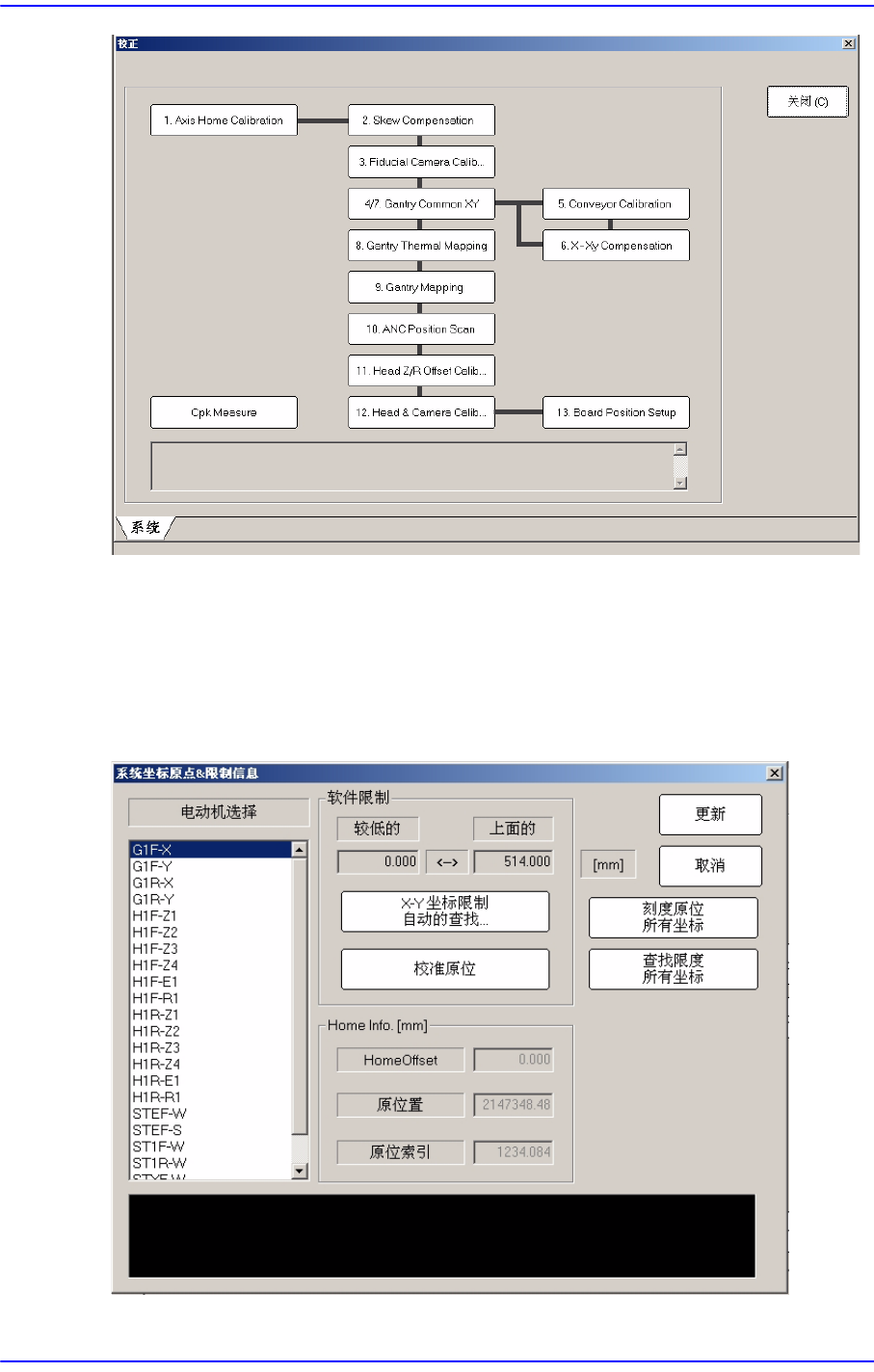

12.3. 校正 [F8]
用于执行与XY Gantry 及 Camera有关的校正
执行校正之前需要确认或先行的作业为如下
I/O Test
检查Mirror上是否有杂质或者是否发生了污染。
Nozzle Check及System Constant的 Vacuum Check Option
Nozzle Check及System Constant的 Vacuum Check Option:[80]号 “1” (default)
确认ANC Type
确认空压是否异常
执行校正的顺序和相应校正所需的校正 Tool 为如下
Axis Home Calibration
Skew Compensation
Fiducial Camera Scale - CN400 Nozzle, 校正Tool
Gantry Common XY (1st)
Conveyor Calibration
X-XY Compensation - Calibration Bar
Gantry Common XY (2nd )
Gantry Thermal Mapping
Gantry Mapping
ANC Position Scan
Head Z & R Offset calibration - CN040
Head & Camera Calibration - CN040, CN400, LightFly Nozzle, 校正Tool
Board Position Setup
12-14
Samsung Component Placer SM431 Administrator’s Guide
12.3.1. 轴原点的测定
在进行所有的Calibration作业之前，最先需要执行的作业是设定各轴的Home相关
特性值。选择此按钮时显示如下的对话框。
图
12.7 “
系统坐标原点
&
限制信息
”
对话框
