14.3. 亮度调整（Light） [F4]
检查安装在移动照相机, 飞行照相机的照明装置。

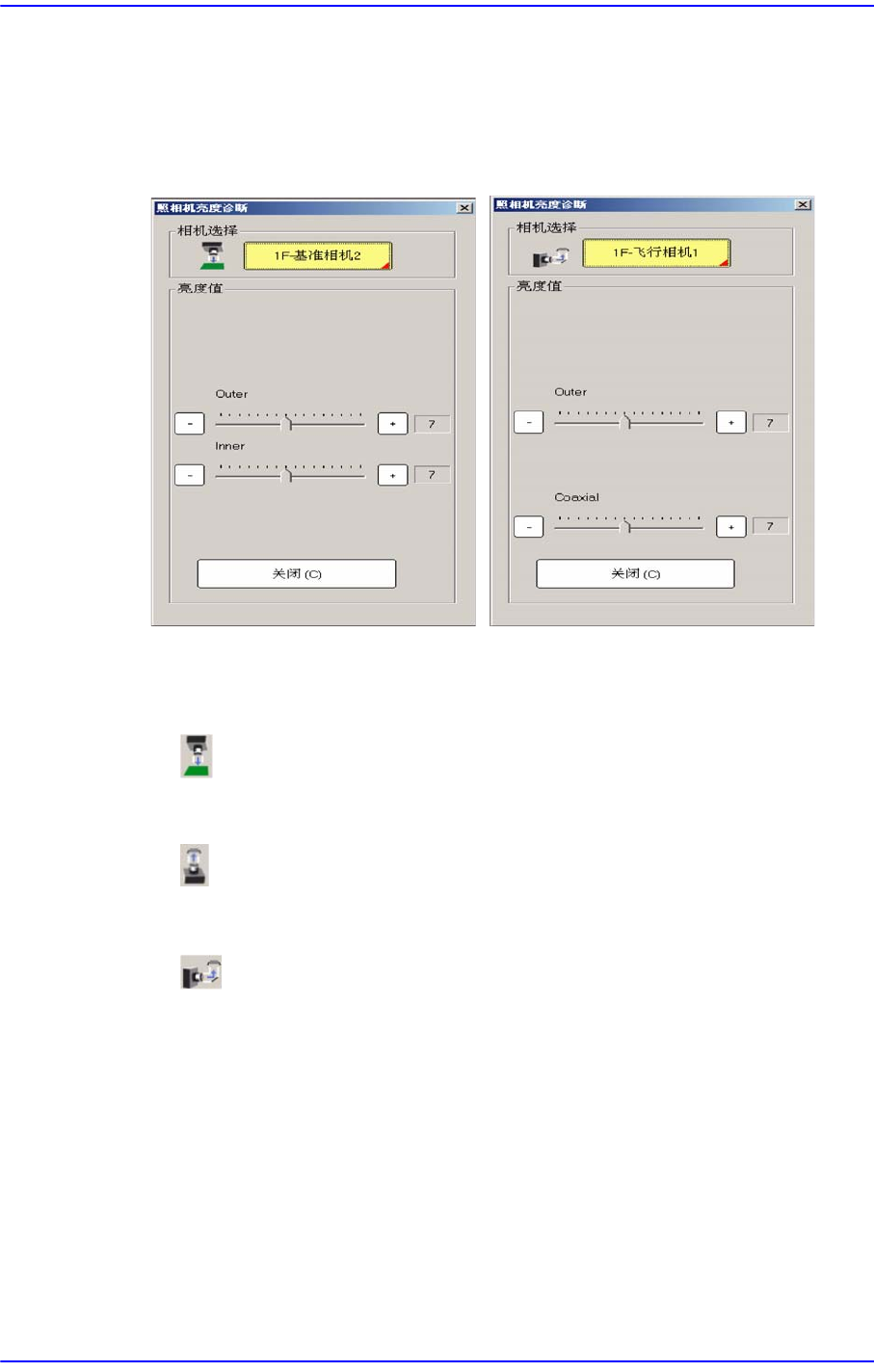

图
14.6 “
照相机亮度诊断
”
初始画面
<相机选择> 领域
选择装有将要检查的照明装置的摄象机。
基准相机
选择头部上的移动照相机。
Fix Cam
选择固定照相机。本设备中无法使用
飞行相机
选择飞行照相机。设备上有8个飞行照相机。
<亮度值> 领域
设定照明值数。
选择基准相机时，可设置的照明值范围是0—15。
选择固定照相机时，可设置的照明值范围如下。
<Side>: Side照明的照明值的范围是0—15。
<Outer>: Outer照明的照明值的范围是0—15。
<Inner>: Inner照明的照明值的范围是0—15。
14-7
Diagnosis(
诊断
)
<Coxial>: Coxial 照明的照明值的范围是0—15。
选择飞行相机时，可设置的照明值范围如下。
<Outer>: Outer照明的照明值的范围是0—15。
<Coxial>: Coxial 照明的照明值的范围是0—15。
<关闭> 按钮
关闭对话框。
14.4. 真空（Vacuum） [F5]
检查头的压缩气的状态。
图
14.7 “Vacuum Diagnosis”
对话框
拱架选择用箭头键
1F：显示出当前选定的拱架。
单击箭头键就能选择需要设定的拱架。
<Head Vacuum level> 领域
显示各头压缩气的气压值数，同时控制真空发生器。
Current Level
显示各Head的当前空压。
Va cu um
14-8
Samsung Component Placer SM431 Administrator’s Guide
“OFF”标示时点击此按钮可以把SPINDLE内的空压变成真空状态，在按钮
表示“ON”。
“ON”标示时点击此按钮则解除SPINDLE内的真空状态并在按钮表示
”OFF”。
<Reference Level>> 领域
在吸嘴支撑架上插入吸嘴的状态下堵住吸嘴孔时，显示各Head的空压值。
Close
在吸嘴支撑架上插入吸嘴的状态下堵住吸嘴孔时，显示各Head的空压值。
Open
在吸嘴支撑架上插入吸嘴的状态下开放吸嘴孔时，显示各Head的空压值。
<Check Level> 领域
表示判定部品的吸着成功与否的真空气压的值数。
Choke
表示吸着部品之前判定吸嘴上有异物的真空气压的值数。
%
为判断插入在当前HEAD SPINDLE的喷嘴槽的喷嘴堵塞与否的%值。此值
可以在‘系统设置’菜单的‘装置’子菜单选择“喷嘴数据”画面设置‘堵塞检
查空压值’。
Vacuum
表示吸着部品之后判定吸着部品成功的真空气压的值数。
%
为判断插入在当前HEAD SPINDLE的喷嘴槽的喷嘴的部件吸附与否的%
值。此值可以在‘系统设置’菜单的‘装置’子菜单选择“喷嘴数据 ”画面设置 ‘
吸附空压’。
<吹气打开/Blow Off>键
检查贴片头上是否正常供应着吹气。单击该键时，将启动供应吹气的电磁阀。再
单击一次该键则停止动作。
