12-6 Samsung Componen t Placer SM431 Administrator’s Guide 12.1.3. R 轴 显示各磁头的 R 轴补偿值， 或设置 R 轴的补偿与否。 Camera Calibration 过程中执行 R-Axis Offset Calibrat ion 后反映其结 果值， 自动被升级。 只需设置各磁头对 R 轴的补 偿适用与否。 图 12.3 “R 轴 ” TAP 画面 Gantry…
12-5
Machine Calibration
<R> 列
设置R偏移值。
<基准相机偏移值> 领域
设置基准相机的XY偏移值。
<From Ref. Camera> 检查框
把〈Grid〉领域的XY数据以‘Fiducial camera2’的中心为基准显示。
<指导光束> 领域
设置与<指导光束>相关的事项。该功能在安装了 Height Sensor的设备尚处于激
活状态。
<Use> 校验框
设置<指导光束>的使用与否。
<X> 编辑框
输入<指导光束>的X坐标。
<Y> 编辑框
输入<指导光束>的Y坐标。
12-6
Samsung Component Placer SM431 Administrator’s Guide
12.1.3. R 轴
显示各磁头的R轴补偿值，或设置R轴的补偿与否。 Camera Calibration过程中执行
R-Axis Offset Calibration后反映其结果值，自动被升级。只需设置各磁头对R轴的补
偿适用与否。

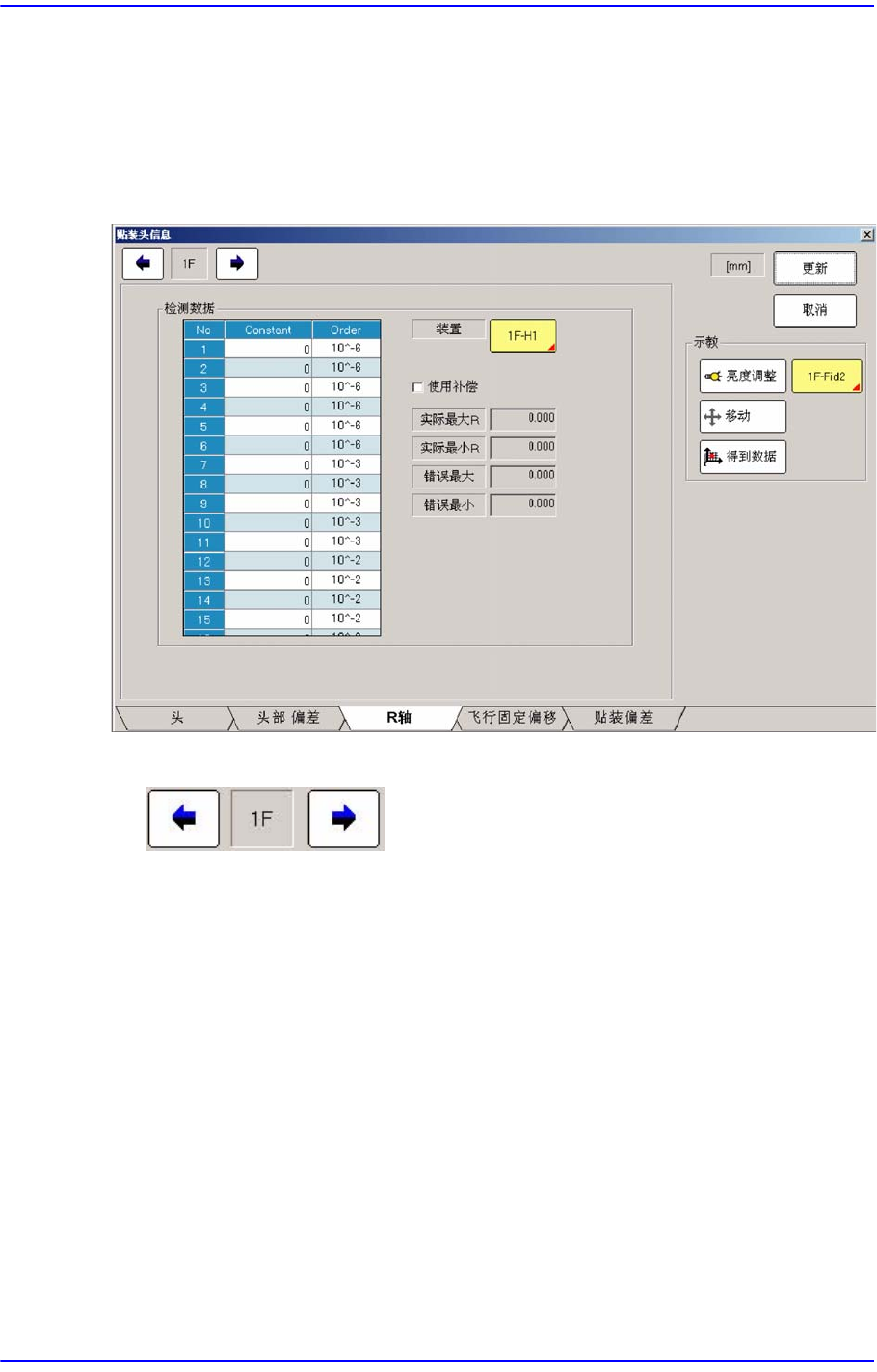

图
12.3 “R
轴
” TAP
画面
Gantry选择用箭头键
1F：显示当前选定的 Gantry。
单击箭头键后选择需要检查设定值的Gantry。
<检测数据> 领域
表示各磁头的R轴补偿值。
<装置> Selection control
选择要进行R轴补偿的Head。
<使用补偿>校验盒
可设置各磁头的R轴补偿方法的使用与否。
<实际最大R> 编辑框
表示对R轴异常值的实际值最大误差。
<实际最小R> 编辑框
12-7
Machine Calibration
表示对R轴异常值的实际值最小误差。
<错误最大> 编辑框
表示对R轴实际值的补偿值最大误差。
<错误最小> 编辑框
表示对R轴实际值的补偿值最小误差。
<更新> 按钮
向设备传送变更事项后关闭对话框。
<取消> 按钮
忽略变更事项关闭对话框。
12.1.4. 飞行固定偏移
各Head可设置fly camera的中心和Fix Camera中心之间的距离（偏移）。Camera
Calibration过程中 Fly to Fix Offset Calibration执行后反映起结果值，自动被升级。

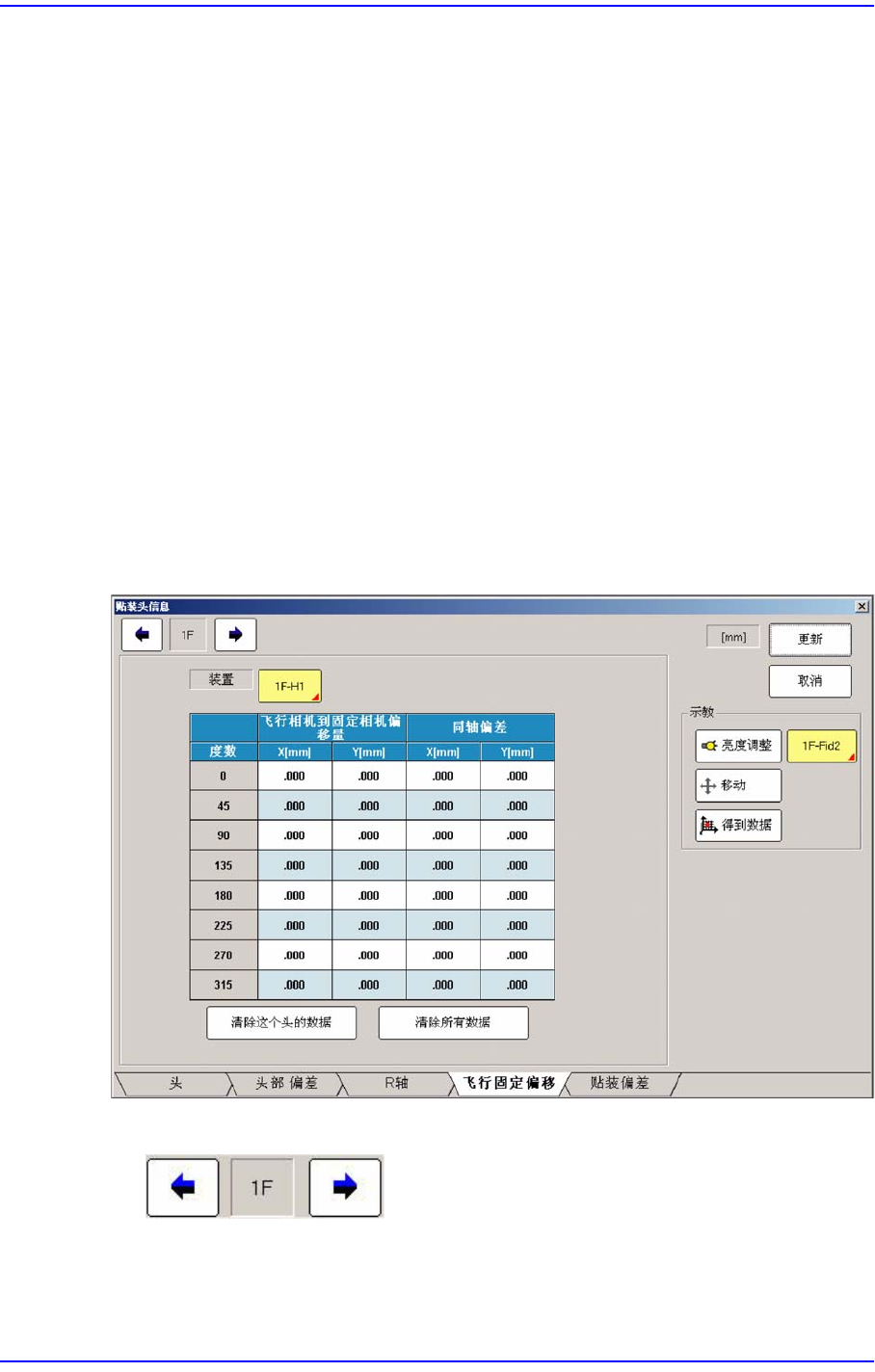

图
12.4 “
飞行固定偏移
”TAP
画面
拱架选择用箭头键
1F：显示当前选定的拱架。
单击箭头键后选择需要检查设定值的拱架。
