设定User Dump Box方法如下。
1. 在〈User Defined Dumpbox〉领域选择〈Use〉校验框后利用示教框把Head移
动到相应用户废弃箱安装处。
2. 在〈示教〉领域的组合框选择可接近相应用户废弃箱的Fiducial camera后利
用示教框准确对齐用户废弃箱中心和显示在SMVisionQ窗的Fiducial camera
的十字线中心示教坐标。
3. 请点击<得到数据> 按钮输入当前坐标值。
4. 为了反映变更值，请点击 <更新>按钮。
完成更新后在“喂料器登录”对话框把供应相应部件的喂料器Dump项目选
择“用户废弃”。
<更新> 按钮
把设定的数据传送到设备之后关闭对话框。
<取消> 按钮
忽略设定的数据直接关闭对话框。
13.3.2. 多盘式喂料器

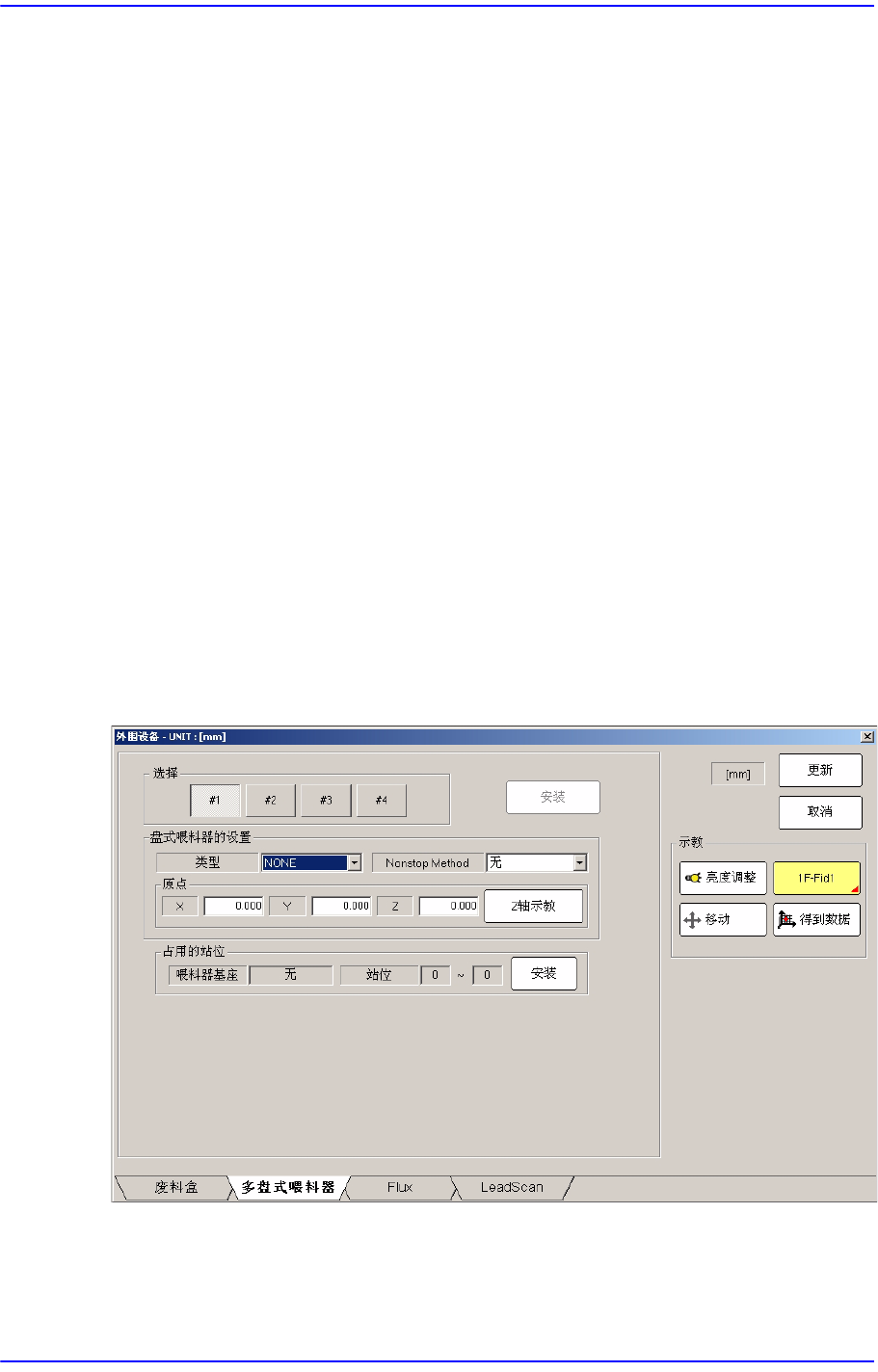

设定有关盘式喂料器的数据。 选择此按钮时显示如下的对话框。
图
13.8 “
多盘式喂料器
” TAP
对话框
<选择> 选项按钮
选择安装在设备的tray feeder。可安装的tray feeder数最大为 4。
与设备通信可能Type 的Tray最多可设置2个。
13-11
系统设置
<盘式喂料器的设置> 组合框
进行有关Tray Feeder设置。
<类型> 组合框
选择已设定的盘式喂料器单位的形式。在SM431无法安装tray feeder。
NONE: 表示未安装tray feeder。
Single Tray: 安装到喂料器底座的1段tray feeder。
FW-20NS: 是20阶Non-Stop托盘式喂料器。
STF-100N: 是20阶Non-Stop托盘式喂料器。
STF-100D: 是24阶Non-Stop托盘式喂料器。
STF-100S: 是20阶 Non-Stop侧(Side)托盘式喂料器。
STF-100E: 是20阶托盘式喂料器。
STF-200S：20阶Non-Stop侧式托盘喂料器。托盘的宽度大于STF-100S。
<Nonstop Method> 复选框
在<类型 >组合框上选择了Non-Stop托盘式喂料器时，需要设定Non-Stop功
能的使用与否。
无: 不使用Nonstop功能。
管理者/服从者: 其中一个lac使用
为Ma
ster，剩余的lac使用为Slave。(FW-
20NS, STF-100D)
管理者/管理者: 一个lac使用到部件用尽为止再使用其他lac。(FW-20NS,
STF-100D)
1插槽缓冲: (STF-100N, STF-100S, STF-200S)
<原点> 领域
设定已选择的盘式喂料器单位的原点。此原点为从设备的原点计算的偏移
量。使用基准摄像机对原点的XY坐标进行示教。
<Z轴示教>键
单击该键即可针对原点的z轴高度进行示教。Z轴高度的测定过程如下。
把CN040吸嘴插入贴片头主轴的吸嘴夹持器后，移动到当前设定的
原点位置。
Z轴下降时通过气压变化而测定Z轴高度。
<占用的站位> 领域
使用已选择的盘式喂料器单位时，设定被该盘式占有的喂料器基座单位和 Slot。
点击〈安装〉按钮则显示如下设置画面。
13-12
Samsung Component Placer SM431 Administrator’s Guide
<喂料器基座> 组合框
选择要安装tray feeder的喂料器底座。可选择的喂料器底座为正面 1和背面
1。
<站位> 编辑框
设置要安装tray feeder的喂料器底座槽的范围。
<OK> 按钮
把设定的数据传送到设备之后关闭对话框。
<取消> 按钮
忽略设定的数据直接关闭对话框。
