3-1 共通菜单第 3 章 . 共通菜单共通菜单由 , Homing, Open, ANC, Conveyor 等 4 个菜单组成。图 3.1 共通菜单 3.1. 原点 (Origin) 对设备的 X,Y , Z, Theta(R), Mirror 轴电动机执行初始化。 3.2. 打开 [Ctrl+O] 打开已有的 PCB 文件时用于选择文件。选择 “ 打开 ” 菜单则显示如下对话框。

2-6

Samsung Component Placer SM431 Administrator’s Guide

2.1.2.2.5. ‘系统设定’菜单的子菜单

 头 (Head)

校正与Head有关的事项。

 传送装置（Conveyor）

设置与输送机有关的事项。

 位置 (Position)

设置与喂料器底座和系统翻斗壳（Dump box）有关的事项。

 照像机 (Camera)

设置与Camera及照明有关的事项。

 外围设备 (Peripherals)

进行与用户定义Dump Box和Tray Feeder通信有关的设定。

 照明 (Light)

执行light mapping。

 校正 (Calibration)

设定拱架的Skew Valu补偿及XY限位(Limit)，进行摄像机校正作业。

 参考 (Preferences)

设定设备的运用必要的诸项选项。

 装置 (Device)

管理带式, 杆式, 吸嘴有关的数据。

3-1

共通菜单

第3章. 共通菜单

共通菜单由, Homing, Open, ANC, Conveyor等4个菜单组成。

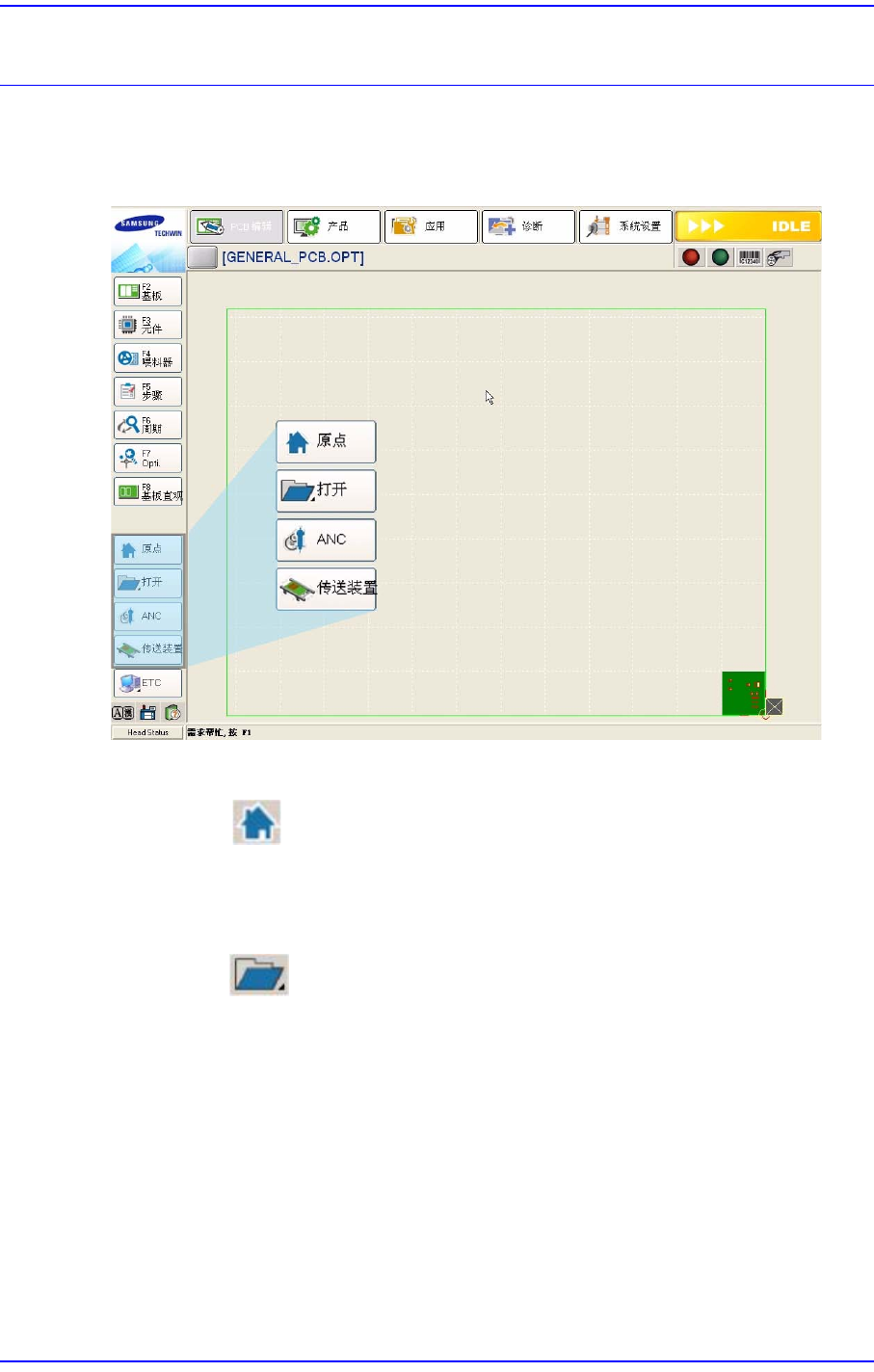

图

3.1

共通菜单

3.1. 原点 (Origin)

对设备的 X,Y, Z, Theta(R), Mirror 轴电动机执行初始化。

3.2. 打开 [Ctrl+O]

打开已有的PCB文件时用于选择文件。选择 “打开 ”菜单则显示如下对话框。

3-2

Samsung Component Placer SM431 Administrator’s Guide

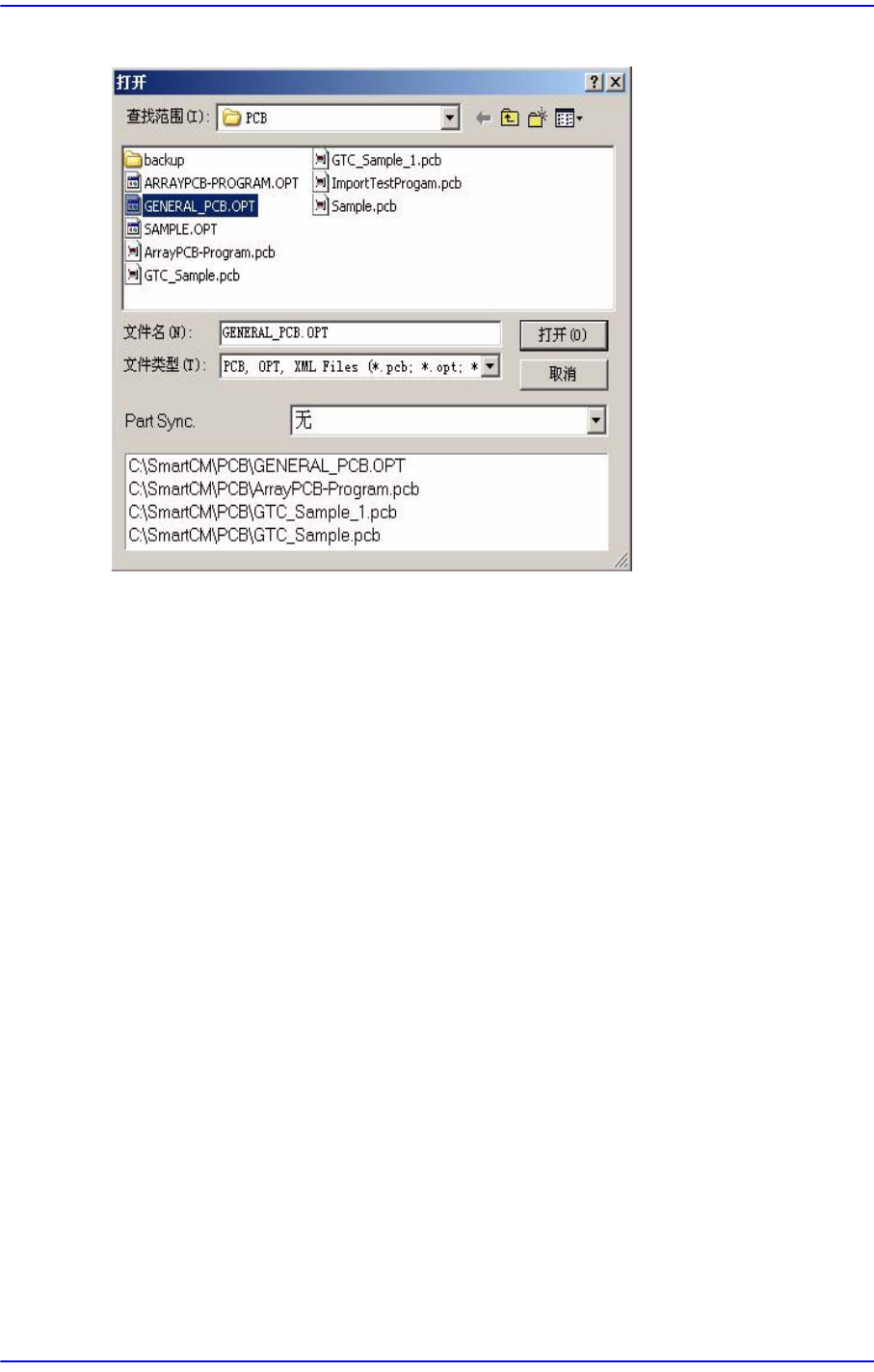

图

3.2 “

打开

”

对话框

 <查找范围> 组合框

指定文件所在的目录。并把指定目录中的文件显示在<文件目录>目录框中。

 目录框

显示已有的文件。单击文件名时，<文件名> 编辑框中显示其文件名。

 <文件名> 编辑框

输入文件名称。从以上文件目录中选择任意文件时，其名称会显示在此编辑框

中。

 <文件类型> 组合框

选择要显示在<文件清单>目录框的文件类型。单击三角型按钮，显示能选择的

文件类型。

 PCB Files(*.pcb)

在目录框只显示扩展名为pcb的文件名。扩展名为PCB的文件为未最佳化的

PCB文件。

 OPT Files(*.opt)

在目录框只显示扩展名为opt的文件名。扩展名为OPT的文件为已最佳化并

反应其结果的PCB文件。

 XML Files(*.xml)

在目录框只显示扩展名为xml的文件名。扩展名为XML的文件可以使本公
