4-18
Samsung Component Placer SM431 Administrator’s Guide
利用源文件的生成过程
4-19
其它
快捷菜单
为了选择用于PCB文件生成的基准PCB文件请点击<浏览>按钮。
请选择用于PCB文件生成的源文件。
在源文件的PCB数据中选择要利用于文件生成的项目后请点击<建立>按钮。
4.3.2. 另存为 （Save） [Ctrl+S]
保存当前PCB相关设置中或完成的文件时使用。点击‘Save’按钮选择‘Save’或‘Save
As’则显示如下对话框。
4-20
Samsung Component Placer SM431 Administrator’s Guide
图

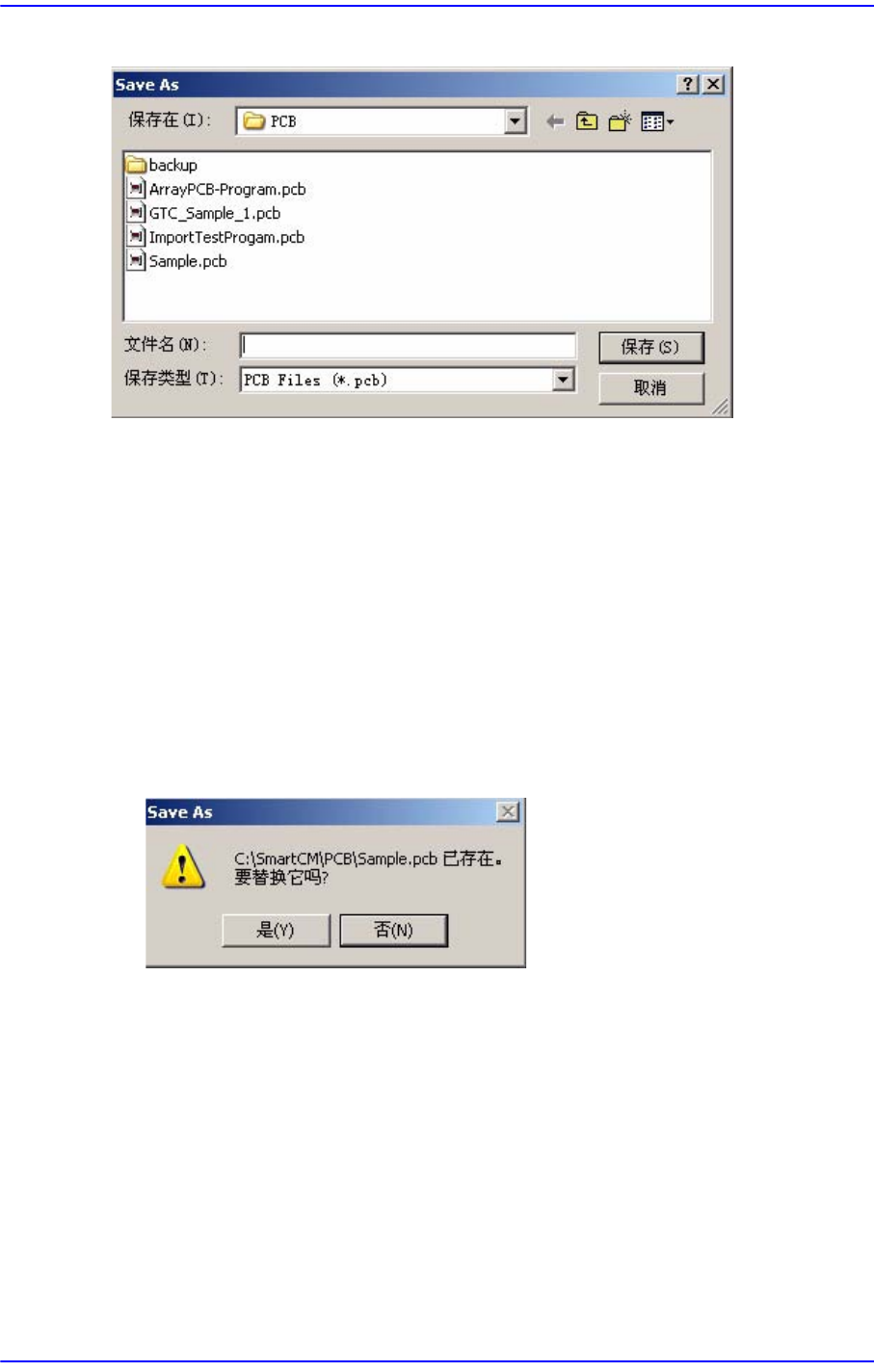

4.8 “
另存为
”
对话框
<保存在> 组合框
指定文件所在的目录。并把指定目录中的文件显示在<文件目录>目录框中。
目录框
显示已有的文件。单击文件名时，<文件名> 编辑框中显示其文件名。
<文件名> 编辑框
输入新的文件名称。文件名可以输入最多256个文字。同一个目录中有同样的文
件名称时，按下<保存>按钮的同时显示如下的对话框。
这个时候单击<是>按钮时，文件覆盖到同样名称的文件上。
图
4.9 “
另存为
”
信息框
<保存类型> 组合框
选择要保存的文件的扩展名。单击三角型按钮，显示能选择的文件类型。
PCB Files(*.pcb)
在目录框只显示扩展名为pcb的文件名。扩展名为PCB的文件为未最佳化的
PCB文件。
OPT Files(*.opt)
在目录框只显示扩展名为opt的文件名。扩展名为OPT的文件为已最佳化并
反应其结果的PCB文件。
XML Files(*.xml)
