7.1.3.3. SOP2 部品的数据设定

设定有关SOP2 部品排列数据。

图

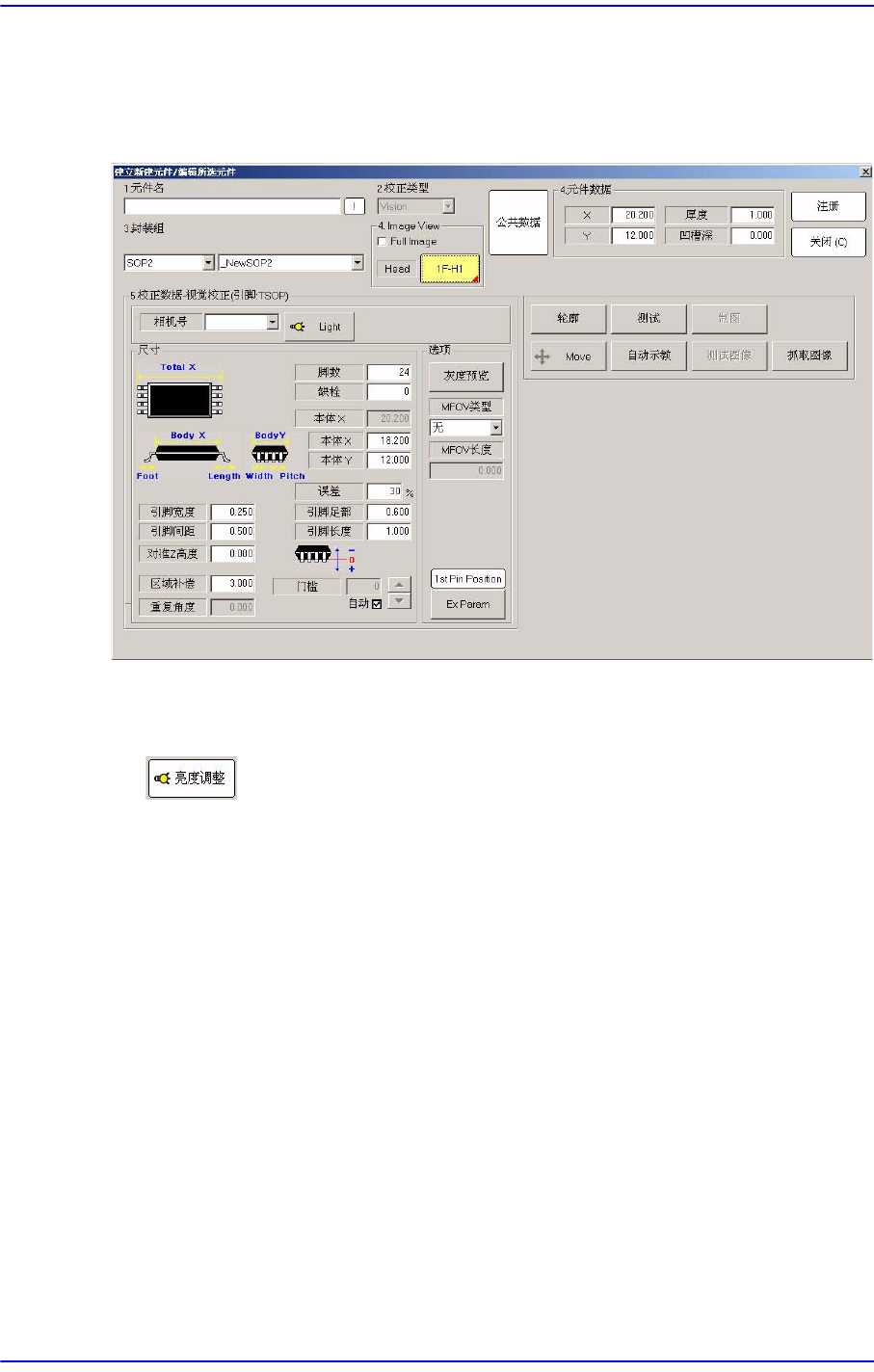

7.19 “

封装组

= SOP2”

时的对话框

 <相机号> 组合框

选择识别部品的摄象机。详细事项请参照 “7.1.1 共同识别Data” 。

 按钮

设定识别部品用摄象机的照明度。详细事项请参照 “7.1.1 共同识别Data ” 。

 <尺寸> 领域

设定排列尺寸。

 <脚数> 编辑框

设定单边的引脚数量。

 <缺栓> 编辑框

输入Lead Group 中央的上下侧对称清空的Lead数。如果Lead上下侧没有对

称清空请用User IC进行登录。

 <总数X > 编辑框

表示部品在X轴方向的整体长度。如果确定<本体 X>和<脚数>两个长度，

以合计的方式表示。( <本体 X> + <引脚长度> * 2)

 <本体 X> 编辑框

设定部品身的X轴方向的尺寸。

7-55

元件的登记

 <本体 Y> 编辑框

设定部品身的Y轴方向的尺寸。

 <误差> 编辑框

输入部件数据的余量。基本值为 30%。

 <引脚宽度> 编辑框

设定引线的宽度。

 <引脚间距> 编辑框

设定引脚之间的间距。

 <引脚足部> 编辑框

设定引脚接触到底面的距离。

 <引脚长度> 编辑框

设定能显示到校正照像机的引脚的长度。

此外的设定项目请参照 “7.1.1 共同识别Data ”。

 <选项> 领域

设定校正选项的数据。详细事项请参照 “7.1.1 共同识别Data”。

 <Move> 按钮

用于手动吸附部件进行部件识别检验。详细事项请参照 “7.1.1 共同识别Data ”。

 <测试> 按钮

使用设定的 Align 数据执行部件识别。详细事项请参照 “7.1.1 共同识别Data ”。

 <自动示教> 按钮

自动算出部品排列数据。详细事项请参照 “7.1.1 共同识别Data ”。
