7-78 Samsung Componen t Placer SM431 Administrator’s Guide 1: Graphics Ar ea 2: Position Display 3: Flip Chip Ball Positions <Graphics Area> 领域 表示当前登记的 Ball 。 可通过 Graphics Area 执行下述作业 。 Left Mouse Button Do ubl…
7-77
元件的登记
<移动控制> 按钮
用于手动吸附部件进行部件识别。 详细事项请参照 “7.1.1 共同识别Data” 。
<测试> 按钮
使用设定的Align数据进行部件识别。 详细事项请参照 “7.1.1 共同识别Data ” 。
7.1.8. FLIP CHIP 部品的数据设定
设定有关FLIP CHIP 部品的排列数据。
图
7.30 “
封装组
= Flip Chip”
时的元件编辑对话窗口
<相机号> 组合框
选择识别部品的摄象机。 详细事项请参照 “7.1.1 共同识别Data” 。
按钮
设定识别部品用摄象机的照明度。 详细事项请参照 “7.1.1 共同识别Data”。
<尺寸> 领域
设定排列尺寸。 详细事项请参照 “7.1.8 BGA 部品的数据设定 ”的 <尺寸> 领域。
<选项> 领域
设定校正选项的数据。
<编辑球> 按钮
编辑各球的位置。
7-78
Samsung Component Placer SM431 Administrator’s Guide

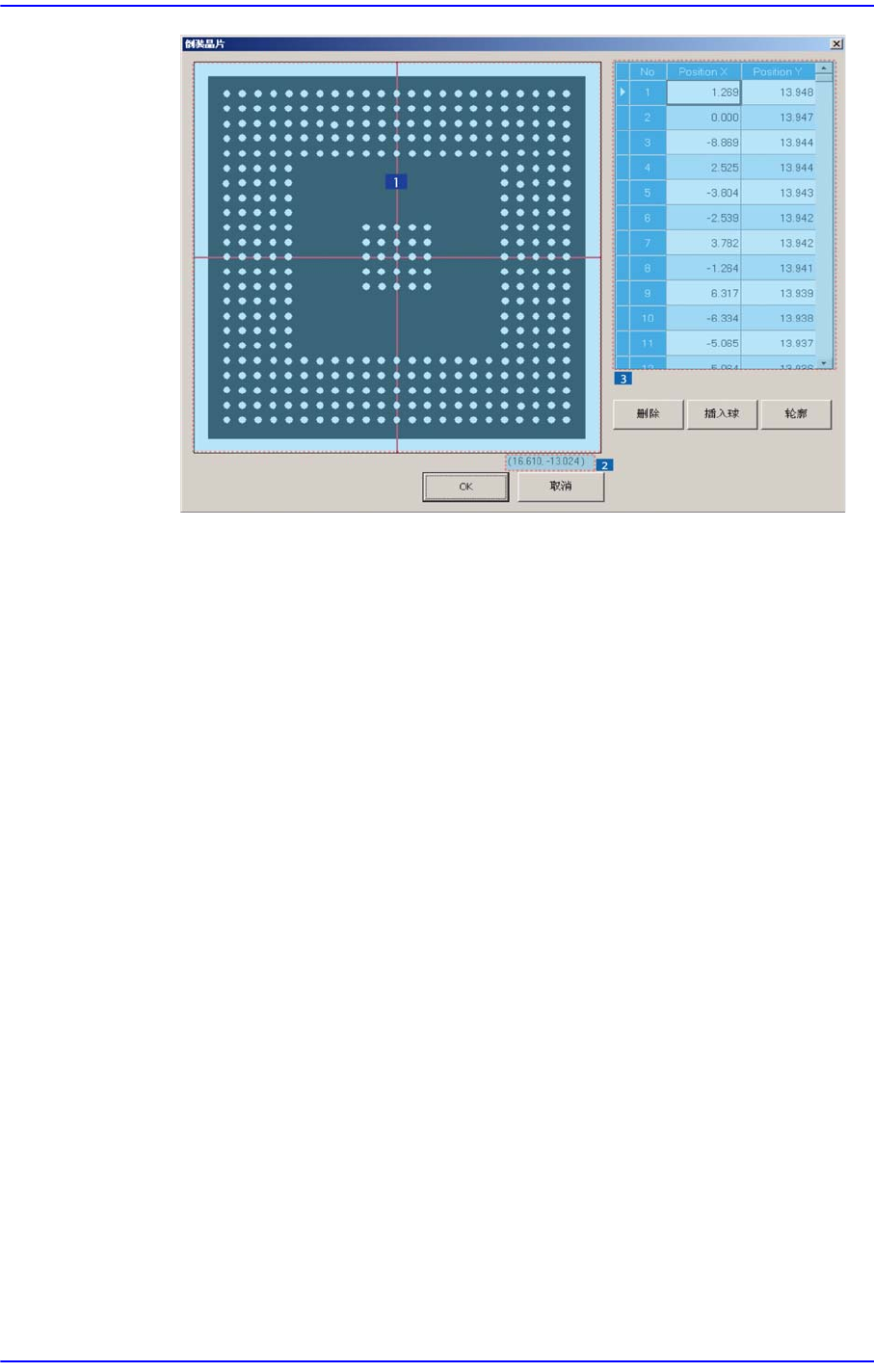

1: Graphics Area
2: Position Display
3: Flip Chip Ball Positions
<Graphics Area> 领域
表示当前登记的 Ball。 可通过Graphics Area执行下述作业。
Left Mouse Button Double Click
在Graphics Area的所要位置点鼠标光标双击鼠标左键生成新的ball。
Ball Selection
按住Mouse的Left Button状态下指定领域后再解除则选定所选领域
内的Ball。
在选择ball的状态下点击<删除>按钮则删除所选ball。
<Position Display>
位于Graphics Area 右侧下端，表示 Mouse Cursor位置。 (Unit: mm)
<Flip Chip Ball Positions> 领域
表示Ball的位置，可直接修改。
<No.>
表示生成Ball的一连序号。
<Position X>
表示Ball的Flip Chip Body内X方向位置。(Unit: mm)
<Position Y>
7-79
元件的登记
表示Ball的 Flip Chip Body内Y方向位置。 (Unit: mm)
<删除> 按钮
删除在Graphics Area中选择的Ball 或<Flip Chip Ball Positions>领域中选
择的Ball。
<插入球> 按钮
添加新的Ball。 新生成Ball的初始位置为 (0, 0)。点击按钮则在<Flip Chip
Ball Positions>领域中生成新的ball信息。
<OK> 按钮
保存编辑内容，结束对话框。
<取消> 按钮
不保存编辑内容，结束对话框。
以外的项目请参照 “7.1.1 共同识别Data”。
<EX Param> 按钮
显示与识别有关的细部设定对话框。一般部件时无须设定。 详细事项请参照
“7.1.1 共同识别Data”。
<移动控制> 按钮
用于手动吸附部件进行部件识别。 详细事项请参照 “7.1.1 共同识别Data”。
<测试> 按钮
使用设定的Align 数据进行部件识别。详细事项请参照 “7.1.1 共同识别Data”。
<自动示教> 按钮
设定部品的排列数据。 在Flip Chip部
件，可用自动识别功能登录部件。详细事项
请参照 “7.1.
1 共同识别Data”。
