7-43 元件的登记 < 删除 > 按钮 删除选定 Rank 。 < 更新 > 按钮 可以储存修改后的 Rank 信息并关闭窗口。 < 取消 > 按钮 不储存修改后的 Rank 信息并关闭窗口。 登记了 Rank 时， 可以如下图所示在 “ 喂料 器登记 ” 对话窗 口选择 Rank 并检查 该 Rank 。 ITS 设 备必须确认 Rank 后才能进行作业， 一般设备可以由操作 人员通过…
7-42
Samsung Component Placer SM431 Administrator’s Guide
7.1.2.3. 设定LED元件的数据。
设定针对LED元件的识别数据。(仅限于SM431L使用。)

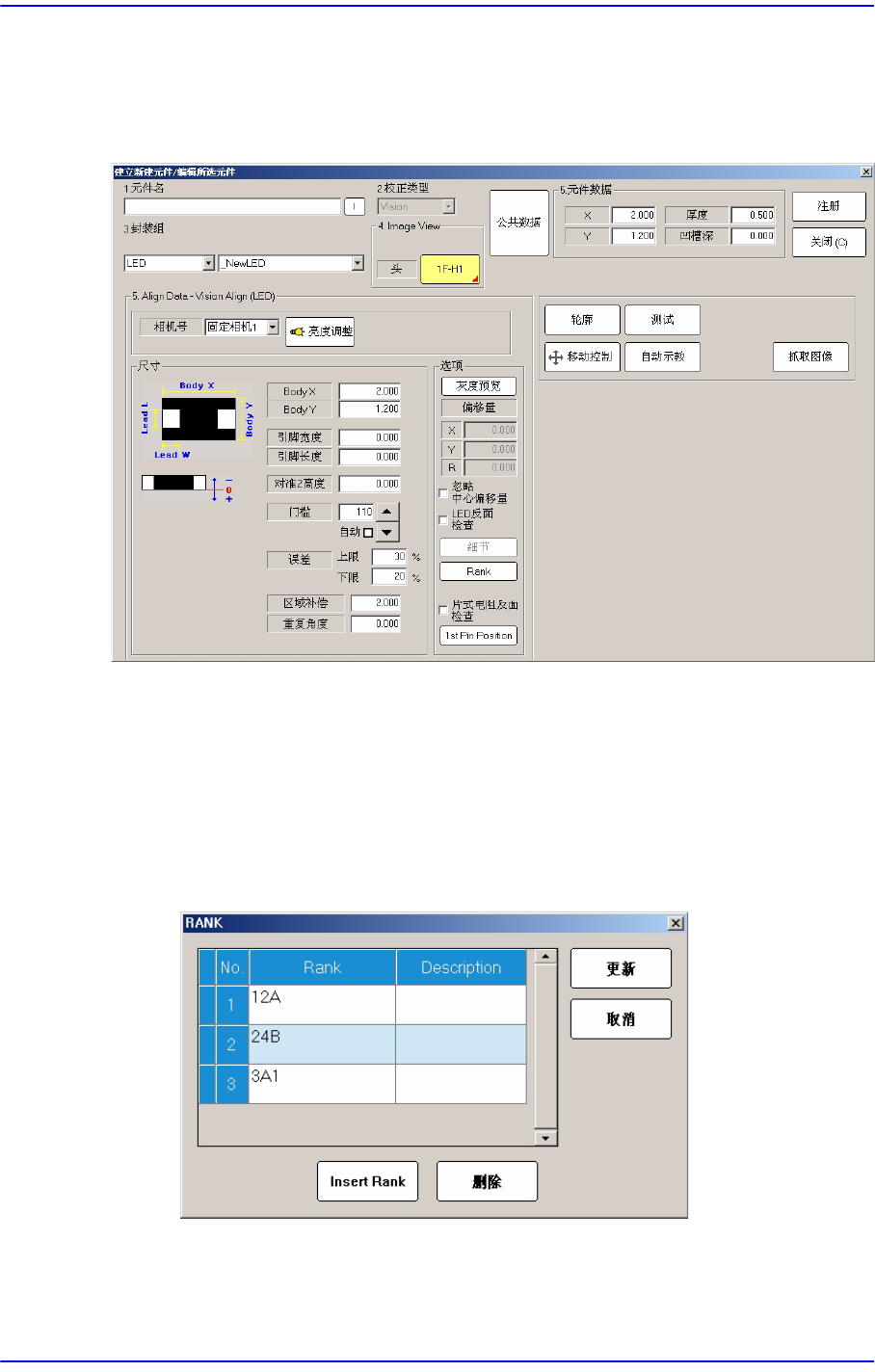

图
7.13 “LED”
时的元件编辑对话窗口
通常与Chip-Rect元件一样地设定数据。 但，LED元件可以利用“Rank”功能对于具
有相异特性的同一元件进行管理。
“Rank”功能以外的其它设定栏目请参阅“7.1.2 CHIP-Rect 部品数据的设定”部分。
<选项>领域
<Rank> 按钮
单击该键就会出现可以设定 Rank的下列对话窗口。
<Insert Rank>按钮
为了添加Rank而增加画面的Grid。
7-43
元件的登记
<删除>按钮
删除选定Rank。
<更新>按钮
可以储存修改后的Rank信息并关闭窗口。
<取消>按钮
不储存修改后的Rank信息并关闭窗口。

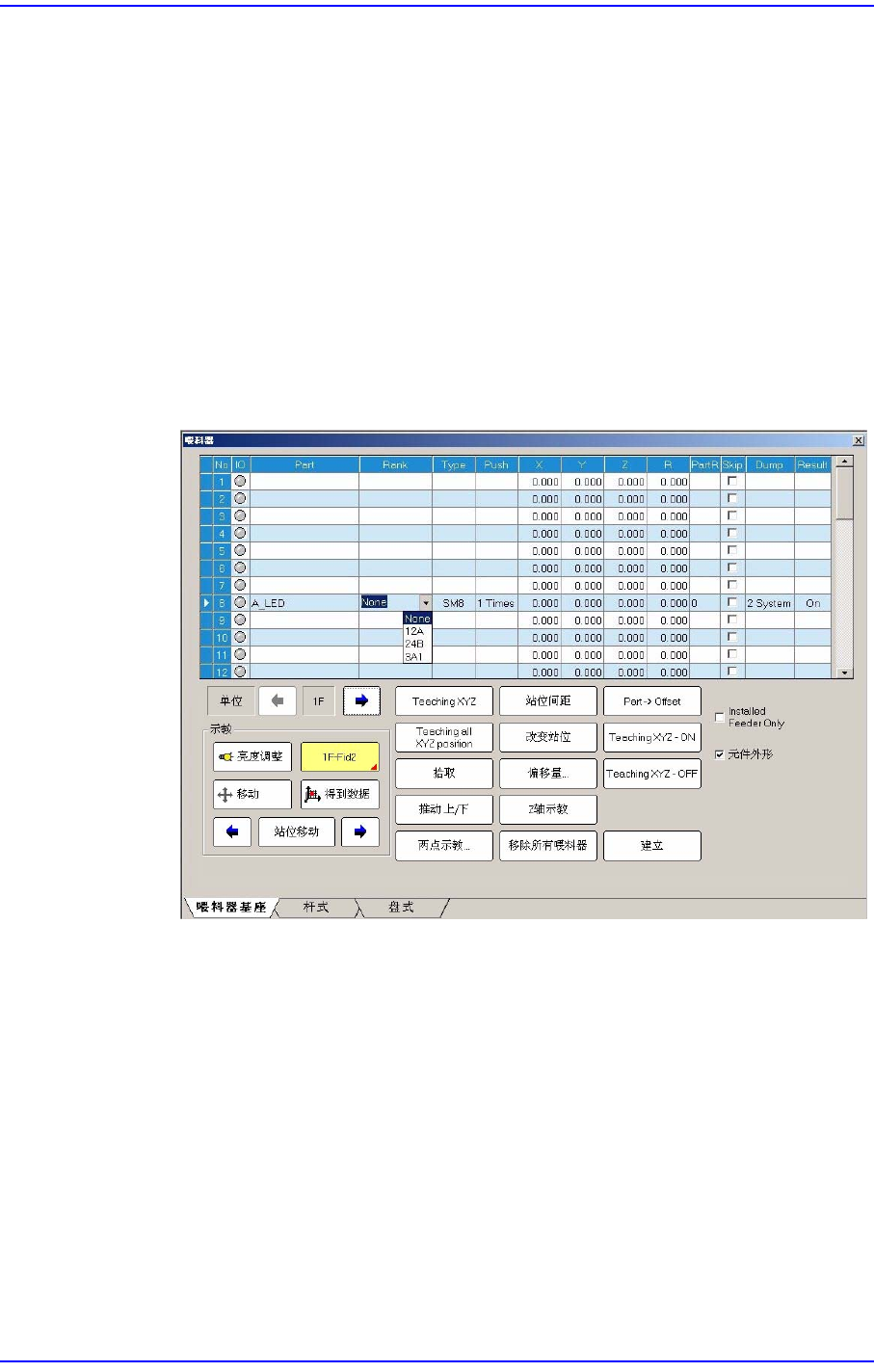

登记了Rank时，可以如下图所示在“喂料器登记”对话窗口选择Rank并检查
该Rank。
ITS设备必须确认Rank后才能进行作业，一般设备可以由操作人员通过肉眼
检查Rank。

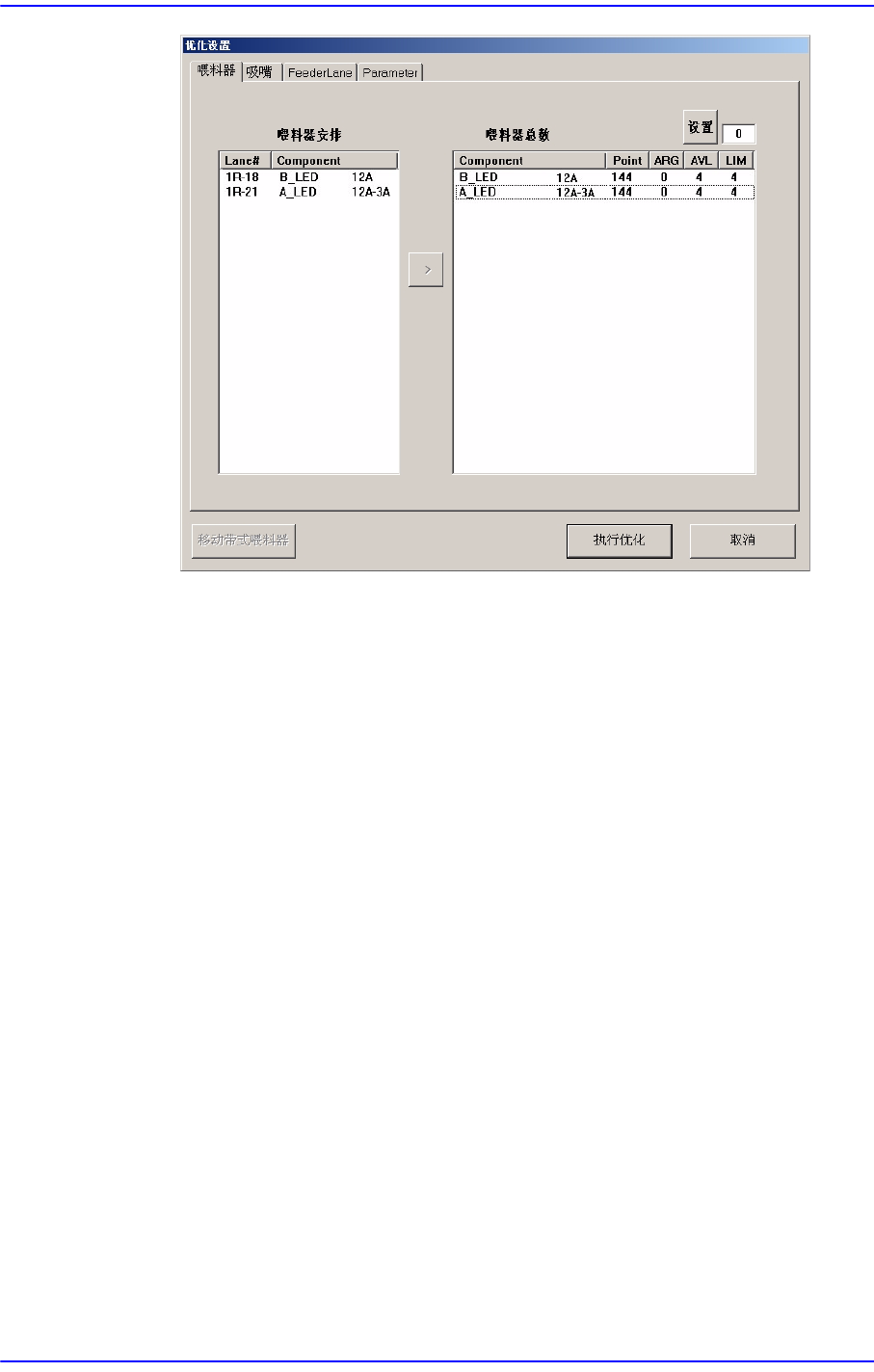

使用Rank功能时，即使是同一元件也会根据Rank而视为不同元件后进行处
理，因此在“装贴登记”对话窗口登记装贴点时不仅需要设定元件名称，还要
设定使用该Rank元件的喂料器，使用优化程序时也需要另外设定该 Rank的
喂料器后再进行优化。
