13-6 Samsung Componen t Placer SM431 Administrator’s Guide 13.2. 位置 (Position) [F4] 设定设备的 Feeder Base 原点及系统回收箱 的位置。 13.2.1. 喂料器基座 设置喂料器底座的原点 （ Origin ） 。 图 13.5 “ 喂料器基座 ” TAP 对话框 < 喂料器基座原点偏移值 > 领域 设定 Feeder Base …
13-5
系统设置
生故障。
<移动输送轨> 编辑框
设置的时间内无法完成 Shuttle Move 时，设备认定为运行时出现错误。
<轨道回原点> 编辑框
设置的时间内无法完成Rail Homming时，设备认定为运行时出现错误。
<查找轨道极限> 编辑框
在设定的时间内未完成输送机宽度调节轴的极限值查找则视为设备运行
中发生故障。
<轨道移动> 编辑框
设置的时间内无法完成 Rail Move 时，设备认定为运行时出现错误。
<延迟> 领域
<PCB上锁> 编辑框
Backup Table开始上升到完成PCB固定为止的延迟时间。
<边缘固定器迟延 > 编辑框
边夹动作后到PCB完成识别为止的延迟时间。
<传感器重新检查 > 编辑框
PCB感应传感器第一次感应conveyer的PCB后，经过设置的Delay后再
次进行感应，防止传感器的误操作。
<工作站> 组合框
选择有关Stopper Delay设置的Station。
<阻挡器向上> 编辑框
Stopper UP传感器检测到制动器后到完成PCB固定为止的延迟时间。
<阻挡器向下> 编辑框
Stopper Down传感器检测到制动器后到完成PCB固
定为止的延迟时间。
<更新> 按钮
把设定
的数据传送到设备之后关闭对话框。
13-6
Samsung Component Placer SM431 Administrator’s Guide
13.2. 位置 (Position) [F4]
设定设备的Feeder Base原点及系统回收箱的位置。
13.2.1. 喂料器基座
设置喂料器底座的原点（Origin）。

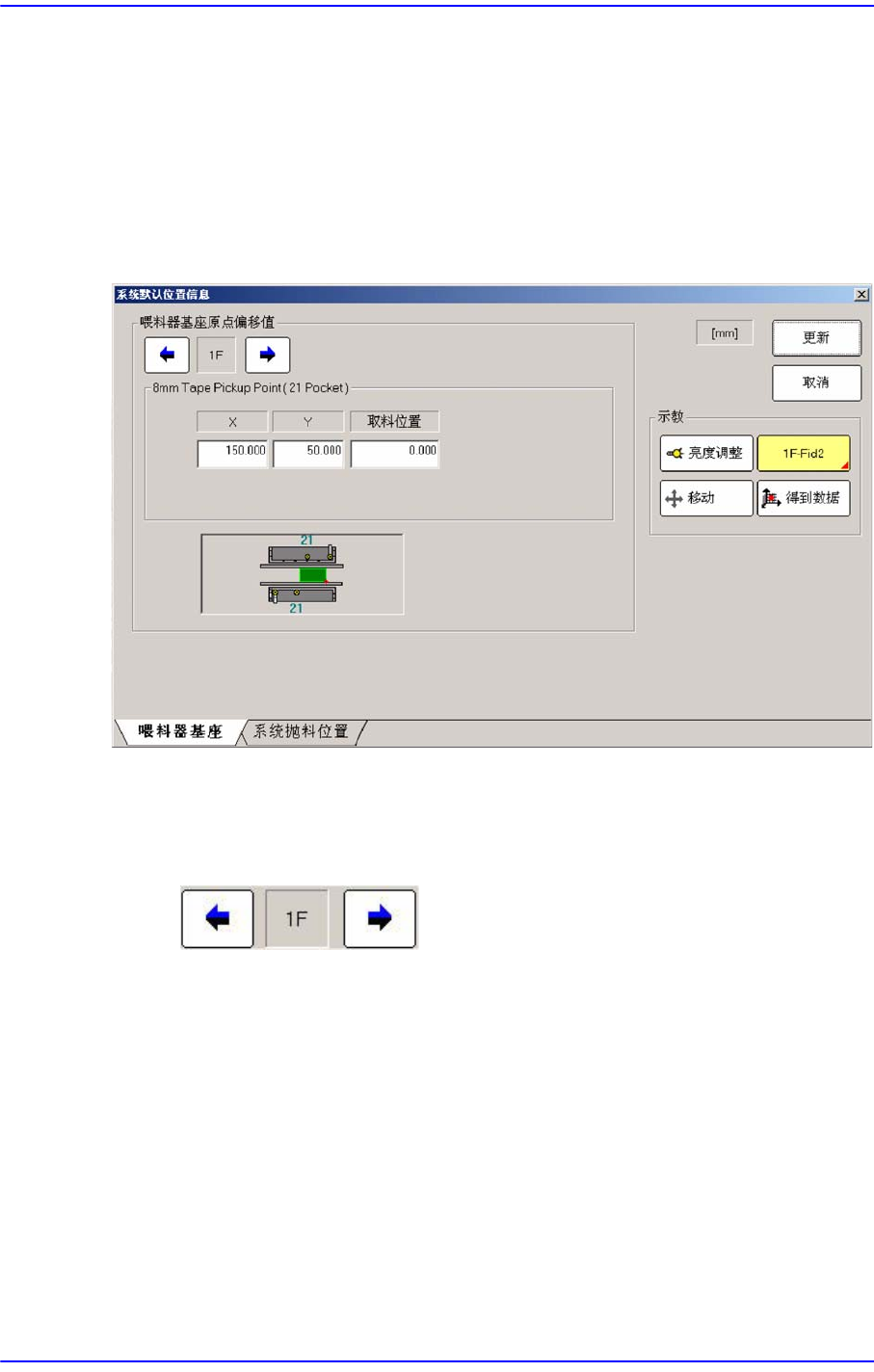

图
13.5 “
喂料器基座
” TAP
对话框
<喂料器基座原点偏移值> 领域
设定Feeder Base的原点。
喂料器底座选择用箭头键
1F：显示出当前选定的喂料器底座。(1F：正 面 、1R：背面)
单击箭头键后选择需要设定喂料器底座原点偏置值的喂料器底座。
<8mm Tape Pickup Point(21Pocket) > XY编辑框
设置喂料器底座的原点坐标。
<取料位置> 编辑框
设定Feeder Base原点的 Z值。
13-7
系统设置
13.2.2. 废料盒
设定与吸附部件回收厢 Dump Box有关的数据。

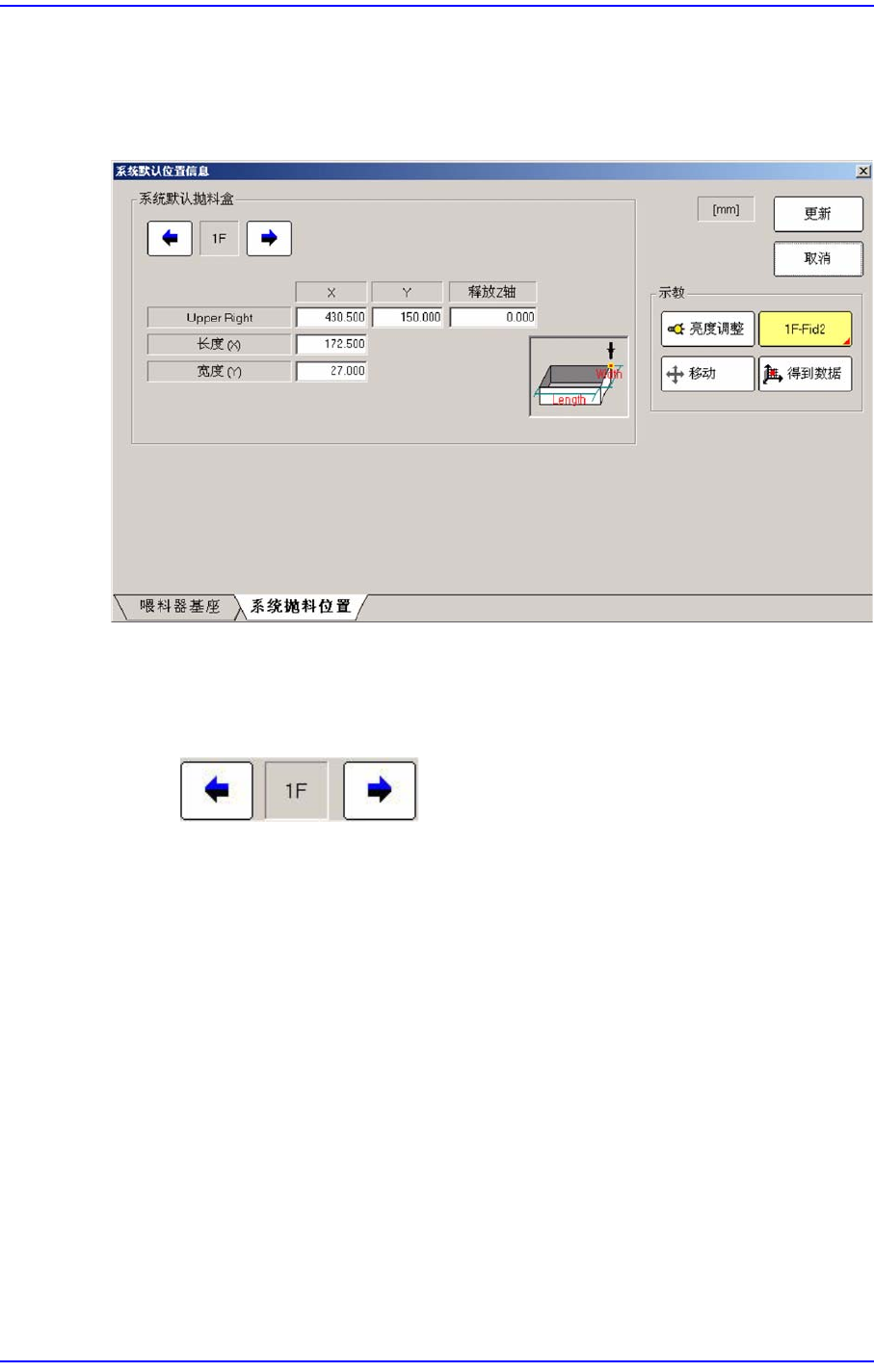

图
13.6 “
系统抛料位置
”TAP
对话框
<系统默认垃圾箱> 领域
输入系统回收箱位置。
Dump Box选择用箭头键
1F：显示出当前选定的Dump Box。(1F：正 面 Gantry、1R：背面Gantry)
每个Gantry分配一个系统卸料箱。
单击箭头键后选择需要进行设定的卸料箱。
< X, Y> 编辑框
Dump时设定Head的X,Y 位置。 请示教废弃部件的位置（废弃箱的中央）。
<释放Z轴> 编辑框
废弃部件时设置Head轴的Z轴高度。
<长度(X)> 编辑框
输入Dump Box的长度。
<宽度(Y)> 编辑框
输入Dump Box的高度。
<更新> 按钮
