11-7 Product Setup 以秒为单位表示作业每一张 PCB 所需 要的平均时间。 按钮 是单位变更按钮。 点击此按钮则显示 不同形态的信息。 （秒 /BOARD → CHP → BOARD/ 时间） <Peak> 以秒为单位表示作业每一张 PCB 所需 要的最小时间。 < 前面 > 以秒为单位表示在前面输送机作 业一张 PCB 所需要的平均时间。 < 后面 > 以秒为单位表…
11-6
Samsung Component Placer SM431 Administrator’s Guide
时间。
<Splicing> 列
并接到相应带式喂料器后点击〈splicing〉按钮则自动增加与部件数相等
的Remain列的值。
<单位> 按钮
在〈Grid〉领域显示的部件剩余量信息按照〈运行现况〉领域选择的feeder
base表示。
按钮
显示出设备操作的相关提示。详细内容请参阅 ‘4.1.2 Error Message View’。
<All Unit> 按钮
安装在当前设备的全体喂料器的部件剩余信息显示在〈Grid〉领域。
<Line Info> 按钮
表示当前设备所属生产线的剩余信息。要查看此信息需要预先输入生产线内
设备的IP地址，务必为网络链接状态。
<生产信息> 领域
显示与PCB生产相关的如下信息。
<生产计划> 编辑框
设置全体要操作的PCB数。值为0时停止生产。
<Build Info.> 领域
<复位> 按钮
完成作业的PCB数”0”初始化。
<Built Array>
表示正常操作的PCB总个数。
<Skipped Array>
表示由于Bad mark上做出不良标示省略作业的PCB和‘PCB Array Skip
Count’加总数。
<前面>
表示在正面输送机正常作业的 PCB总数。
<后面>
表示在
背面输
送机正常作业的PCB总数。
<Cycle Time(sec/board)> 领域
<Mean>
11-7
Product Setup
以秒为单位表示作业每一张 PCB所需要的平均时间。
按钮
是单位变更按钮。点击此按钮则显示不同形态的信息。（秒 /BOARD→
CHP→BOARD/时间）
<Peak>
以秒为单位表示作业每一张 PCB所需要的最小时间。
<前面>
以秒为单位表示在前面输送机作业一张PCB所需要的平均时间。
<后面>
以秒为单位表示在后面输送机作业一张PCB所需要的平均时间。
Error Warning
表示喂料器的作业信息。
Unit
显示出安装在喂料器底座上的喂料器的安装信息(喂料器底座插槽编号
)。
Feeder
显示该喂料器所供应的元件的名称。
<Error>
以PPM单位表示喂料器供给的部件未贴装的故障。

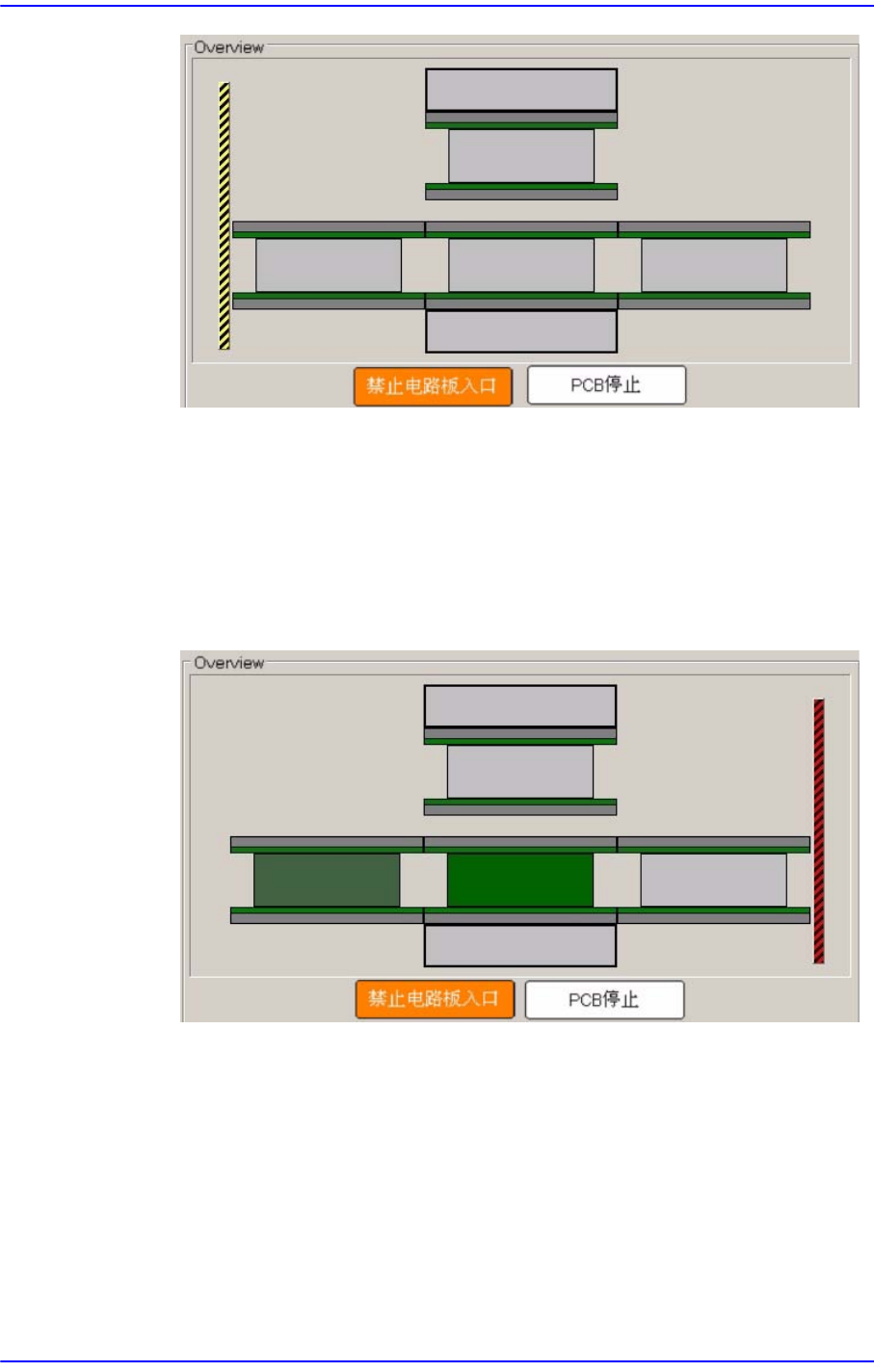

<禁止电路板入口> 按钮
防止PCB从前工序的设备或上一个区段自动投入输送带。利用本功能设备
暂停时设备状态转换成"RUN_RDY"。
在"RUN_RDY"状态下设备的停止不包含在设备的停止Count。
11-8
Samsung Component Placer SM431 Administrator’s Guide
要重启PCB搬入请再点击一次〈PCB搬入终止〉按钮。
<PCB 停止> 按钮
操作中选择此功能则对当前贴装领域的PCB完成贴装作业后暂停(PAUSE)
设备。 然后，显示如下画面。利用本功能设备暂停时设备状态转换成
"RUN_RDY"。
"RUN_RDY"状态下设备的停止不包含在设备的停止Count。
点击<PCB 停止>按钮设备暂停后如果要重启操作则先点击<PCB 停止>按
钮后再点击'START'按钮。
