3-3 共通菜单 <Part Sync.> 组合框 打开 PCB 文件时， 选择对于相同部件名的部件 信息怎么管理 PCB 文件内的部件 信息和 Local DB(UPD.mdb) 内的部件信息。 无 带到 PCB 文件内的部件信息 ， 在 Local DB 不升级部件信息。 在零件库更新 PCB 零件 (Update PCB Part from Part Library) 如果相同部品名的部品信息存 在于 Lo…
3-2
Samsung Component Placer SM431 Administrator’s Guide
图
3.2 “
打开
”
对话框
<查找范围> 组合框
指定文件所在的目录。并把指定目录中的文件显示在<文件目录>目录框中。
目录框
显示已有的文件。单击文件名时，<文件名> 编辑框中显示其文件名。
<文件名> 编辑框
输入文件名称。从以上文件目录中选择任意文件时，其名称会显示在此编辑框
中。
<文件类型> 组合框
选择要显示在<文件清单>目录框的文件类型。单击三角型按钮，显示能选择的
文件类型。
PCB Files(*.pcb)
在目录框只显示扩展名为pcb的文件名。扩展名为PCB的文件为未最佳化的
PCB文件。
OPT Files(*.opt)
在目录框只显示扩展名为opt的文件名。扩展名为OPT的文件为已最佳化并
反应其结果的PCB文件。
XML Files(*.xml)
在目录框只显示扩展名为xml的文件名。扩展名为XML的文件可以使本公
司的SM400系列设备和PCB文件同时使用。
3-3
共通菜单
<Part Sync.> 组合框
打开PCB文件时，选择对于相同部件名的部件信息怎么管理PCB文件内的部件
信息和Local DB(UPD.mdb)内的部件信息。
无
带到PCB文件内的部件信息，在Local DB不升级部件信息。
在零件库更新PCB零件 (Update PCB Part from Part Library)
如果相同部品名的部品信息存在于Local DB中，选择此检查框可以从 Local
DB获得部品信息，而不是从 PCB文件里获得。
在PCB零件库更新零件库 (Update Part Library from PCB Part)
Local DB中如果存在跟所要打开的PCB文件内的part name相同part name文
件，则带到PCB文件的部件信息并在 Local DB中升级部件信息。
配件在PCB和数据库同步
要打开的PCB文件内的部件信息Overwrite成Local DB部件信息，保存 PCB
文件时PCB文件内的部件信息保存到Local DB。
<打开> 按钮
选择文件后，关闭“打开”对话框。
<取消> 按钮
取消文件选择后，关闭“打开”对话框。
3-4
Samsung Component Placer SM431 Administrator’s Guide

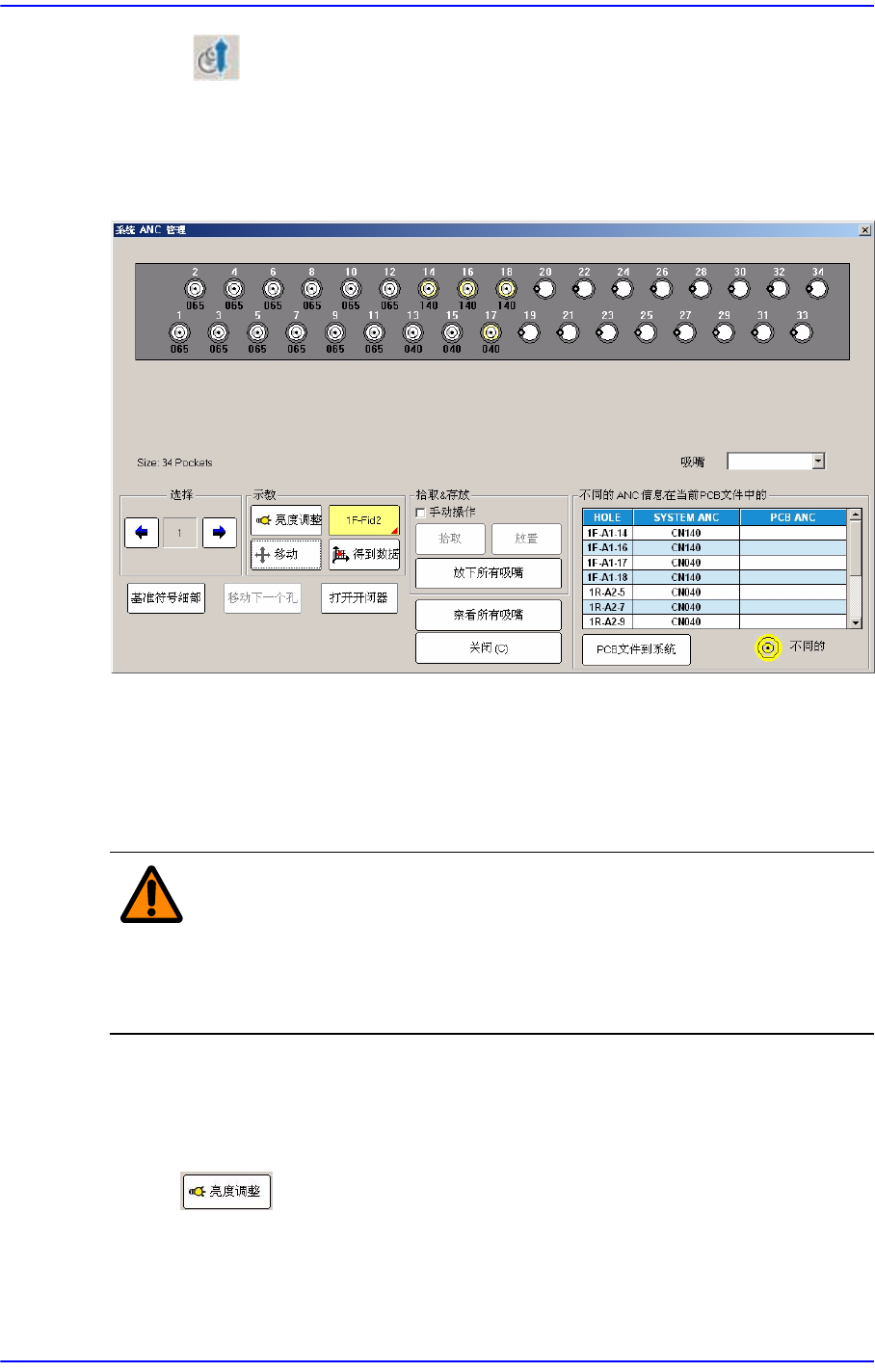

3.3. ANC 设定
ANC菜单执行设定有关安装在ANC(Auto Nozzle Changer)的吸嘴的构成，包括吸嘴
的吸着，贴装功能的ANC的功能。单击此按钮时显示如下的对话框。
图
3.3 “
系统
ANC
管理
”
对话框
<吸嘴> 组合框
选择要配置在选定装料口的吸嘴。
<选择> 选项按钮
选择需要设定的ANC编号。
警 告 如果需要手动配置吸嘴，使用<打开开闭器>按钮打开ANC开
关，在按下前面或后面操作板的<EMG>按钮后就可以手动配置
吸嘴。最后释放<EMG>开关并按<复位>按钮，如果不进行此项
步骤，可能会发生人员受伤。
<示教> 领域
用于回转XY轴驱动电动机把选定对象移动到选的ANC Hole位置或用于获取选
定对象的当前坐标值。
按钮
设置ANC Fiducial Mark 示教时使用的基准相机照明。详细事项请参照 “7.1.1
共同识别Data” 。
