12-49
Machine Calibration
单击箭头键后选择需要检查设定值的Gantry。
<目标相机> Selection control
可以选择校正作业时所使用的摄像机。
<亮度调整>键
设定选定摄像机的照明值。
<Target Head> Selection control
选择需要进行校正的贴片头。
<自动执行>复选框
不采取逐段校正方式而选择自动执行。
<手动执行>复选框
采取逐段方式的校正作业。进入下一个阶段之前，需要单击对话窗口右侧的
<下一步>键。校正完毕后，单击<结束>键才能选择其它校正栏目。
<Calibrated>复选框
该校正作业完毕后将处于圈选状态。设定为自动执行多个校正作业并单击<
自动校正>键后执行校正作业时，可以检查是否完成了该校正作业。
<Auto>复选框
选择需要自动执行校正作业的 Calibration Item并单击 <自动校正>键后，可
以按序自动校正选定栏目。选择需要自动校正的栏目。但，Fid Camera Offset
在最开始的阶段需要以手动方式进行校正。
<自动校正>键
选择了需要自动校正的栏目后单击该键时，将针对选定栏目依次进行自动校
正作业。
<All Gantry>复选框
如果需要对全部Gantry依次进行自动校正，请圈选该复选框。
<选择全部>复选框
如果需要自动进行一切校正栏目，先权选该复选框后再圈选所有的
Calibration Item的<Auto>复选框。
12.3.11.1. Fiducial Camera Offset Calibration
测量基准相机的中心到各 Gantry的第一个Head(Head 1)间的Offset。
只有完成了此过程，才能在以后校正中使用Auto Nozzle Change。本过程仅在
Manual Mode下执行。
为校正基准相机的 Offset必须先校正 Fiducial Camera Scale Calibration 。为执行校正
必须使用平板Calibration Tool和CN400 Nozzle。
12-50
Samsung Component Placer SM431 Administrator’s Guide
下次 Fiducial Camera Offset的校正步骤。
1. 在Calibration Item单击<Fid Camera Offset>键。则在消息窗显示 “首先，我们必
须把所有吸嘴手动离开朝向。将Z轴调制低处，点击 [下一步]” 消息。
为了手动除去贴装在磁头的所有吸嘴，拉下磁头的Z轴请单击<下个>按钮。
2. 那么Fiducial Camera移动到设备指定的位置后下降所有Z轴。此时，请清除所有
手动贴装的喷嘴。
3. 显示“下一步，将标准工具粘贴在头部 单击[下一步]向下移动移动后，手动粘贴
工具到首部”信息。请单击 <下一步>按钮。单击<下一步>键后以手动方式把
CN400吸嘴插入贴片头1的吸嘴夹持器。(Gantry1F - 贴片头1，Gantry1R - 贴片头
9)
4. 消息窗显示“调整工具移动到中心位置。 移动，单击[下一步]”为了把
HeadAssembly移动到Fix1 Camera的总心位置请单击 <下个> 按钮。
为了把Fiducial Camera移动到ANC顶面的校正 Tool 位置，请单击 <下个 >。此 时
调整校正To
o
l 位置，使校正Tool 中心的Fiducial Mark位于’SMVision’窗口的十
字线中心。
此时，如果校正工具位置设置错误则位置不恰当。那么在 ‘系统设置 ’菜单的
‘HEAD'子菜单准确示教校正工具位置后重新执行Fiducial Camera偏移校正。

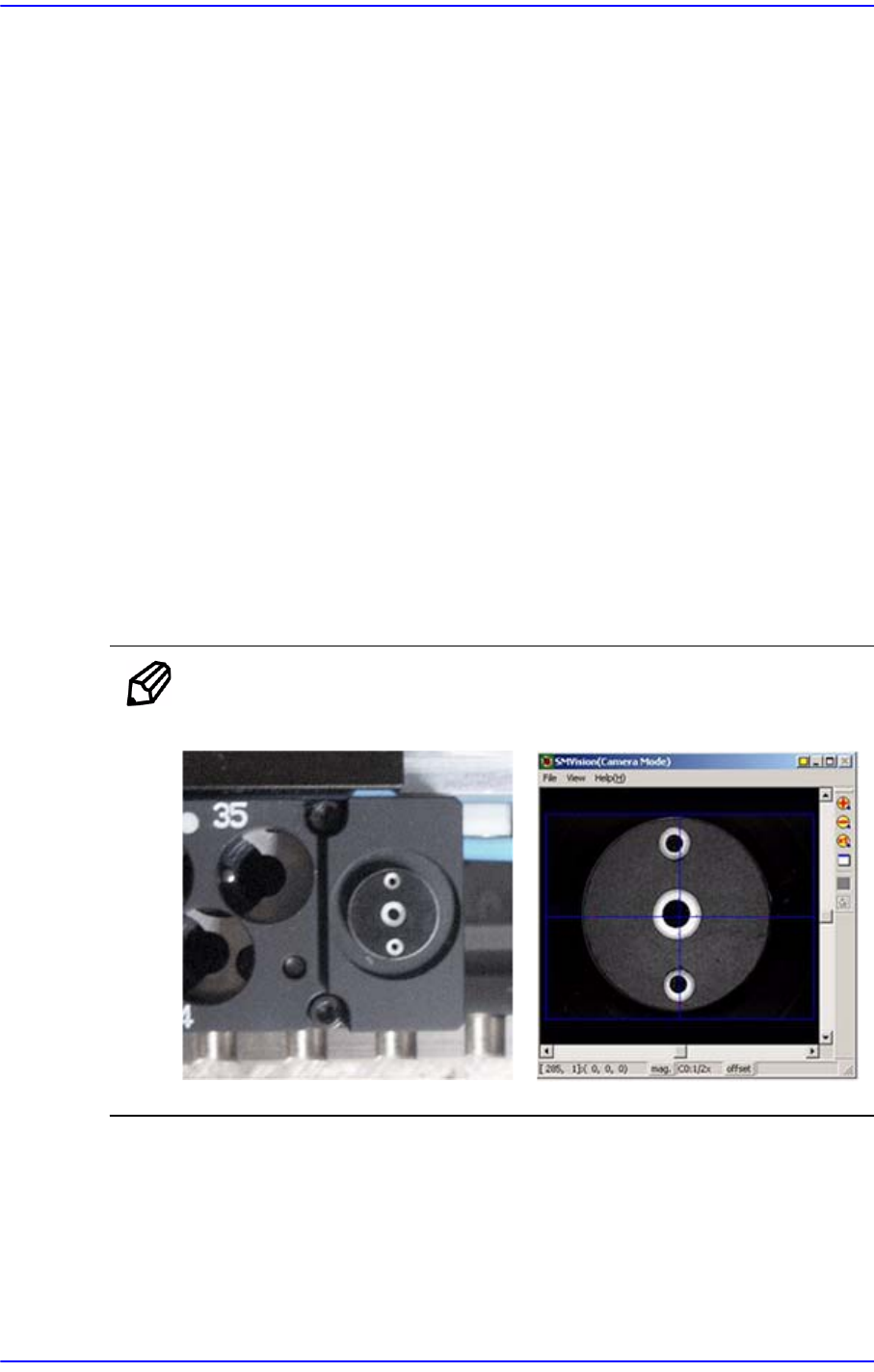

备注 参考下列图请把校正 Tool正确放置到ANC的校正 Tool处
5. 显示“准备标准对于标准，单击[下一步]”信息。请单击<下一步>按钮。此时,单
击<亮度调整>按钮，在”亮度控制”对话框中’SMVision’窗口显示的 Ficucial
Mark明显为止调整照明亮度后单击<下个>按钮。

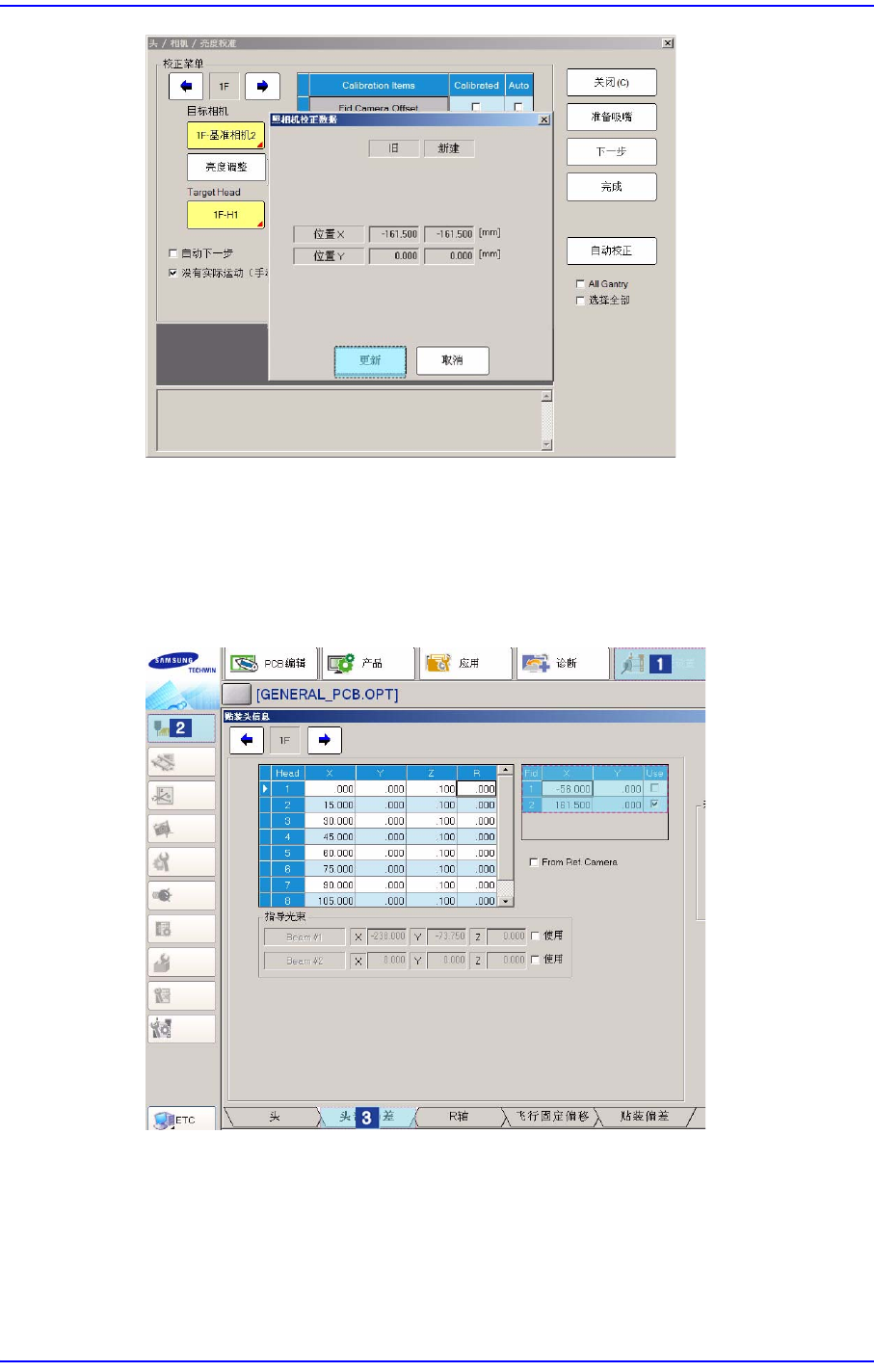

6. 自动执行 Calibration后，结束校正则如下图显示结果值。要试用新的校正值，请
单击<更新> 按钮。
12-51
Machine Calibration
7. 显示“下一步,把校正工具从头 1取下. 单击[下一步]头将向下移动。 移动完成,
用手取下工具”消息。为了在磁头1号的吸嘴支架上手动除去Calibration Tool请
单击 <下个> 按钮。
请单击<下一步>按钮。然后请清除ANC上的校正工具。测定结果可以在
“HEAD偏移"对话框确认。
