7-37 元件的登记 备注 0603 的 Align Dat a 设置 0603R 在 正常吸附和异常吸附之间的形象差 距很小， 应把 “T olerance 项目的 L 设置为 10%” 0603C 因 照明状态不同显示的部件大小略有 不同， 因此 “T olerance 项目的 L 设置为 20%” 。 与 0603C 相同地设置 0603L 。 此时 , 照明 Side 设置为 6 ， Outer 设置为 5 。 …
7-36
Samsung Component Placer SM431 Administrator’s Guide
设定引脚的长度。
<使用线圈检查> 校验框
识别因不具备部件识别algorism，而无法准确识别的Coil类部件时使用。
<分数> 编辑框
选择<使用线圈检查>校验框时被激活。
识别部件形象时，识别的部件形象与 <类型>组合框中选定的Vision
algorism数据吻合程度的数值化表示称作 “score”。此“score”取值范围在
0~1000点。
即使此处输入“0”,仍适用基本值300。

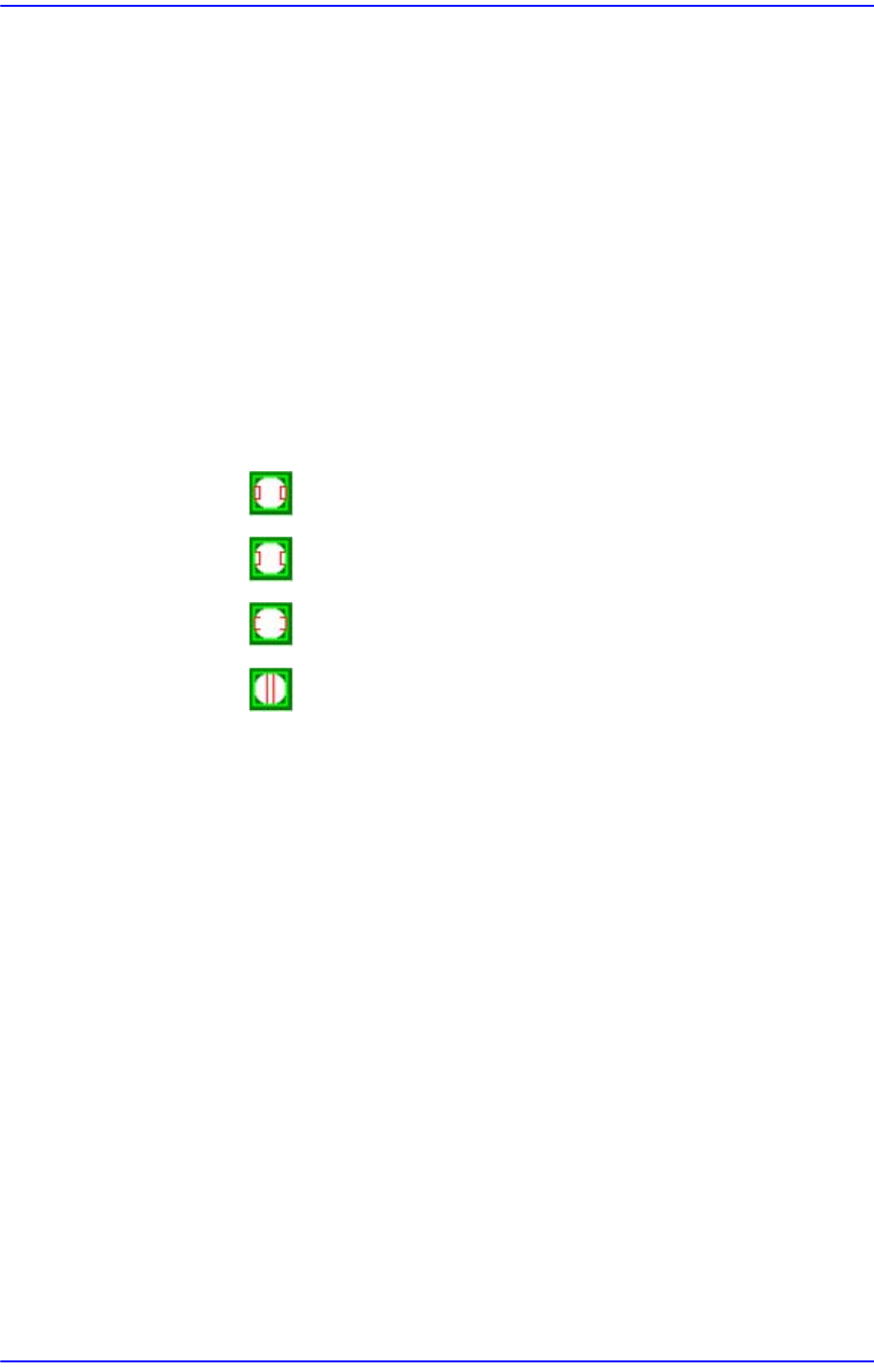

<类型> 组合框
识别时请选择适合识别Coil部件的形象。
: 清楚地识别出左右侧的亮区形象时
: 左右侧的亮区形象外侧边缘不清楚时
: 左右侧的亮区形象内侧边缘不清楚时
: 清楚地识别部件中间形象时
此外的设定项目请参照 “7.1.1 共同识别Data”。
7-37
元件的登记
备注 0603的 Align Data设置
0603R在正常吸附和异常吸附之间的形象差距很小，应把
“Tolerance项目的L设置为10%”
0603C因照明状态不同显示的部件大小略有不同，因此
“Tolerance项目的L设置为20%”。
与0603C相同地设置 0603L。
此时, 照明Side设置为6，Outer设置为5。
<选项> 领域
设置校正 Option数据。
<粗略检查> 校验框
识别部件时，因所要识别的部件形象与Vision algorism的数据不吻合，如果
识别时发生错误，就请选择此校验框。
如果选择此校验框，要识别的部件特定形象与Vision algorism相比较即使有
一点不准确，也确认全体部件的编排，如果一致则正常识别部件。Lead略带
白色部件，用于Crystal或 Aluminum Capacitor等。只适用于Chip-rect、 Chip-
alminum、Trimmer等。
<LED反面检查 >复选框
圈选后可以检查LED的翻转与否。
<细节> 按钮
执行“LED颠倒功能确认”详细事项设置对话框。圈选了<LED翻转检查功能
>复选框时，该键才会处于激活状态。
7-38
Samsung Component Placer SM431 Administrator’s Guide
图
7.12 LED flip check
设置对话框
在“Area 1”选项卡对话窗口设定LED的White区域。
CenterX
以元件的中间作为基准，相对于White区域的中心的X方向坐标。(参考
对话窗口的图形)
CenterY
以元件的中间作为基准，相对于White区域中心的Y方向坐标。(参考对
话窗口的图形)
尺寸X
矩形区域的X方向尺寸(mm单位)
尺寸Y
矩形区域的Y方向尺寸(mm单位)
Brightness
是White区域的基准值，大于该值才能判定为正常。该值通常大于200。
在“Area2”选项卡对话窗口设定 LED的Black区域。
