13-20
Samsung Component Placer SM431 Administrator’s Guide
设备处于作业可能状态下，等待 PCB投入到输送机的作业领域时打开黄色
或青色灯。
<无元件错误警告(红色闪烁)> 检查框
Part Empty 错误发生时，红色灯闪亮。
<安全防护警告(黄色闪烁)> 检查框
Safe Guard Override功能解除时，黄色或青色灯闪亮。
<更新> 按钮
把设定的数据传送到设备之后关闭对话框。

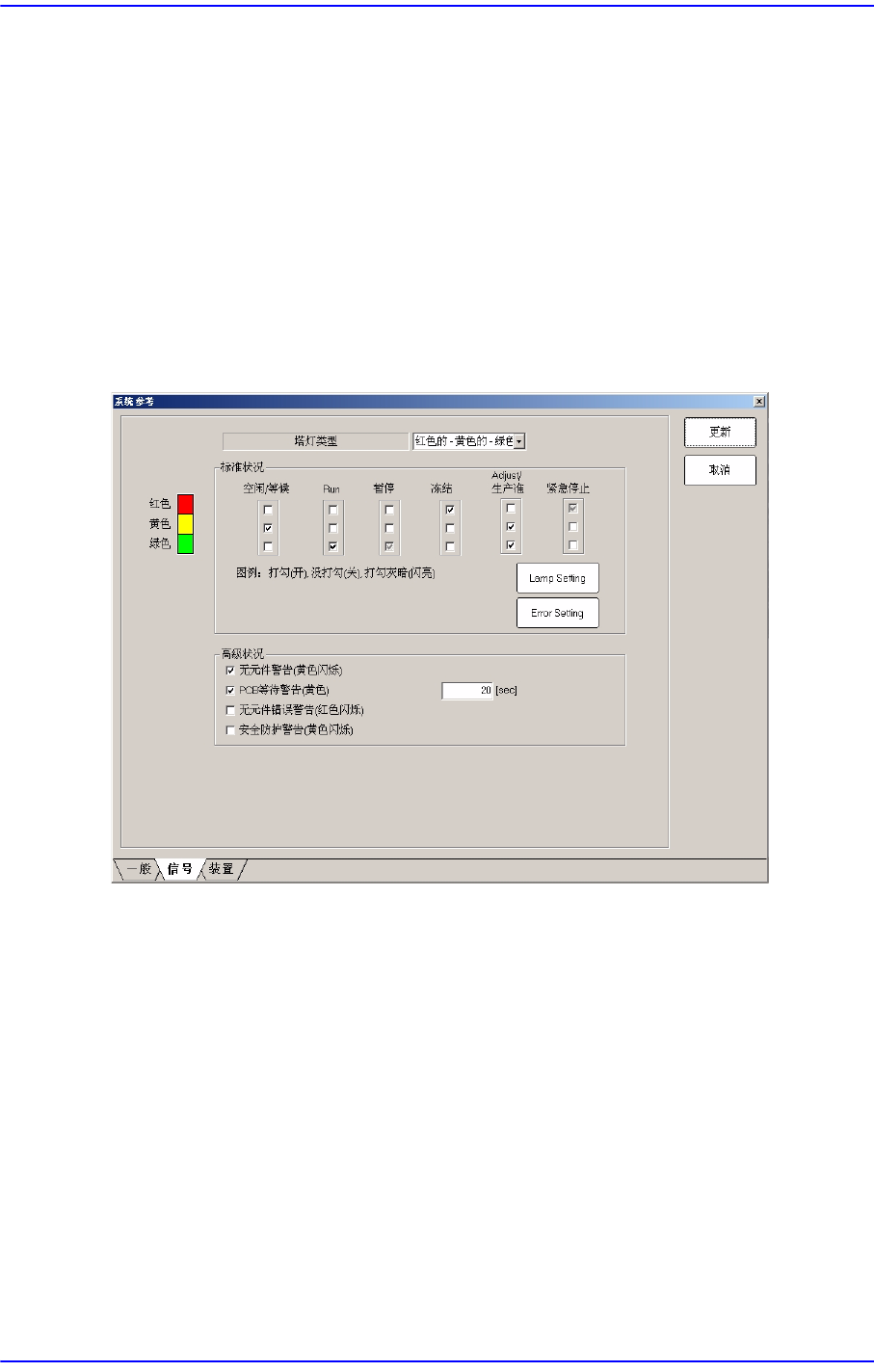

以下是信号灯Default设定相应的设备状态。
黄色灯亮灯时
设备在IDLE或WA IT 状态下处于不进行作业或作业等待状态。
绿色灯亮灯时
设备在RUN状态下处于作业状态。
绿色灯灭灯时
设备在PAUSE状态下作业中处于暂停状态。
红色灯亮灯时
设备在FREEZE状态下由于作业中发生故障设备处于停止状态。
黄色灯和绿色灯同时亮灯时
设备在ADJUST 或RUN-RDY状态下，作业中由于设备需要某种措施处于暂停
状态。.
13-21
系统设置
红色灯灭灯时
设备在EMERGENCY状态下，作业中发生Emergency故障设备处于停止状态。
13.4.3. 装置
设定ANC，照相机的使用与否，设定视觉系统能使用的参数。选择此按钮时显示如
下的画面。

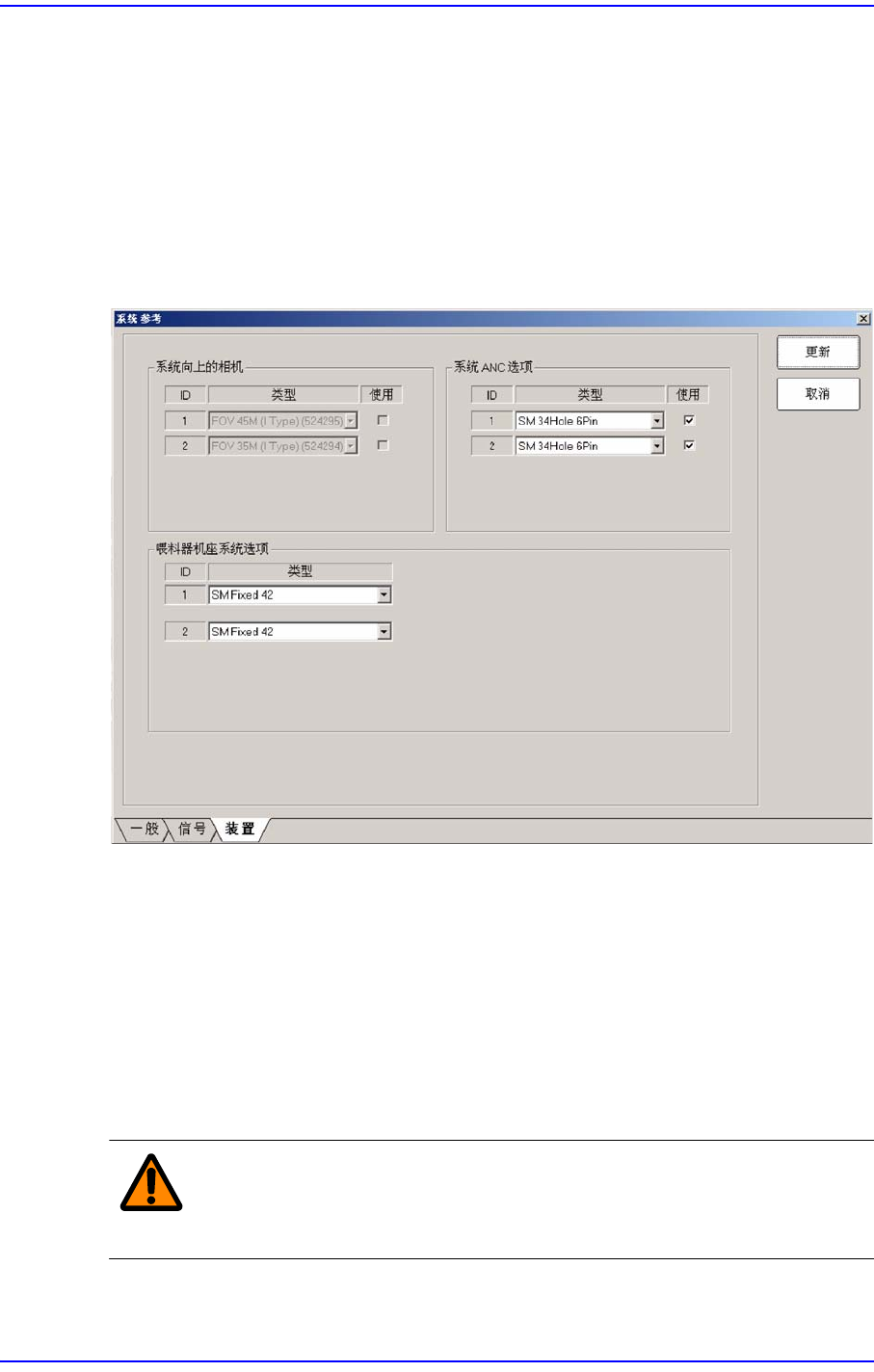

图
13.11 “
装置
”TAP
对话框
<系统向上的相机> 领域
设定设备中使用的固定相机的使用与否后选择 Type。使用相应的固定相机时，
选择校验盒。
<系统 ANC 选项> 领域
设置在设备中要使用的ANC使用与否后在组合框选择相应的类型。
<喂料器机座系统选项> 领域
选择设置在设备的Feeder Base的Type。
警 告 非指定的操作人员改变设置状态会导致设备损伤及人员受伤。非
指定的操作人员绝不可以任意改变设置状态。
13-22
Samsung Component Placer SM431 Administrator’s Guide
13.5. 装置（Device） [F10]
管理有关带式, 杆式, 吸嘴的数据。
13.5.1. Tape Feeder

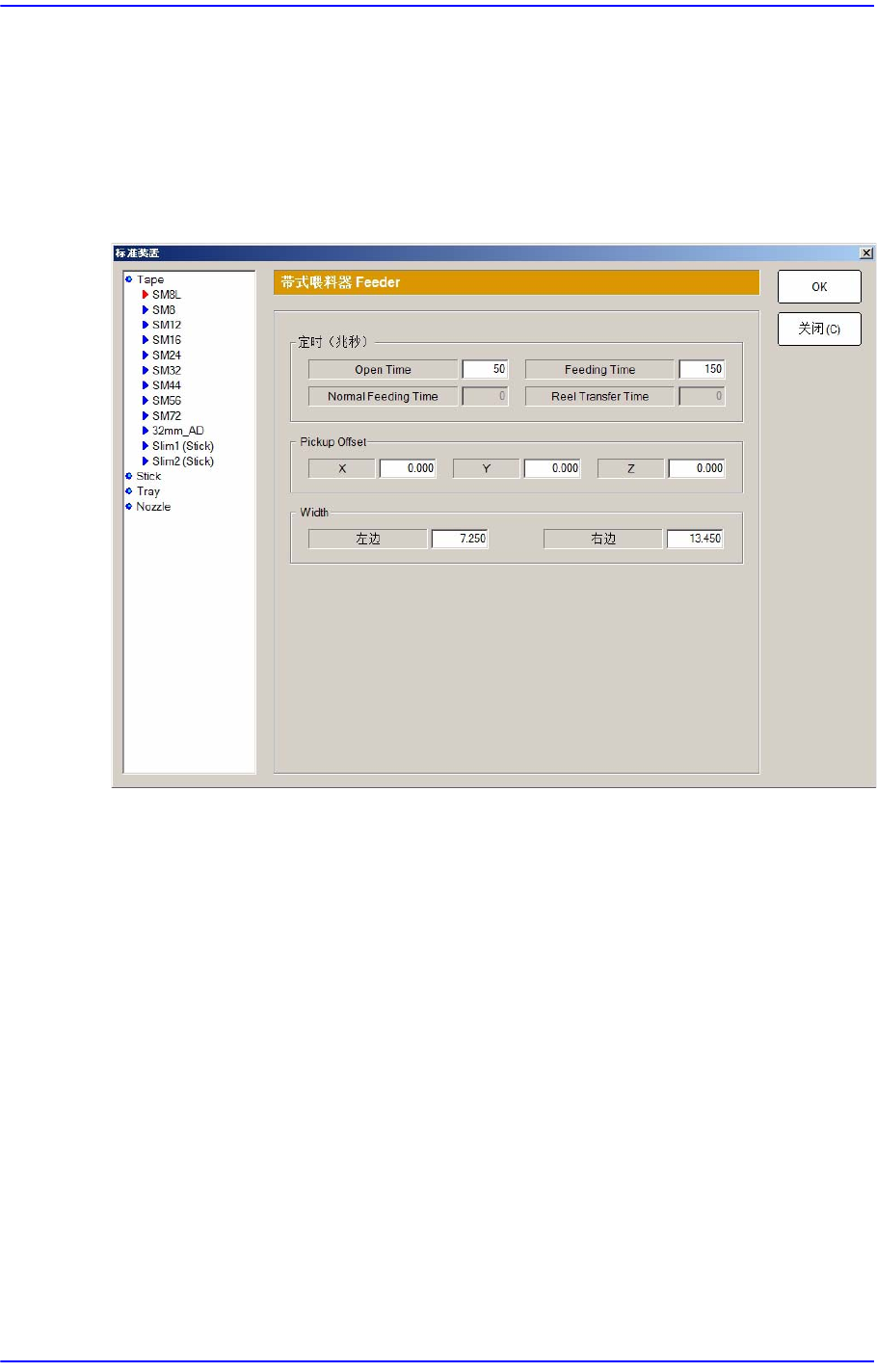

图
13.12 “
标准装置
-
带式
”
对话框
目录箱
选择将要设定的装置。 以上画面画面为在装置目录选择“带式”的情况。
设定有关带式喂料器的数据。
<定时（兆秒）> 领域
<Open Time> 编辑框
设置开放带式喂料器闸门所需要的时间。
<Feeding Time> 编辑框
设置带式喂料器供给一次部件所需要的时间。如果小于此值发出警报。
< Pickup Offset> 编辑框
设置对带式喂料器的吸附点的偏移。以带式喂料器安装在设备正面为基准对8毫
米带式喂料器的吸附点的其他带式喂料器的吸附偏移。
<Width> 编辑框
以带式喂料器的定位销为基准设置左、右宽度。利用此参数可计算带式喂料器
