8-28
Samsung Component Placer SM431 Administrator’s Guide
(7) 点击 <得到数据>键，填入拼块的数值。
(8) 点击<应用>键，如下图所示，可以获得最终的Pitch数值。但是，如
果已经知道的拼块Pitch数值，可以省略(6)~(8)的过程，在窗口内直
接输入。
<使用JEDEC DB>
<选择> 按钮
从JEDEC DB读取当前要作业的工作台信息。
<单位> 领域
选择将要编辑的盘式。
此按钮选择前一个单位， 此按钮选择下一个单位。
<喂料器数据> 标题框
表示已选择的盘式的形式。该盘式的形式应设定在系统中。
<用二个多盘> 检查框
如果要在一个TRAY放2个工作台使用时选择。在本设备不支持此功能。
8-29
供应装置的设置
<盘子出来> 按钮
从Tray Feeder Elevator放出要操作的Pallet。适用于自动Tray feeder的功能.
<盘子回去> 按钮
要结束当前正在运行的Pallet操作时用Tray Feeder Elevator插入。 适用于自动
Tray feeder的功能。
<示教> 领域
把Fiducial camera移动到安装的Tray Feeder的工作台示教对应工作台的袋或移
动HEAD从对应工作台的袋手动吸附部件时使用。

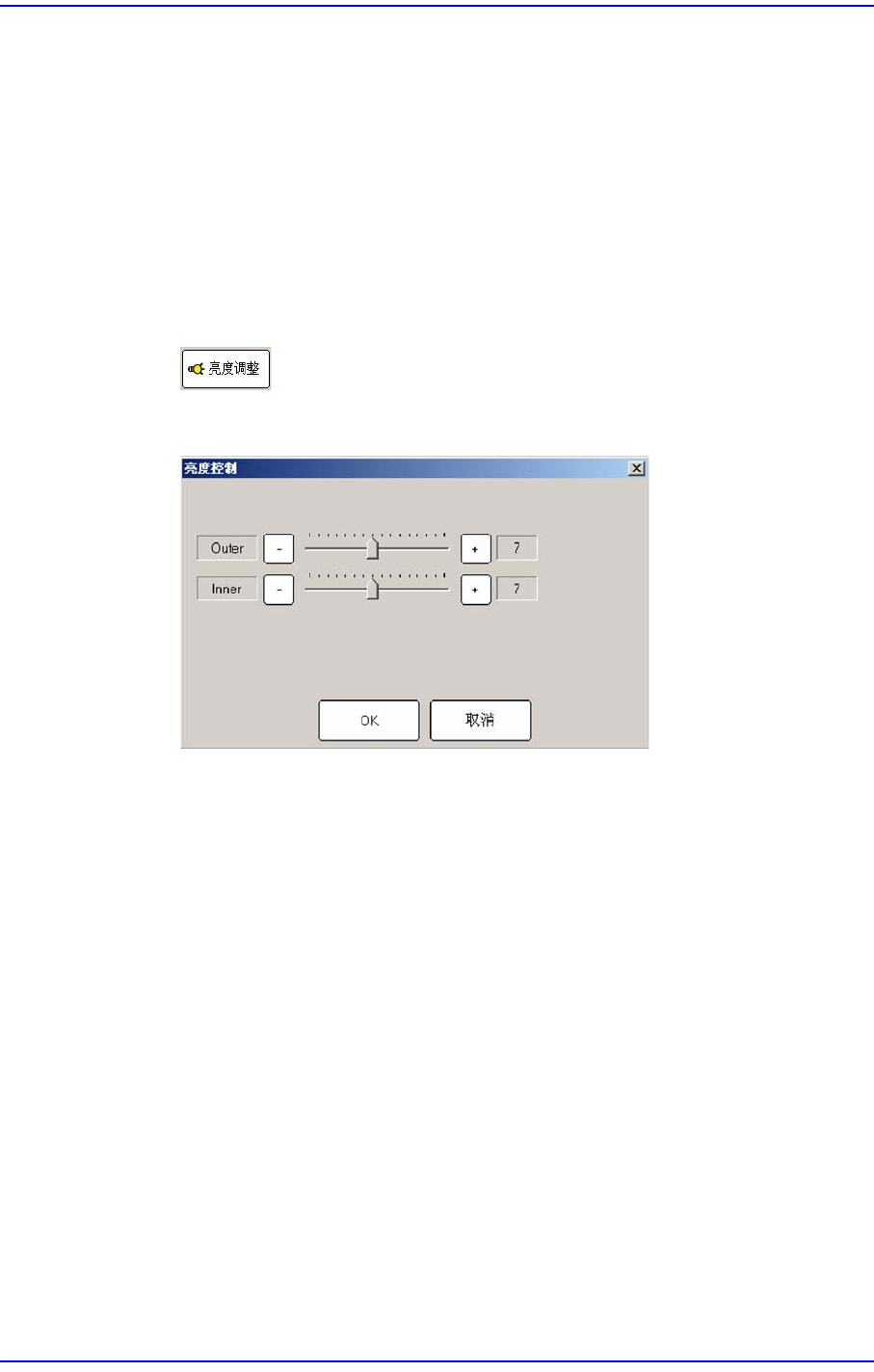

按钮
设定基准相机照明。按下此按钮时，显示以下画面。
Selection control
旋转XY驱动马达选择要移动到<示教>领域中选定地点的对象或为了选择
想了解当前坐标的对象时使用。
详细内容请参照“8.1.1
喂料器基座
（
Feeder Base
）
”的 ‘Selection control’ 按
钮。
<移动> 按钮
在Selection control选择的对象移动到<袋位置>领域中选定的地点。
<得到数据> 按钮
Selection control中选择的对象为基准获取 X, Y 坐标。
<Z轴示教> 按钮
利用空压自动测定对吸附点的 Z轴高度。在HEAD的喷嘴槽插入CN040喷嘴后
在“喂料器底座”TAP对话框的<Grid>领域选择要测定Z轴高度的带式喂料器，
然后点击<移动>按钮。
然后点击此按钮则自动执行 Z轴高度测量。
<拾取> 按钮
8-30
Samsung Component Placer SM431 Administrator’s Guide
从当前选择的工作台的袋开始吸附部件。此时需要预先选择要吸附部件的
HEAD。
详细内容请参照“8.1.1
喂料器基座
（
Feeder Base
）
”的 <拾取> 按钮。
<移动到元件中心> 按钮
在<装置 >领域选择对象移动到<当前袋>领域中当前选定的袋位置。
按钮
在<装置>领域选择对象移动到<当前IC位置>领域中当前选定的袋前一个
袋。
按钮
在<装置>领域选择对象移动到<当前IC位置>领域中当前选定的袋下一个
袋。
<当前IC位置> 领域
<X>: 设定将要进行吸着或移动的盘子的X轴方向的Pocket编号。
<Y>: 设定将要进行吸着或移动的盘子的Y轴方向的Pocket编号。
<提供开关阀> 按钮
该功能在巡回托盘式喂料器中使用。

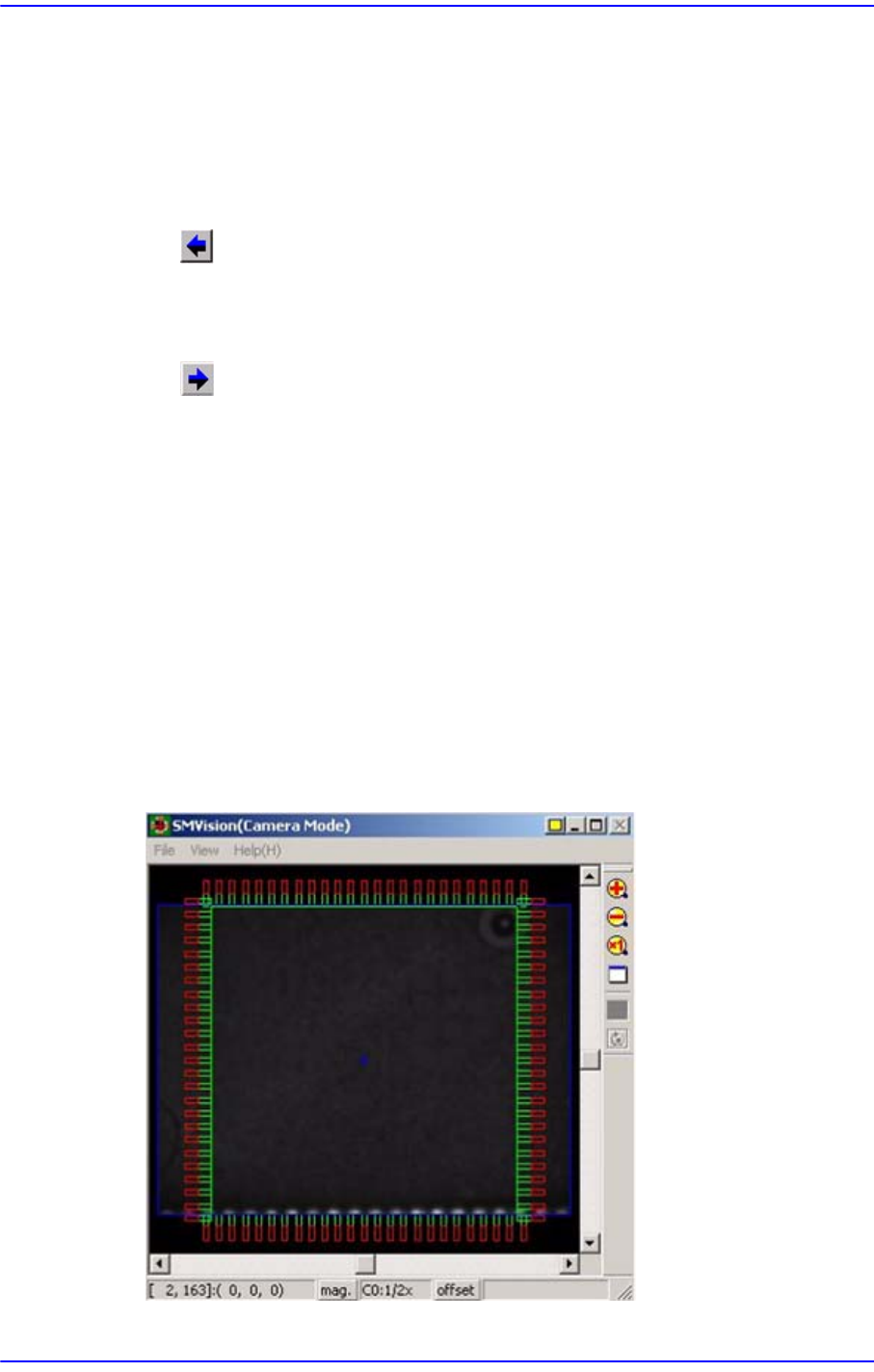

<元件外形> 校验框
如果选择此校验框，为确认吸附位置把Fiducial Camera移动到相应喂料器位置，
则在SMVision窗口显示考虑到相应部件Pick-up角度的 Outline形象。
