7-69 元件的登记 利用示教框向 Y 轴方向移动 Fiducial Camera ， 如下图以插入槽的中心 为基准 决定贴装点的 Y 座标。 那么可以 使部件中心与贴装点保持一致。
7-68
Samsung Component Placer SM431 Administrator’s Guide
1: Lead(
引脚
)
末端
2:
亮区
贴装点示教
在Step对话框中选择相应部件的Reference点击<移动控制>按钮把Fiducial
Camera移动到相应位置。

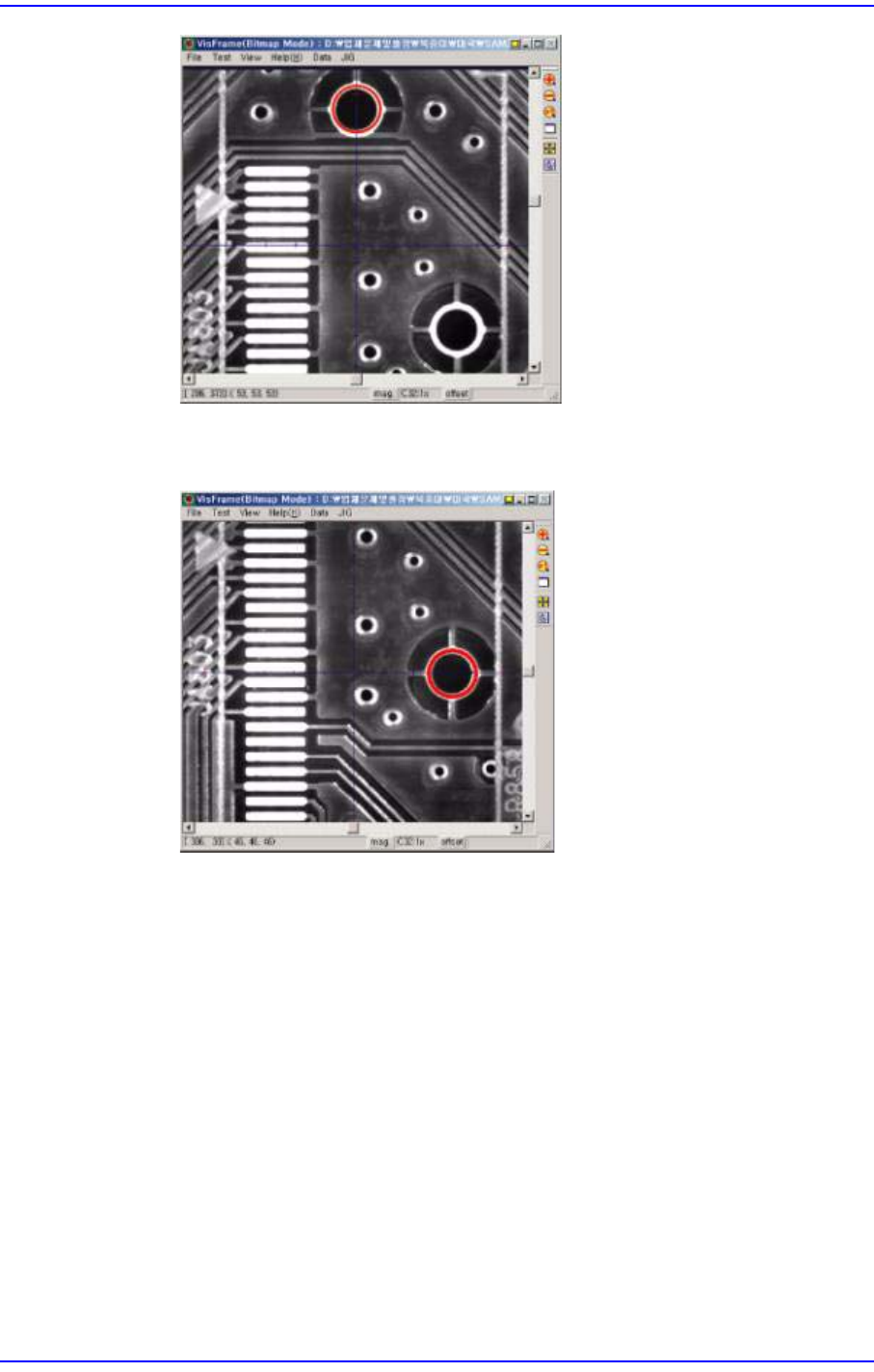

PCB上相应部件的插入槽无法全部显示在SMVision窗，请利用示教框如下图
上方的插图槽中心为基准决定贴装点的X坐标。
7-69
元件的登记
利用示教框向Y轴方向移动Fiducial Camera，如下图以插入槽的中心为基准
决定贴装点的Y座标。那么可以使部件中心与贴装点保持一致。
7-70
Samsung Component Placer SM431 Administrator’s Guide
备注 提案事项

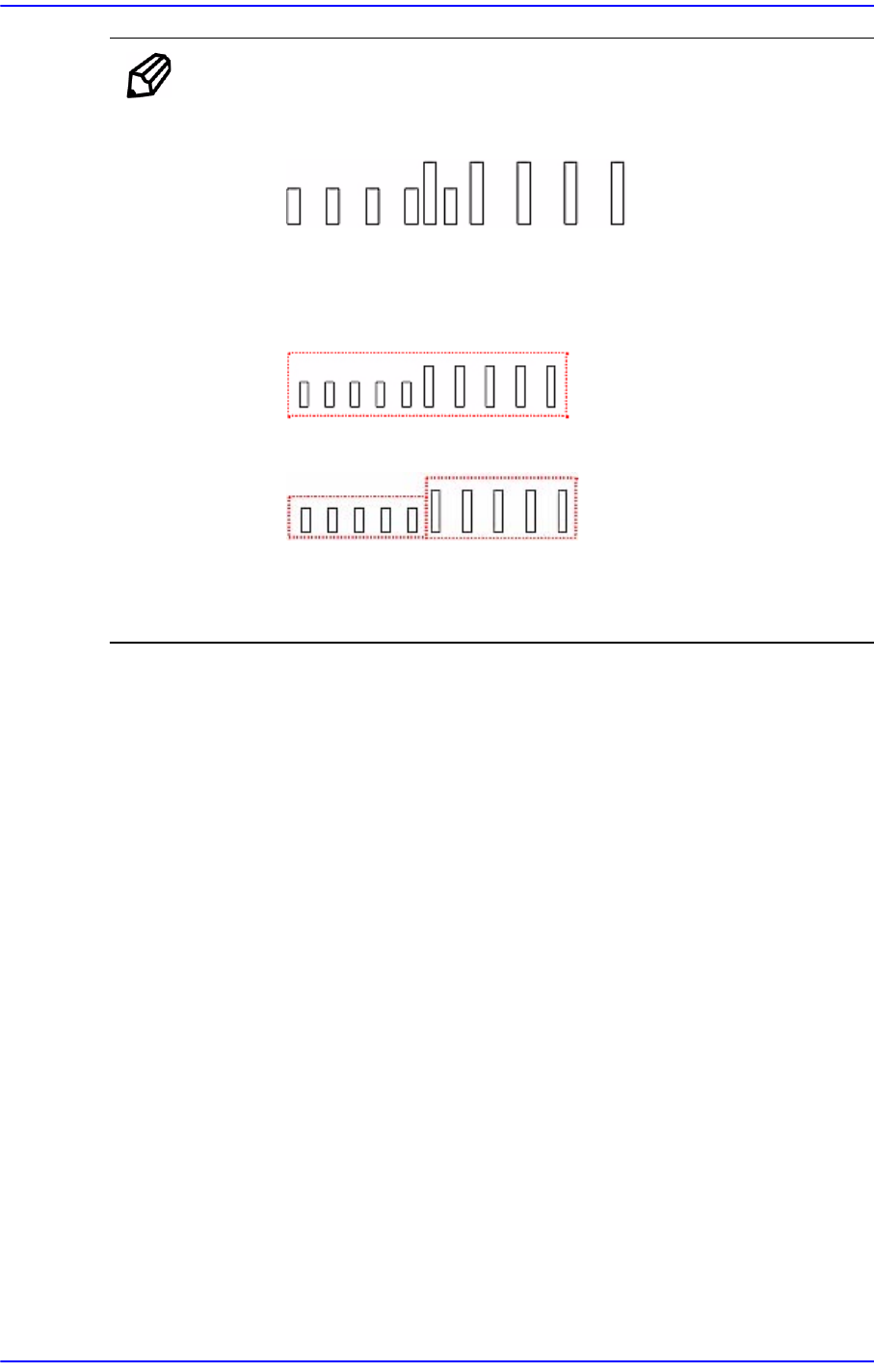

各个引脚组之间不能相互重叠。
两各个引脚组之间不能相互重叠。
脚组必须指定1个脚参数。也就是说，脚组有同类型的引线组
成。
脚参数互不相同的不能用一个引线组登记
因为脚参数值互不相同，登记为两个引线组
引线只有以90度的方向存在。
7.1.5. Hemt 部品的数据设定
设定有关Hemt 部品排列数据。 “请参考”7.1.4 User IC 部品的数据设定 ”。
7.1.6. Connector 部品的数据设定
设定有关Connector-1部品排列数据。
请参考“7.1.4 User IC 部品的数据设定 “。
