13-18 Samsung Componen t Placer SM431 Administrator’s Guide 13.4.2. 信号 设置与设备状态对应的信号灯亮灯 状态。 选择此按钮时显示如下的画 面。 图 13.10 “ 信号 ” TAP 对话框 < 塔灯类型 > 组合框 选择 Signal Light 的形式。 可选择的形式 如下。 红色的 – 黄色的 – 绿色的 : Signal Light 灯的构成…
13-17
系统设置
框显示部件不足警告（Shortage Warming）。
<Shortage Warning Type> 领域
设置对喂料器的供应部件不足警告条件。部件不足警告支持‘长度’和‘生产
可能时间’两种模式。
长度
如果以剩余部件REEL的长度为基准管理部件不足警告请点击此按钮。
如果剩余部件的长度短于此处设置的长度则发生部件不足警告。
点击〈长度〉按钮则右侧的编辑框被激活。请在编辑框以毫米单位输入
所要的长度。
时间
要以生产可能时间为基准管理部件不足警报请点击此按钮。用部件
REEL中剩余的部件可供应的时间小于此处设置的时间就发出部件不足
警报。
点击〈时间〉按钮则激活右侧的编辑框。请在编辑框以分单位输入所要
的时间。
<Error Warning Level> 校验盒
对带式喂料器发生废弃率警报为条件输入PPM单位的废弃率。只对满足此
处设置的废弃率以上的带式喂料器显示在‘生产’菜单的“生产监控”TAP对
话框。
<刻度> 选项按钮领域
可设定设备中MMI使用的单位系(mm/inch/mil)。
<机器移动之前确认> 选项按钮 领域
移动之前可设定确认窗显示与否。
<不> 选项按钮: 选择此按钮时，向设备传送移动命令时，不显示Check信息
框。
<Z 轴> 选项按钮: 选择此按钮时，向设备传送移动命令时，如果是Z轴的移动
命令时，显示检查信息框。
<XY, Z 轴> 选项按钮: 选择此按钮时，向设备传送移动命令时，如果
是XY
, Z
轴的移动命令时，显示检查信息框。
<更新> 按钮
把设定的数据传送到设备之后关闭对话框。
13-18
Samsung Component Placer SM431 Administrator’s Guide
13.4.2. 信号
设置与设备状态对应的信号灯亮灯状态。 选择此按钮时显示如下的画面。
图
13.10 “
信号
” TAP
对话框
<塔灯类型> 组合框
选择Signal Light的形式。可选择的形式如下。
红色的–黄色的–绿色的: Signal Light灯的构成为”红色–黄色–绿色”的情况。
红色的–蓝色的–绿色的: Signal Light灯的构成为”红色–蓝色–绿色”的情况。
(CE 规格)
<标准状况> 领域
设定显示设备的状态的Signal Light灯的状态。
比如说，空闲/等候状态下需要开Signal Light的”黄色”灯时，在 空闲/等候底下
的3个检查框中检查与”黄色”灯相应的检查框。
检查框的状态和意义如下。
已检查的状态: 开（开）该信号灯。
未检查的状态: 关（关）该信号灯。
检查为灰色的状态: 使该信号灯闪烁。

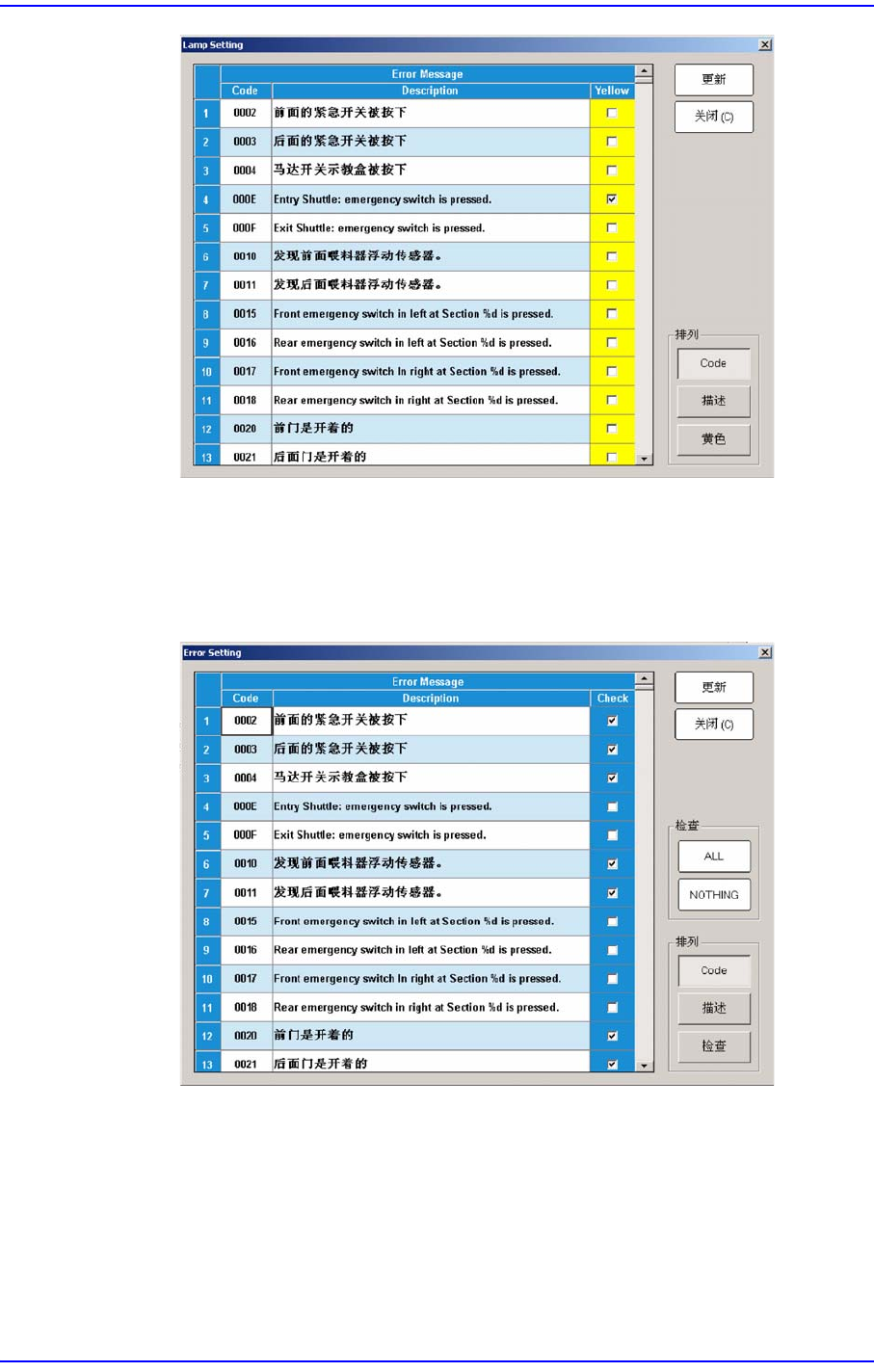

<Lamp Setting>按钮
基本上对红色信号灯亮灯的故障，根据故障的形态用户可选择性地设定使黄
色灯亮灯。点击此按钮则显示以下对话框
13-19
系统设置
红色灯亮灯则设备停止，根据故障状态如果判断为可忽略的故障，请选择相
应故障后选择<Yellow>校验框。
<Error Setting> 按钮
执行可选择要表示在故障信息对话框的故障的对话框。
选择〈Check〉列的校验框来表示故障信息。此处未选择的故障不表示在故障
信息对话框。
<高级状况> 检查框 领域
<无元件警告(黄色闪烁)> 检查框
Part Empty 警告发生时，黄色或青色灯闪亮。
<PCB等待警告(黄色)> 检查框
