13-12
Samsung Component Placer SM431 Administrator’s Guide

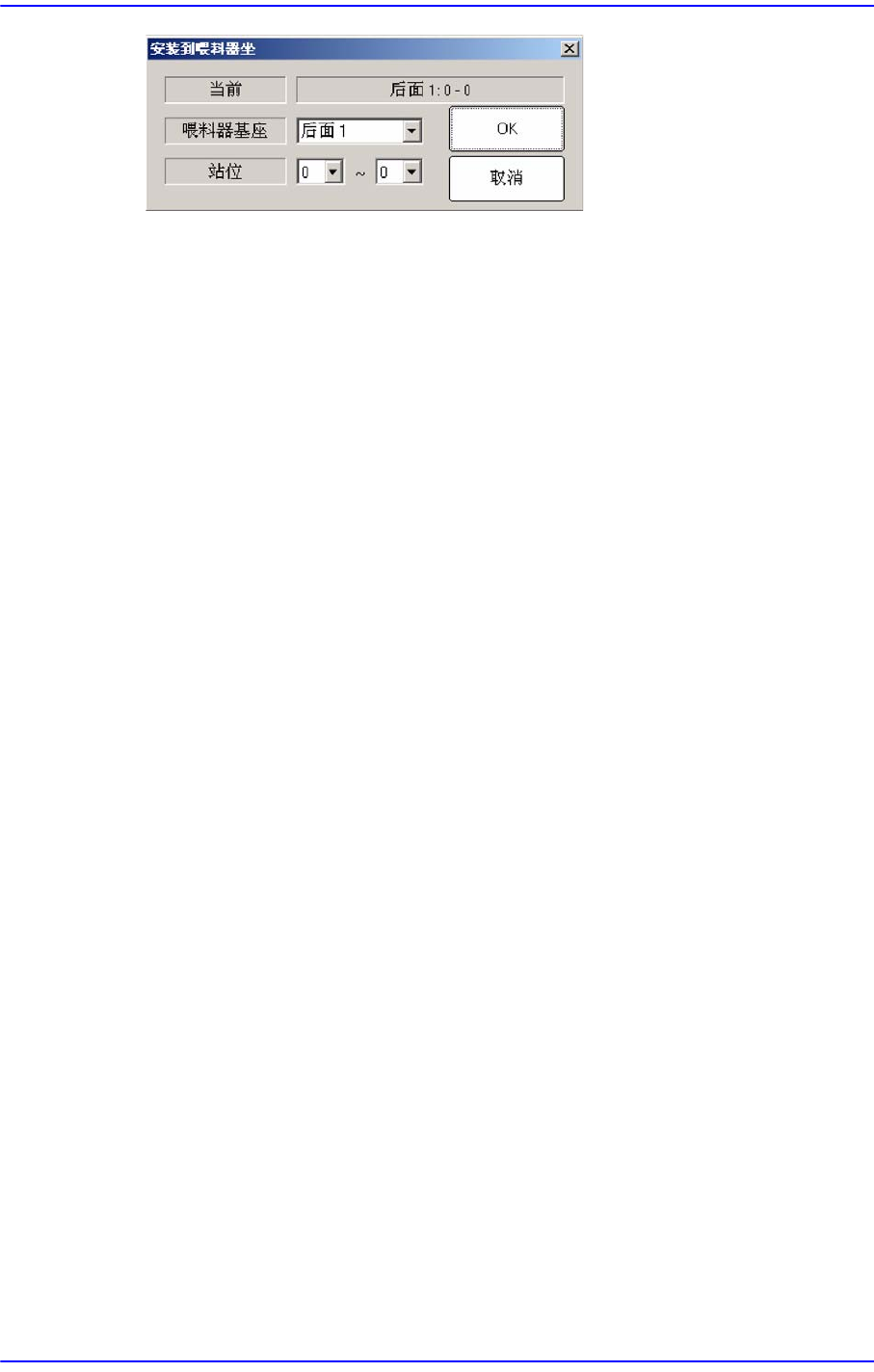

<喂料器基座> 组合框
选择要安装tray feeder的喂料器底座。可选择的喂料器底座为正面 1和背面
1。
<站位> 编辑框
设置要安装tray feeder的喂料器底座槽的范围。
<OK> 按钮
把设定的数据传送到设备之后关闭对话框。
<取消> 按钮
忽略设定的数据直接关闭对话框。
13-13
系统设置
13.4. 参考 [F9]
设定设备的运用所必要的各种选项。 选择此按钮时显示如下的对话框。
13.4.1. <一般> TAP对话框
设置与设备运用有关的一般事项。

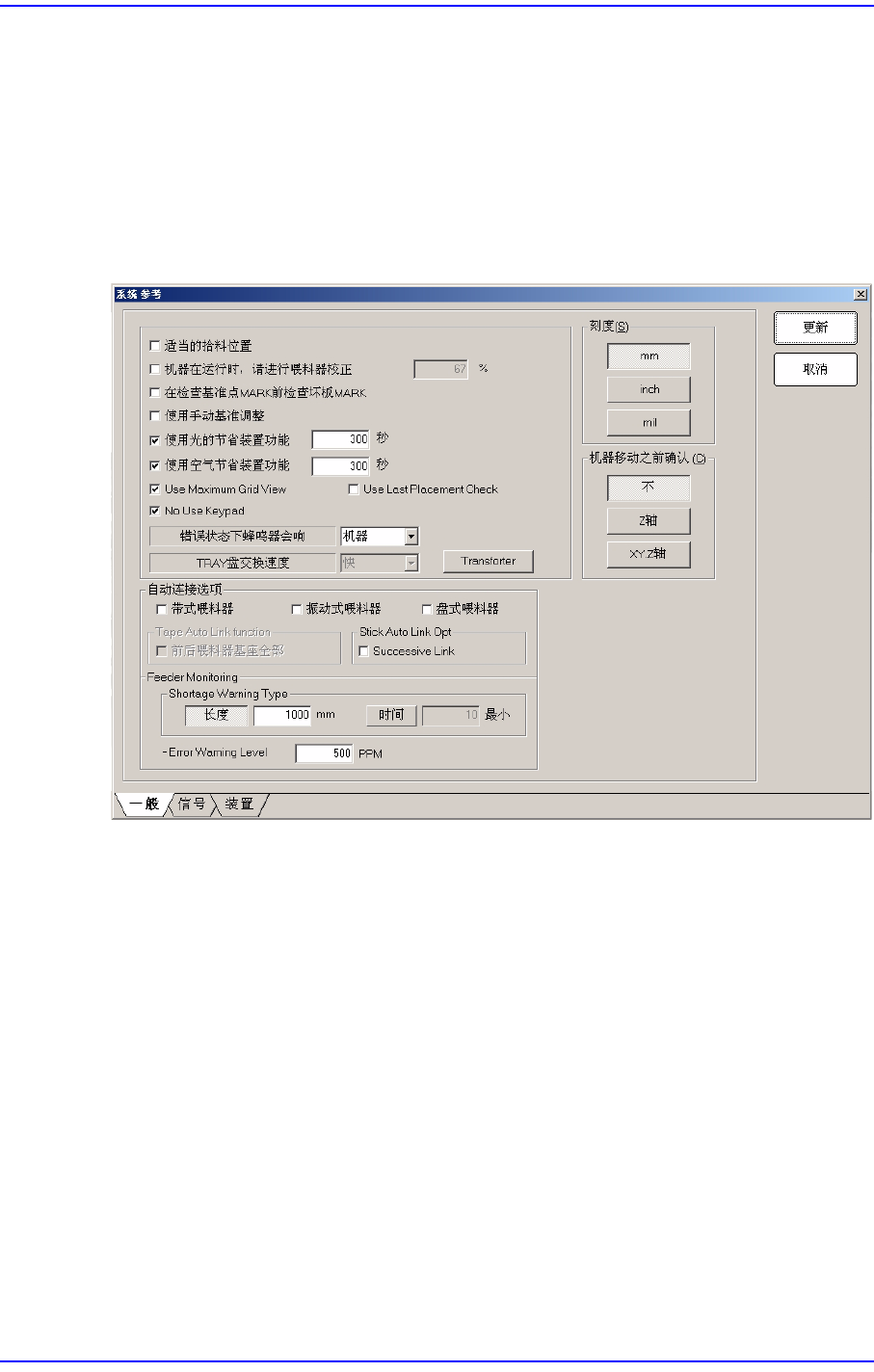

图
13.9 “
一般
” TAP
对话框
<适当的拾料位置> 检查框
选择该校验框时如果发生吸附故障设备停止，则重新启用时补正的坐标反映在
该喂料器的吸附点。
通过Vision自动反映已识别的部件中心与已执行吸附的 head中心的Offset。如果
选择此校验框，则立即激活下面选择项目的编辑框。
此编辑框用于执行同时吸附时调节 Tolerance 值。
此时的同时吸附Tolerance 为如下。
同时吸附Tolerance = Sync Pickup Tol + [Sync Pickup Tol X (a / 100 )]
Sync Pickup Tol是该部件的Common Data中Sync Pickup Tolerance。
a是该编辑框中输入的值。
<机器在运行时，请进行喂料器校正> 校验框
选择该校验框时，已在'元件'对话框中设置成吸附通过使用Pocket Teach供应装
置供应的部件时适用Pocket Teach功能。
13-14
Samsung Component Placer SM431 Administrator’s Guide
如果选择此校验框，则立即激活下面选择项目的编辑框。此编辑框用于执行同
时吸附时调节Tolerance 值。
此时的同时吸附Tolerance 为如下。
同时吸附Tolerance = Sync Pickup Tol + [Sync Pickup Tol X (a / 100 )]
Sync Pickup Tol是该部件的Common Data中Sync Pickup Tolerance。
a是该编辑框中输入的值。
如果该部件的Sync Pickup Tol为15，a值为 67，此时同时吸附Torlerence为
25.05%
同时吸附Tolerance = 15 + [15 X (67 / 100 )] = 25.05 %
<在检查基准点MARK前检查坏板MARK> 校验框
确认此按钮，则PCB rod时检查Fiducial Mark之前先执行Bad Mark检查。
多重Array PCB中先识别 Bad Mark，跳跃无需做贴装的PCB的Fiducial Mark检
查。
但是, PCB固定在输送机的贴装位置时，由于PCB形象问题Bad Mark的设置位
置变更，先确认Bad Mark则因为设置位置不适可能发生故障。
此时应该先识别Fiducial Mark后准确补正Bad Mark的位置。
<使用手动基准调整> 校验盒
在Product菜单贴装PCB时，如果fiducial mark（基准标）识别失败，则自动显示
fiducial mark（基准标）对话框解决问题的功能。
Step对话框中调整fiducial mark（基准标）时不显示该对话框，只在Product菜单
中进行贴装时显示的对话框。
如果选择此功能，贴装
时基准
标识别失败，则在MMI画面下端的错误信息框中
显示“重新对准基准标的位置后再次进行试图？”
但是，未选择此功能的状态下fiducial mark（基准标）识别失败时，不显示该对话
框，在MMI画面下端的错误信息框中只显示错误信息。Default（省略）是以选择
该功能的状态。
<使用光的节省装置功能> 检查框
设备处于Idle状态时，用于选择过一定时间后关闭基准相机照明的功能时使用。
选择此校验盒则右侧编辑框被激化，在Idle状态下此处输入MMI程序关闭摄象
机照明所需等待时间。
<使用空气节省装置功能> 检查框
设备处于Idle状态时，用于选择经过一定时间后解除空压的功能。
选择此校验盒，则右侧编辑框被激化，在此处输入从Idle 状态到 MMI程序解除
空压所需的等待时间。
