7-47 元件的登记 设定元件尺寸。 < 全部 X> 编辑框 输入元件的 X 方向尺寸。 < 全部 Y> 编辑框 输入元件的 Y 方向尺寸。 < 上端引脚数 > 编辑框 输入上侧引脚的数量。 < 上引脚足宽度 > 编辑框 输入上侧 脚的宽度。 < 上引脚足长度 > 编辑框 输入上侧脚的长度。 < 上引脚间距 > 编辑框 输入上侧引脚之间的 P…
7-46
Samsung Component Placer SM431 Administrator’s Guide
<LED反面检查>复选框
圈选后可以检查LED的翻转与否。详细内容请参阅“7.1.2.2 CHIP-Rect
部品
数据的设定
”的“<LED
反面检查
>
复选框
”。
其它设定栏目请参阅“7.1.1
共同识别
Data”。
<移动控制>键
以手动方式吸附元件后进行元件识别测试时使用。详细内容请参阅 “7.1.1 共同
识别Data”。
<测试>键
利用设定好的识别数据进行元件识别测试。详细内容请参阅“7.1.1 共同识别
Data”。
7.1.2.5. 设定TR元件的数据。
设定针对TR元件的识别数据。

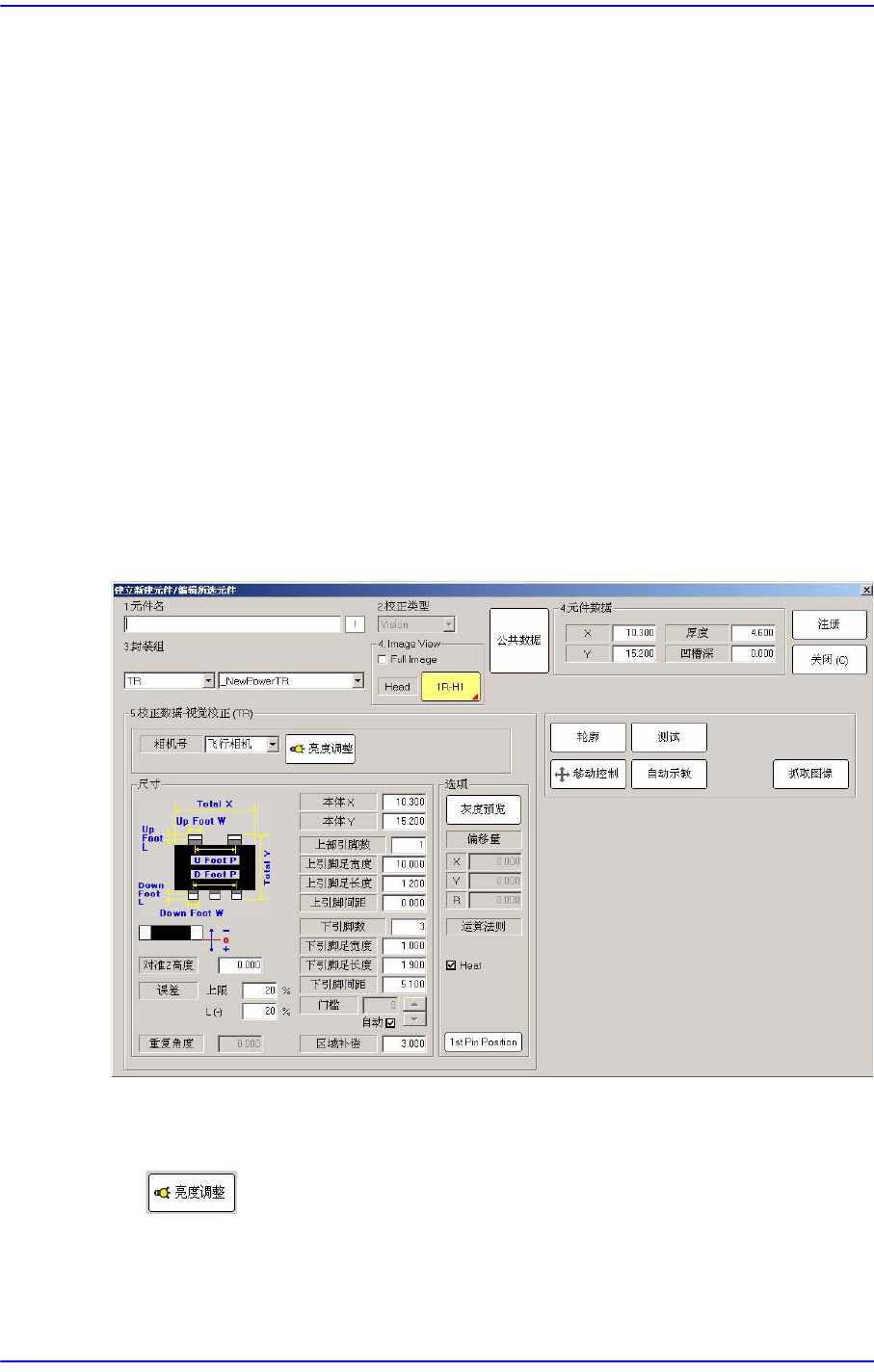

图
7.15 “TR”
时的元件编辑对话窗口
<相机号>组合框
选择需要识别元件的摄像机。
按钮
选择需要识别元件的摄像机。详细内容请参阅“7.1.1 共同识别Data”。
<尺寸>领域
7-47
元件的登记
设定元件尺寸。
<全部X>编辑框
输入元件的X方向尺寸。
<全部Y>编辑框
输入元件的Y方向尺寸。
<上端引脚数>编辑框
输入上侧引脚的数量。
<上引脚足宽度>编辑框
输入上侧 脚的宽度。
<上引脚足长度>编辑框
输入上侧脚的长度。
<上引脚间距>编辑框
输入上侧引脚之间的Pitch。
<下端引脚数>编辑框
输入下侧引脚的数量。
<下引脚足宽度>编辑框
输入下侧脚的宽度。
<下引脚足长度>编辑框
输入下侧脚的长度。
<下引脚间距>编辑框
输入下侧引脚之间的Pitch。
其它设定栏目请参阅“7.1.1
共同识别
Data”。
<选项>领域
设定识别相关选项数据。
<Heat>复选框
在元件本体上配置了放热板时圈选。圈选该功能后，如果上侧引脚数量为 2
个以上，则不是别上侧引脚而只识别下侧引脚。
其它设定栏目请参阅“7.1.1
共同识别
Data”。
<移动控制>按钮
以手动方式吸附元件后进行元件识别测试时使用。详细内容请参阅 “7.1.1 共同
识别Data”。
<测试>按钮
7-48
Samsung Component Placer SM431 Administrator’s Guide
利用设定好的识别数据进行元件识别测试。详细内容请参阅“7.1.1 共同识别
Data”。
<自动示教>按钮
自动求得元件的识别数据。详细内容请参阅“7.1.1 共同识别Data”。
7.1.2.6. 设定Trimmer元件的数据。
设定针对Trimmer元件的识别数据。

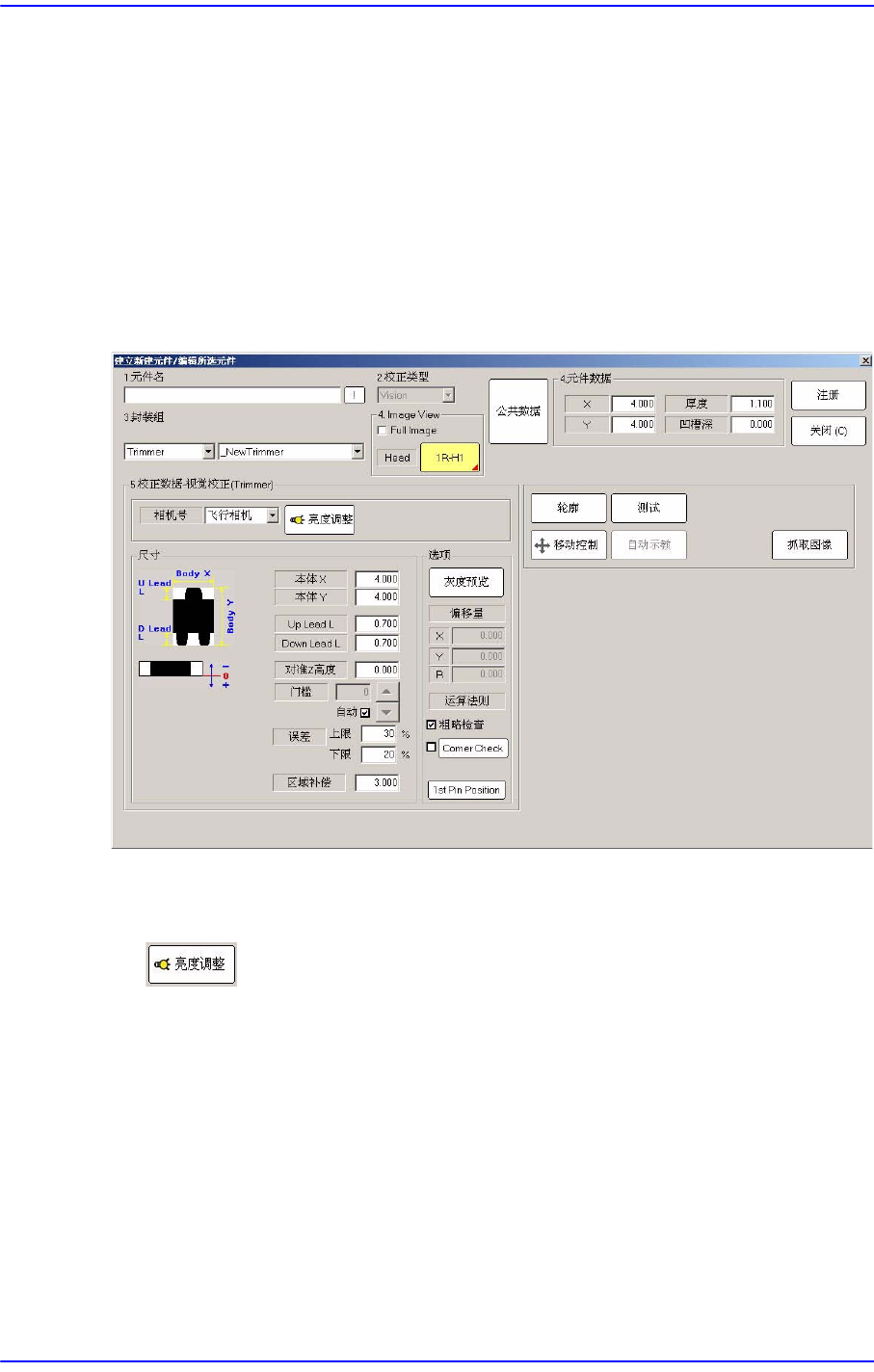

图
7.16 “Trimmer”
时的元件编辑对话窗口
<相机号>组合框
选择需要识别元件的摄像机。
按钮
选择需要识别元件的摄像机。详细内容请参阅“7.1.1 共同识别Data”。
<尺寸>领域
设定元件尺寸。
<本体X>编辑框
输入元件的X方向尺寸。
<本体Y>编辑框
输入元件的Y方向尺寸。
<上引脚长度>编辑框
