8-25
供应装置的设置
<1槽 >

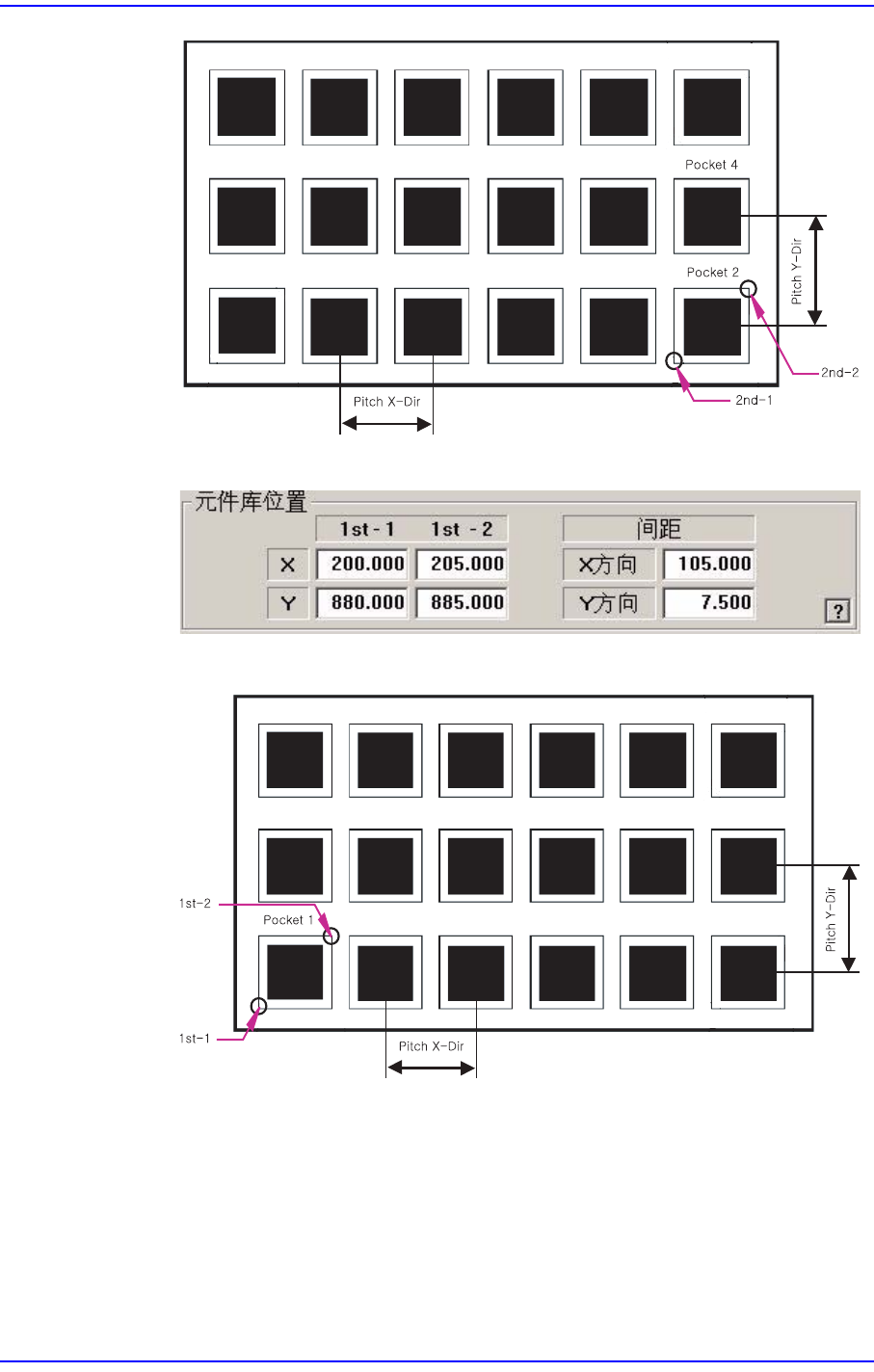

如下图所示输入1号 pocket 的对角线顶点坐标，以及X和Y方向 间距。
<1 盛料器有转角。>
这种功能使Fiducial照相机在托盘的一定范围内移动成为可能，将托盘设置
为不完全平行于X轴而带些角度的时候，这是一种很有用的方法。
1. 选择需要的托盘供给器.
8-26
Samsung Component Placer SM431 Administrator’s Guide
2. 拼块设置方法请按下面的顺序操作。
(1) 在右侧 纸卷轴对话框里选择 [1 盛料器有转角。] 功能。
(1 盛料器有转角。)
(2) 首先请输入所有拼块的数量。
XN: X 方向的拼块总数量(列 )
YN: Y方向的拼块总数量(行)
注 意 请在确定拼块坐标前一定 "要先" 输入 XN, YN 的值。
(3) 为了确定第一个拼块对角线角的坐标值(1St1,1St2)，移动各个所在位
置的照相机，使其所在支点和照相机的中心一致，然后点击 <坐标注
册>键，填入所在位置的坐标值。
(4) 为了获得准确的托盘设置角度，请将照相机朝第一列下端的角坐标
8-27
供应装置的设置
位置移动，使其所在支点和照相机的中心保持一致后，点击<坐标注
册>键，填入此时的位置坐标。
(5) 为了获得拼块间Pitch的间隔，请按 <获取间距>键。
注 意 请务必按照上面
(2)
→
(3)
→
(4)
→
(5)
的顺序操作。
(6) 请您选定Fiducial照相机在最大可移动范围内设置的拼块。因为越是
选择和第一个拼块距离位置远的拼块，所获得的Pitch数值越精确。
请填入两个拼块间的间隔数NX, NY的值。
NX = 被设定的拼块所在的列数 - 1
NY = 被设定的拼块所在的行数 - 1
