8-11
供应装置的设置
然后解除选择则对各插槽设置的贴装点坐标通过实际示教设置的吸附点为基准
表示偏移坐标。
<移除所有喂料器> 按钮
删除所有当前设置在Feeder Base Unit的Tape Feeder。

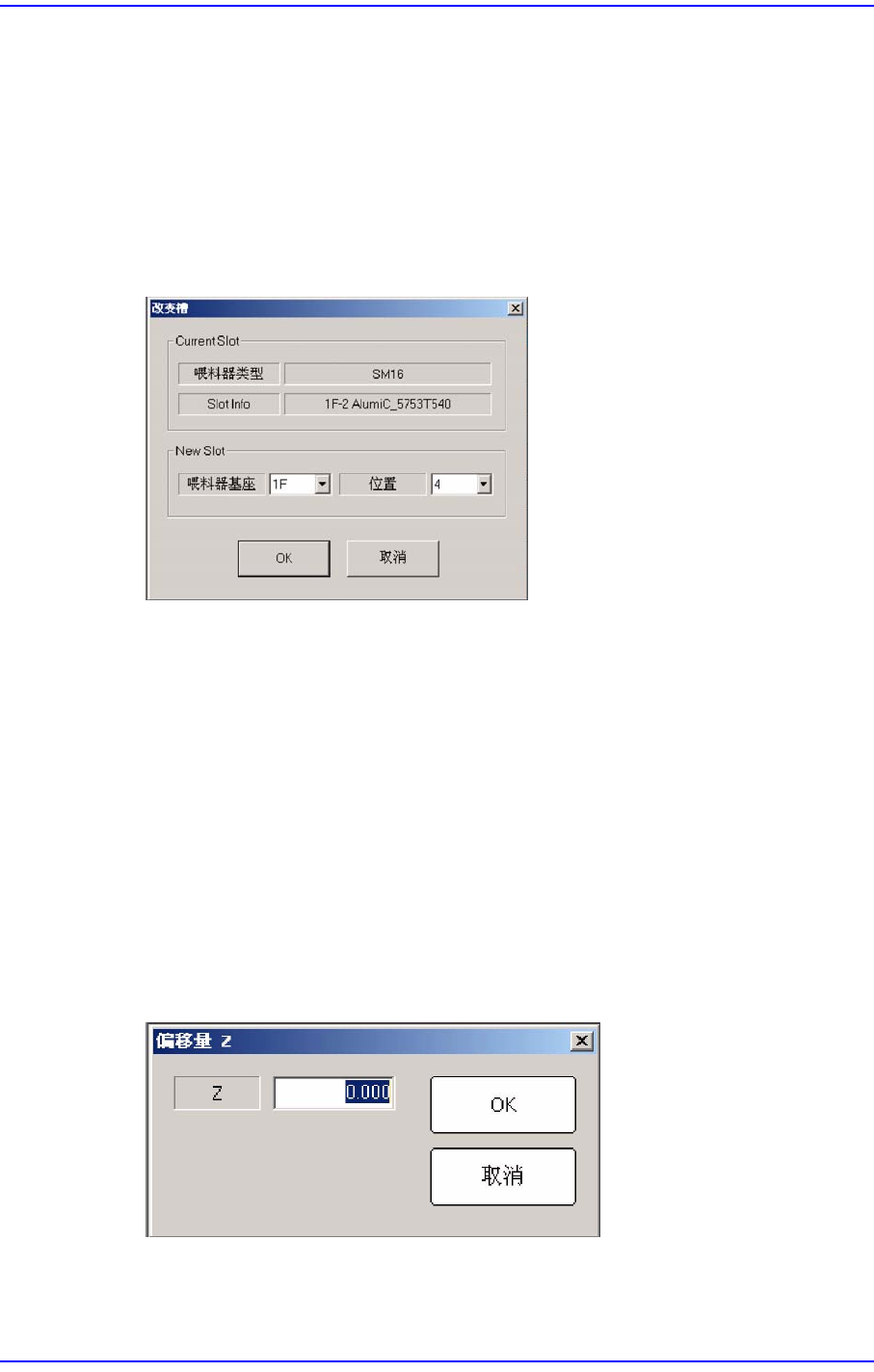

<改变站位> 按钮
以前设置的Tape Feeder移动到别的Slot。 变更内容也在“贴装登录”对话框自动
反映。
<Current Slot> 领域
显示当前选择的Feeder 信息。
<New Slot> 编辑框领域
选择移动Tape Feeder的Feeder Base和Slot。
<OK> 按钮
保存编辑内容后关闭对话框。
<取消> 按钮
不保存编辑的内容关闭对话框。
<偏移量 ...> 按钮
偏移一律适用于在<Grid>领域选择的喂料器的吸附点Z轴坐标。
<Z>编辑框
输入Offset值。
8-12
Samsung Component Placer SM431 Administrator’s Guide
<OK> 按钮
保存编辑内容后关闭对话框。
<取消> 按钮
不保存编辑的内容关闭对话框。
<Z轴示教 > 按钮
利用空压自动测定对Feeder吸附点的Z轴高度。 在HEAD的喷嘴槽插入CN040
喷嘴后在“喂料器底座”TAP对话框的<Grid>领域选择要测定Z轴高度的带式喂
料器，然后点击<移动>按钮。
然后点击此按钮则自动执行Z轴高度测量。
<Installed Feeder Only> 校验框
在“喂料器登录”对话框的<Grid>领域只显示安装的喂料器。

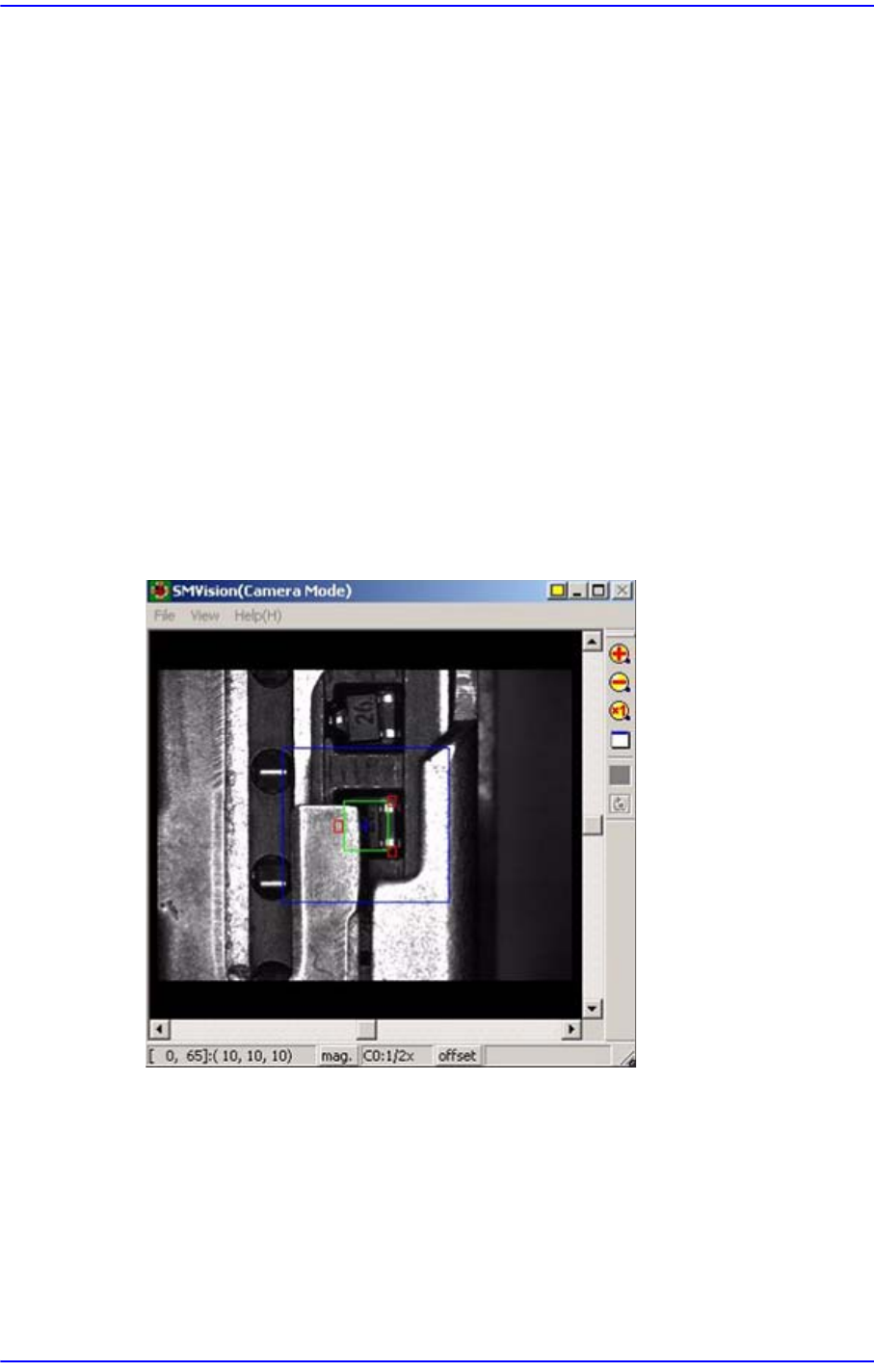

<元件外形> 校验框
如果选择此校验框，为确认吸附位置把Fiducial Camera移动到相应喂料器位置，
则在SMVisionQ窗口显示考虑到相应部件Pick-up角度的Outline形象。
<TeachingXYZ-ON>按钮
在“喂料器底座”选项卡对话窗口利用鼠标以拖曳方式选择需要适用
“TeachingXYZ”功能的带式喂料器后，单击该键就能把选定带式喂料器的
<Result>列的值设定为On。
<TeachingXYZ-OFF>按钮
在“喂料器底座”选项卡对话窗口利用鼠标以拖曳方式选择不使用
“TeachingXYZ”功能的带式喂料器后，单击该键就能把选定带式喂料器的
8-13
供应装置的设置
<Result>列的值设定为Off。
<取消> 按钮
结束对话框。
