9-2
Samsung Component Placer SM431 Administrator’s Guide
设定贴装点的参考名称。一般输入 PCB上的 R1, R2, C1, C2的值数。(最多8
个字)
<X> 列
输入贴装点的X坐标。
<Y> 列
设定贴装点的Y轴方向的坐标。
<Z> 列
设定贴装点的Z轴方向的坐标。
<R> 列
设定贴装点的Z轴方向的位置（贴装部品的旋转角度）。
<Part> 列
选择将要贴装的部品。
<FDR> 列
选择供应贴装部品的喂料器。
<NZ> 列
选择吸着贴装部品的吸嘴。
<HD>列
选择要贴装部件的HEAD。
<CS>列
要开始新周期时选择校验框。
<CY> 列
表示在第几周期贴装对应部件。
<SK> 列
不对贴装点进行作业省略时选择校验框。不进行作业跳跃的贴装点数表示在
‘跳跃STEP数’。

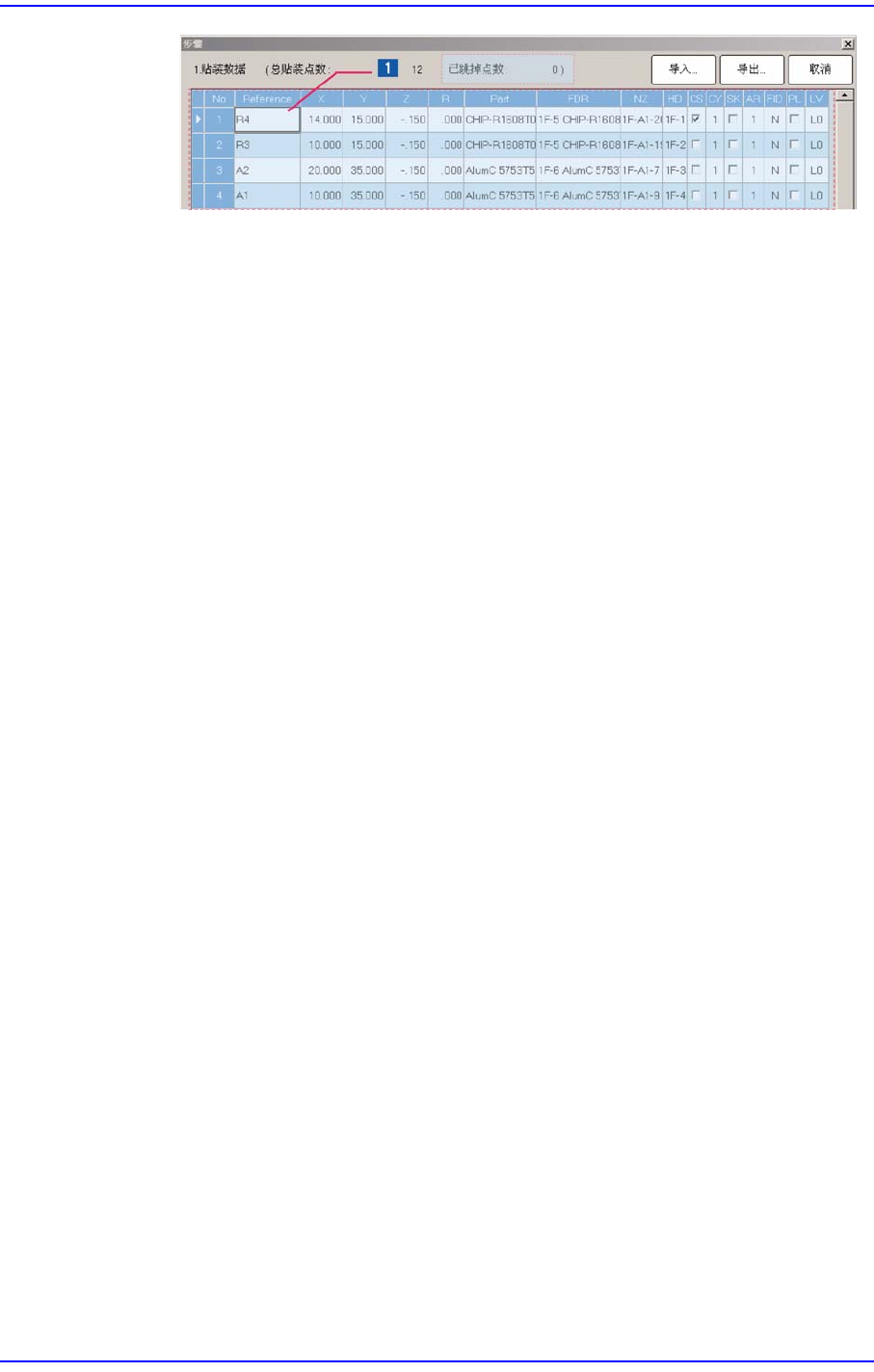

利用鼠标选择要省略作业的贴装点后对选定的贴装点可一次省略作业。相
反，也可以设置成一次选择省略作业的贴装点不省略作业。
9-3
Step Programming
1:
利用鼠标的
Drag
选择
请利用鼠标选择行。( 利用鼠标 Drag 功能)
单击鼠标右键则显示Popup菜单。
请选择“Skip” 或 “No Skip”。
<MD> 列
BLOCK PCB或Multi PCB时显示<模型>组合框中选择的模型序号。
<AR> 列
选择含贴装点的多片（拼板）PCB的编号。
<FID> 列
设置部件基准标数据的贴装点时表示“Y”,否则表示“N”。
对特定的部件设置部件基准标数据请选择对应部件后单击<Fiducial>按钮设
置基准标数据。
<PL> 列
对已经完成贴装作业的贴装点作出确认标示。本设备提供在“贴装登记”对
话框选择特定贴装点对该贴装点使之执行贴装作业的功能。
按照此功能执行贴装作业则对已贴装部件的贴装点自动做出确认标示防止
在执行此后的贴装作业时进行重复贴装。
<POP> 列
仅在设置FLUX类型的部件（FLUX部件）时被激活。请在此处输入放置于对
应FLUX部件上的部件贴装点序号。
FLUX类型的设置在“部件编辑”对话框的‘共同数据’进行设置。本功能在安
装FLUX DIPPING装置的设备中无法使用。
<LV> 列
如果像Shield Cap元件一样需要在其它元件之后进行装贴作业，应该把该
Level值设定为较高的数值，然后在Level较低的元件全部装贴完毕后再装贴
该元件。
<GR> 列
如
果是工
作站上安装了2个止挡件的设备，可以设定该止挡件的群组后分成
两个阶段对较长的板子进行作业。
9-4
Samsung Component Placer SM431 Administrator’s Guide
此时，可以选择属于哪一个群组的止挡件针对各装贴点进行作业。该值由选
择了各装贴点的阵列自动选择，可以通过优化而自动选择。
<工作站> 组合框
ST1F-Work
确认或示教正面作业站（Station1F）作业的PCB贴装点时选择。
ST1R-Work
确认或示教背面作业站（Station1R2）作业的PCB贴装点时选择。
<示教> 领域
确认或示教贴装点时使用。

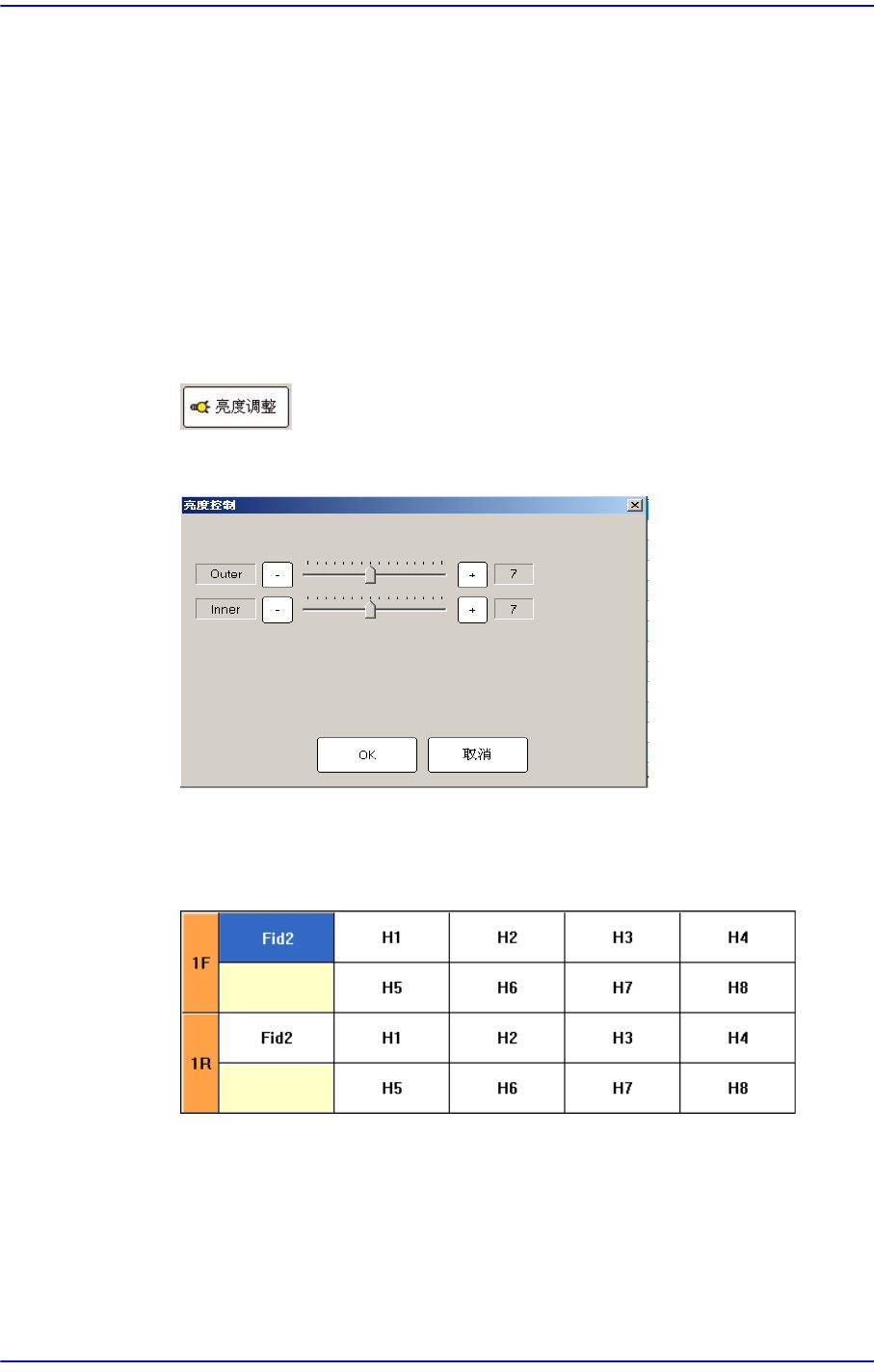

按钮
设定基准相机照明。按下此按钮时，显示以下画面。
Selection control
旋转XY轴驱动马达选择要移动到“贴装登录”对话框中选择的贴装点的对
象或选择想了解当前坐标的对象时使用。可选择的对象如下。
Fid1: 选择对应Gantry的‘fiducial camera1’(Option)
Fid2: 选择对应Gantry的‘fiducial camera2’
H1 ~ H8: 选择1号~8号的 Head。
<Move> 按钮
在Selection control中选择的对象移动到“贴装登录”对话框中选择的贴装
