7-19 元件的登记 PCB 。 此时， 按住头部使部件 的两面或部件的一定部分紧贴于 PCB 来解决问题。 如此为了使已贴装好 的特定元件充分贴紧于 PCB ， 不 实际吸附元件， 把需要贴紧相应元件的 部位相应的位置设置成贴装 点进行作业时有用的功能。 首先利 用需要该作业的特定部件设置贴 装点后， 再利用使用该功能的元件， 生成相应 数量的贴装点。 那么 ， 先贴装特定元件后， 用 Vi r t u a l P i c k 再把特…
7-18
Samsung Component Placer SM431 Administrator’s Guide
此时, 使用该功能可提高工作效率。
没有用: 设置成被选定时不使用此功能。
拾取: 设置成只在被选定时使用此功能。
贴装: 设置成被选定时只在贴装时使用此功能。
检起&计数: 设置成被选定时吸附及贴装时使用此功能。
注意 对于冲击敏感的部品如 CSP 或 μBGA， 贴装时必须根据部品生
产商的规范或标准设置与z轴相关的速度参数，并使用与部品生
产商规范或标准相一致的吸嘴。 如果需要与部品生产商规范或
标准相一致的吸嘴，请联系我公司营业部或客户服务中心。
<Part Count/Reel> 编辑框
可以针对供应相应元件的元件卷盘而设定基本元件数量。使用Basic IT
功能时，可以作为相应元件的基本元件计数(Count)。
<Pick Type> 组合框
正常
正常操作元件。
有效凿
若被选定，对相应的部件不吸附实际元件就执行贴装作业。 所有的
元件贴装行为都利用元件的中心进行吸附及贴装。 但是如果部件很
长，即使抓住中心部位进行贴装，也无法把部件的两头充分贴紧到
7-19
元件的登记
PCB。 此时，按住头部使部件的两面或部件的一定部分紧贴于 PCB
来解决问题。 如此为了使已贴装好的特定元件充分贴紧于PCB，不
实际吸附元件，把需要贴紧相应元件的部位相应的位置设置成贴装
点进行作业时有用的功能。 首先利用需要该作业的特定部件设置贴
装点后，再利用使用该功能的元件，生成相应数量的贴装点。 那么，
先贴装特定元件后，用Virtual Pick再把特定部件紧贴于PCB上。
注 意 使用本功能可能会发生严重的喷嘴磨损。由于本功能的使用引起
的喷嘴磨损本公司不负一切责任。
<使用兼容照相机 > 校验盒
为提高作业效率部件登记时，指定的 Camera和 FOV可使用相同的
Camera进行作业。 例如，已指定“固定相机1”进行作业时， FOV相同则
为了提高作业效率使用“固定相机2”也可进行作业。
只能适用于安装了Fix Camera的设备。
<监测只有零> 校验框
对特定部件，部件识别时因部件吸附于吸嘴的方向不同，发生识别率的
差异。
此时，以识别率良好的方向为基准，登录相应部件后选择此功能，则部
件识别时始终按登录的角度进行部件识别。主要适用于TR或IC部件。
<真空检测> 校验盒
吸附部件时要执行 Vacuum Check则进行校验。
Micro Chip非常微小，因此完成实际贴装后，即使发生贴装遗漏现象，也
很难在以后的工程中检查出错误，补充贴装也需要付出很大努力。（适
用于1608 Chip以下）
因此，使用此功能，设备记忆部件吸附时的压力，把最终贴装部件时的
压力和记忆的压力进行比较，确认是否发生差异。
万一发生差异,头部在吸附后至移动到贴装点的途中因某种原因掉落。
<使用喂料器取料位置校正> 校验框

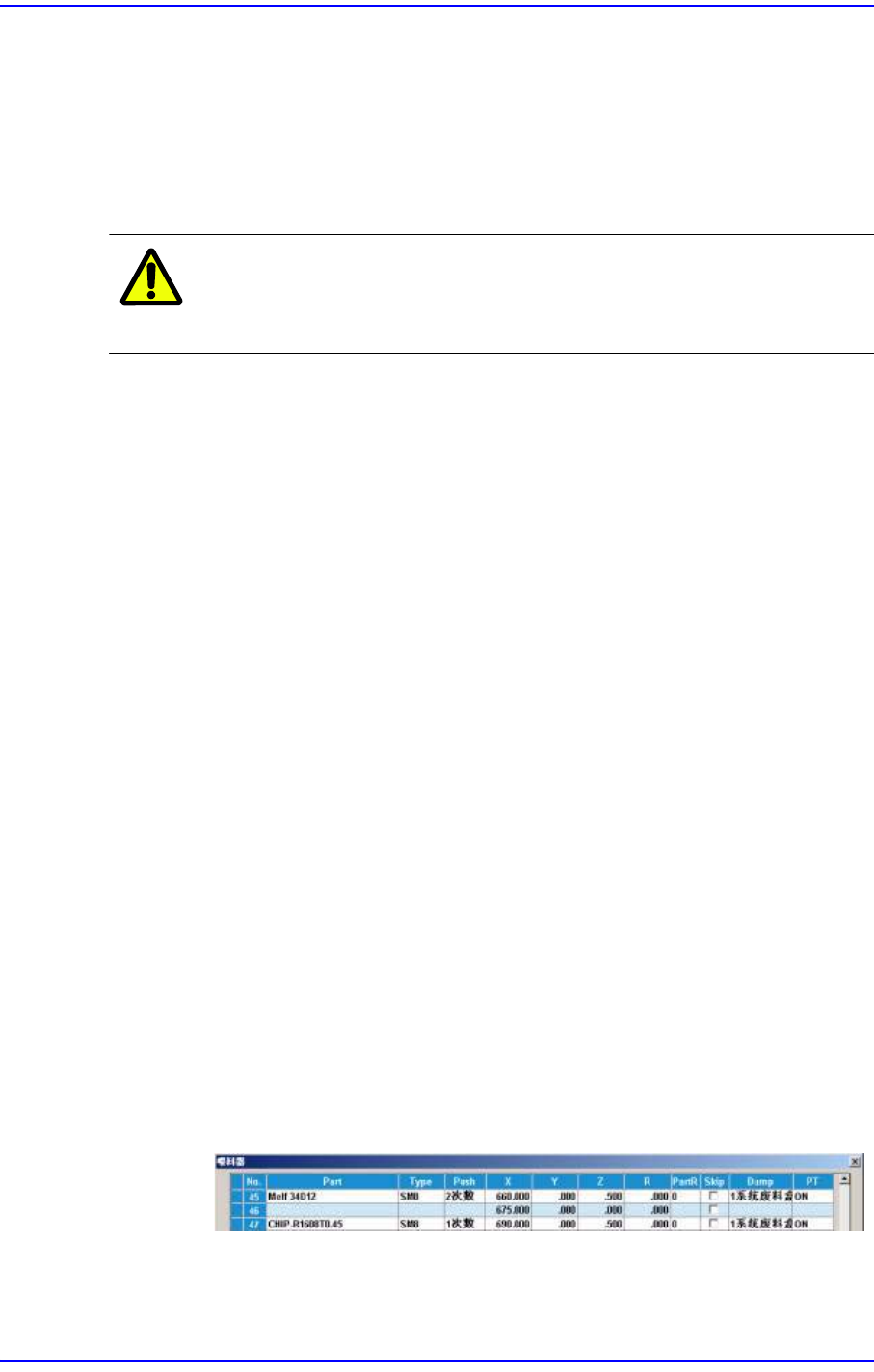

选择此校验框，则在'Feeders'对话框中自动设置供应相应部件的供应装
置Pockect Teach功能。
为实际适用Pocket Teach，应在System Setup菜单设置Preference辅助菜
单的Pocket Teach选项。
7-20
Samsung Component Placer SM431 Administrator’s Guide
<Emboss>复选框
由于Emboss Type喂料器与带式(Tape Type)喂料器的Z轴拾取高度之间
的差异，通过Emboss Type喂料器供应的元件需要以手动方式对Z轴拾取
高度进行示教。
通过Emboss Type喂料器供应的元件在登记元件时，只要圈选了该复选
框就能自动调整该元件的Z轴拾取坐标
7.1.1. 共同识别 Data
对所有部件共同适用的Align Data作出说明。
<相机号> 组合框
选择识别部品的摄象机。可选择的摄象机如下。
飞行相机: 选择飞行相机。
固定相机: 选择固定相机。(如果是SM451V设备 Fix Cam1, Fix Cam2)
sFix Cam: 选择sFix Camera。(如果是SM451设备)
按钮

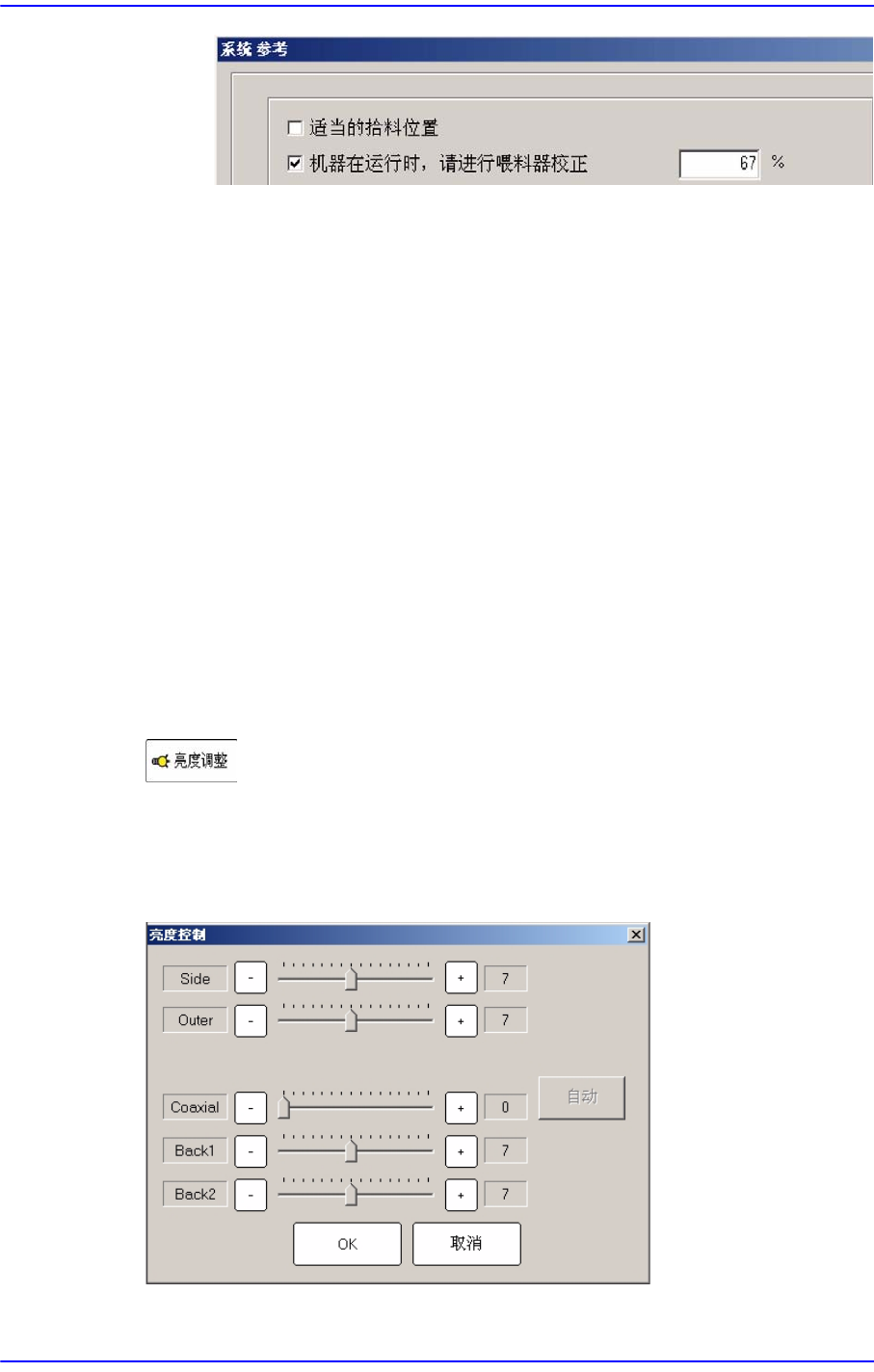

设定识别部品用摄象机的照明度。按下此按钮时，显示以下画面。照明会根据选
定摄像机而不同。
图
7.7
选择
“
固定相机
”
时的对话框
<Side>滚动条
