14-1 Diagnosis( 诊断 ) 第 14 章 . Diagnosis( 诊断 ) ‘ 诊断 ’ 菜单由以下 6 个子菜 单构成， 这里执行设备各部分模块的测 试。 I/O 传送装置 （ Conveyor ） 亮度调整 （ Lig ht ） 真空 （ V acuum ） 手控制器 （ Jogbox ） 电动机 I/O (Motor IO) 选择 ‘ 诊断 ’ 菜单的子菜单 时， 该对话框显示在画面上。 显…
14-1
Diagnosis(
诊断
)
第14章. Diagnosis(诊断)
‘诊断’菜单由以下 6个子菜单构成，这里执行设备各部分模块的测试。
I/O
传送装置（Conveyor）
亮度调整（Light）
真空 （Vacuum）
手控制器（Jogbox）
电动机 I/O (Motor IO)
选择‘诊断’菜单的子菜单时，该对话框显示在画面上。显示子菜单相应的对话框的
状态下，再次选择菜单时该对话框将会处于活性化状态。

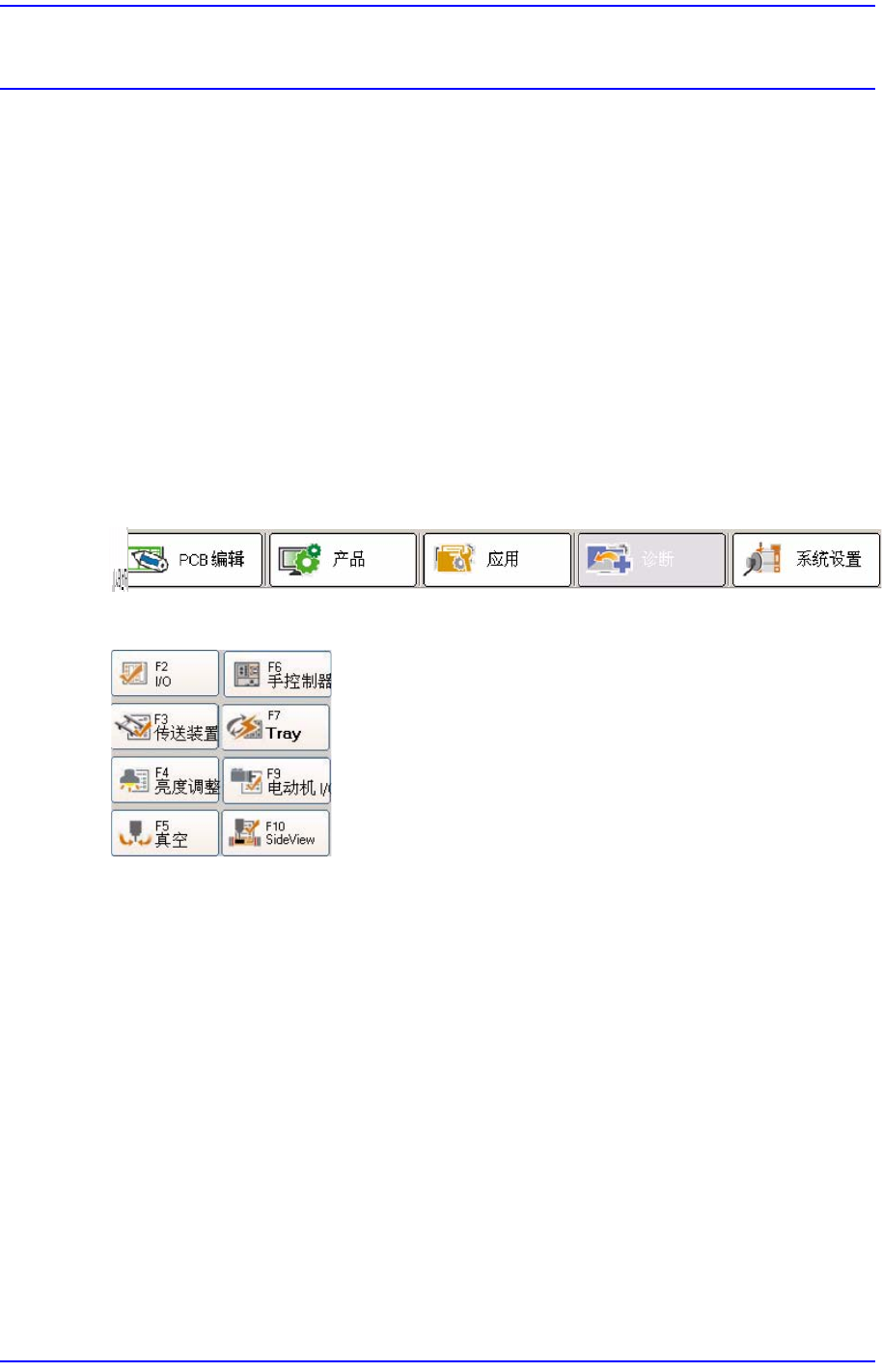

图
14.1 ‘
诊断
’
菜单的子菜单
图
14.2 “
自我诊断
: I/O
状态
”
对话框
14-2
Samsung Component Placer SM431 Administrator’s Guide
14.1. I/O [F2]
‘I/O’子菜单执行设定或表示设备的各种 I/O (输入/输出)传感器的状态的功能。选择
此按钮时显示如下的对话框。

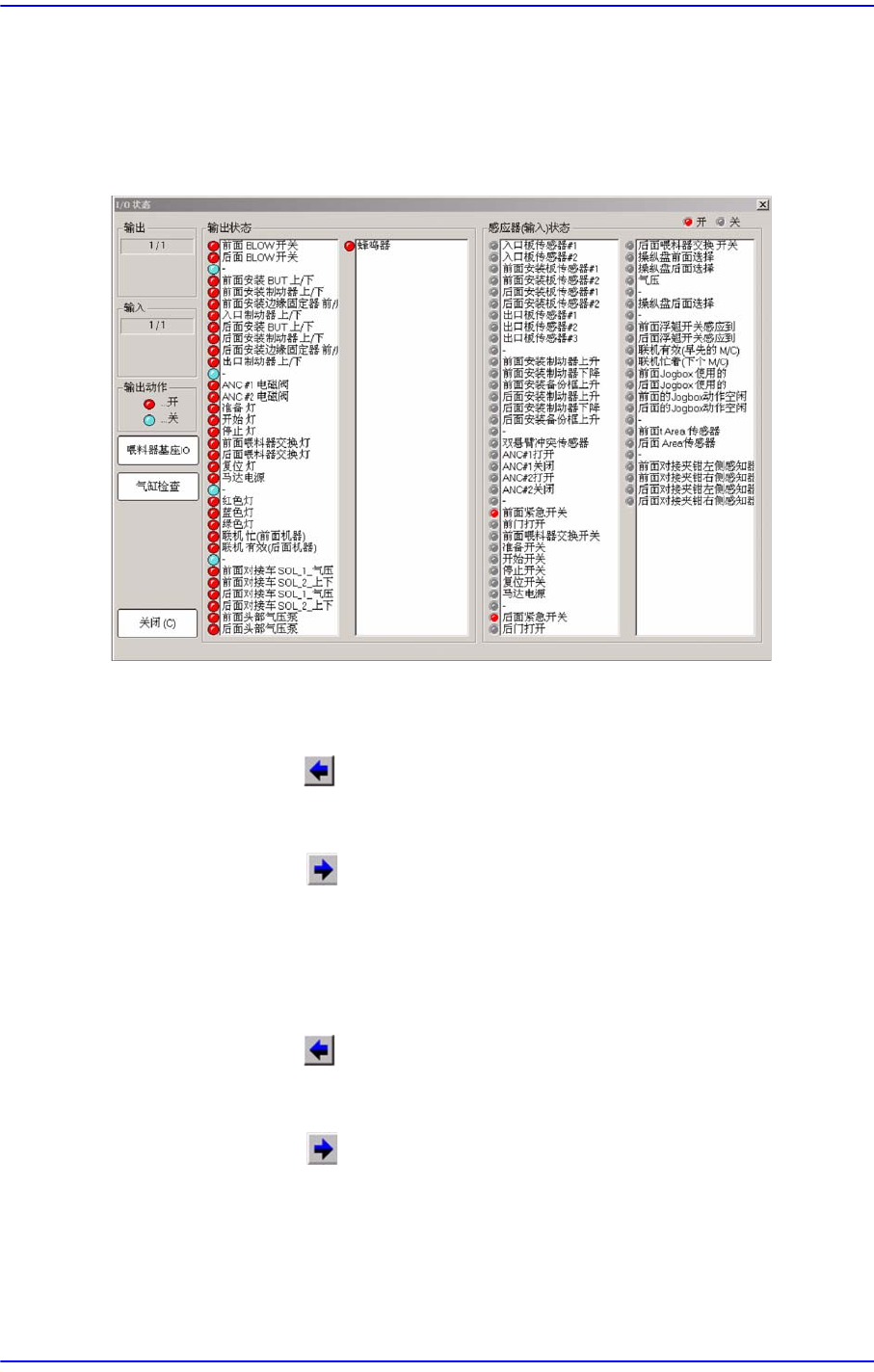

图
14.3 “I/O
状态
”
对话框
<输出> 领域
表示输出装置的状态。
<Prev Block> 按钮
表示之前的输出项目。
<Next Block> 按钮
表示下一步的输出项目。.
<输入> 领域
表示输入装置的状态。
<Prev Block> 按钮
表示之前的输入项目。
<Next Block> 按钮
表示下一步的输入项目。.
<输出状态> 领域
表示所选输出装置的状态。兰色表示关状态。
