可选择的类型如下。
无 : 不使用分割识别 Type。
Cross 2P：适用于QFP、PLCC类型，在Cross方向检查 2次。
Cross 4P：适用于QFP、PLCC 类型，在Double Cross方向检查4次。
Linear H：适用于连接器类型，在横向方向检查2次上侧与右侧的面。
Linear V：适用于连接器类型，在纵向方向检查2次上侧与下侧的面。
<MFOV长度> 编辑框
输入分割识别移动距离。
<1st Pin Position>键
如果在登记元件时登记了元件的 1号销位置，可以在离线验证装贴点时轻易
地验证装贴角度。
7-25
元件的登记
<Supply Angle>领域
<Supply Angle>组合框
以元件的1号销位置作为基准而设定元件供应角度。
把时钟3点方向设定为0°，按照逆时针方向依次增加 90°。
<Supply Angle Verified>校验框
检查供应角度的设定值是否正常后圈选该复选框，即可表示所设定
的供应角度为有效值。
<1st Pin Detail>领域
<Orientation>组合框
可以设定元件的1号销方向。如果是Chip元件，将把衬垫(Pad)视为
销。 把时钟3点方向设定为0°，按照逆时针方向依次增加90°。
<Pin Position>组合框
如果是IC元件，针对一侧引脚的编号基准是丛右到左依次从零开始
指定标号。
<1st Pin Position Verified>校验框
检查1号销位置的设定值是否正常后圈选该复选框，即可表示所设定
的1号销信息为有效值。
<更新>按钮
可以反映更改内容。
<EX Param> 按钮
显示与识别有关的细部设定对话框。

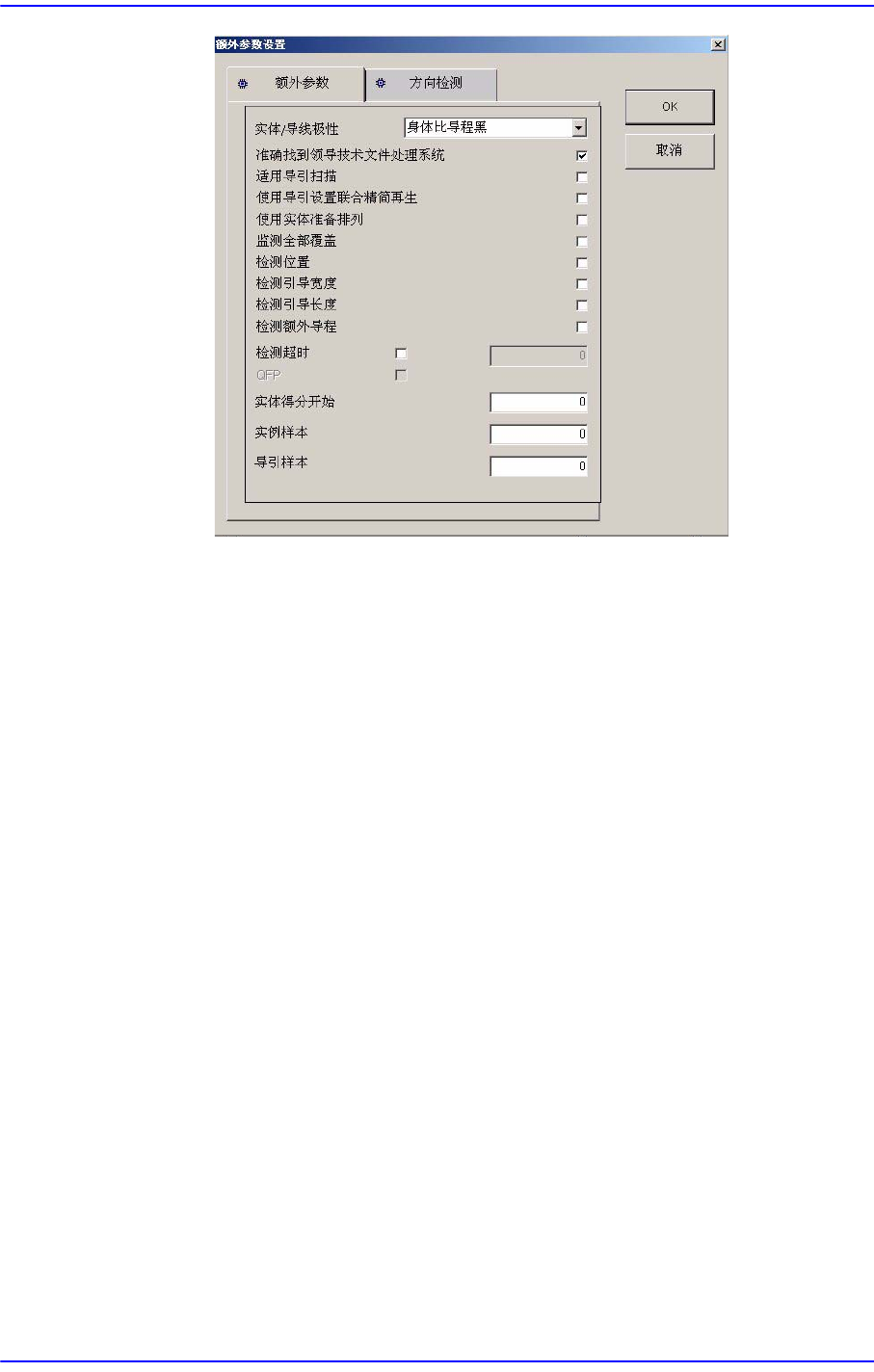

" Extra Parameter " TAP画面 - IC Lead 部品
主要设置SOP、SOP2、SOJ、SOJ2、QFP、PLCC、UserIC等与IC部件识别
相关的详细参数等。
7-26
Samsung Component Placer SM431 Administrator’s Guide
<实体/导线极性>校验盒
设置Body和Ball间的亮度。
- 身体比导程黑:
身体比导程黑选。
- 实体比导线轻:
实体比导线轻选。
<准确找到领导技术文件处理系统> 校验框
要准确识别Lead端头时使用。SOP或只在一侧存在Lead并Lead的个
数超过8个的连接器中，选择此项目会提高Y方向的识别精度。
<适用导引扫描> 校验框
使用’搜索Lead’功能搜索Lead时使用。
<使用导引设置联合精简再生>校验盒
识别部件时，利用部件的Lead信息计算出大概的部件位置。
<使用实体准备排列>校验盒
部件识别时利用部件的Body 信息计算出部件大概的位置。
<监测全部覆盖> 校验盒
此选项已校验，则检查所有Lead，当所有Lead都在容许误差范围内
时识别成功, 尚未校验时尽管一部分Lead出现失败也利用剩余Lead
计算出部件的中心。
<检测位置> 检查框
