11-18
Samsung Component Placer SM431 Administrator’s Guide
<Pick Miss> 列
利用吸嘴吸附部件失败次数。
<Part NG> 列
用吸嘴吸附部件后，表示利用 Vision的部件识别失败次数。
<Dump> 列
表示利用相应的喷嘴吸附部件后废弃的次数。
11.2. 完成 （Finish） [F2]
此菜单执“行把”完全终止有关下载的 PCB数据的贴装作业”的命令输送到设备的
功能。
11.3. PCB 下载 [F3]
此菜单执行把在‘PCB编辑’菜单 设定的PCB数据输送到设备的功能。此功能在设备
处于 “完成”状态时才可以执行。
11.4. 开始（Start） [F4]
此子菜单在 “PCB下载”作业完成的状态下，不进行贴装作业时处于活性化状态，进
行贴装作业时处于非活性化状态。
此子菜单执行把”开始有关下载的 PCB数据的贴装作业”的命令输送到设备的功
能。
注 意 在没有检查设备周围是否有其他工作人员的情况下就按下开始
开关可能会造成人员受伤。一定要在按下开始开关前检查设备周
围是否有其他工作人员。
11.5. 停止（Stop） [F5]
此子菜单 在 “PCB下载”作业完成的状态下，进行贴装作业时处于活性化状态，不进
行贴装作业时处于非活性化状态
此子菜单执行把“停止有关下载的 PCB数据的贴装作业”的命令输送到设备的功
能。
11-19
Product Setup
注 意 当设备运行或暂时停止时将身体的一部分伸到设备中可能会导
致人员严重受伤。 当设备运行或暂时停止时决不能将身体的一
部分伸到设备中。
11.6. T/F 数量 [F6]
设定从盘式喂料器吸着部品的 Pocket的开始位置。单击此按钮时显示如下的对话
框。
SM431L设备无法使用Tray Feeder。

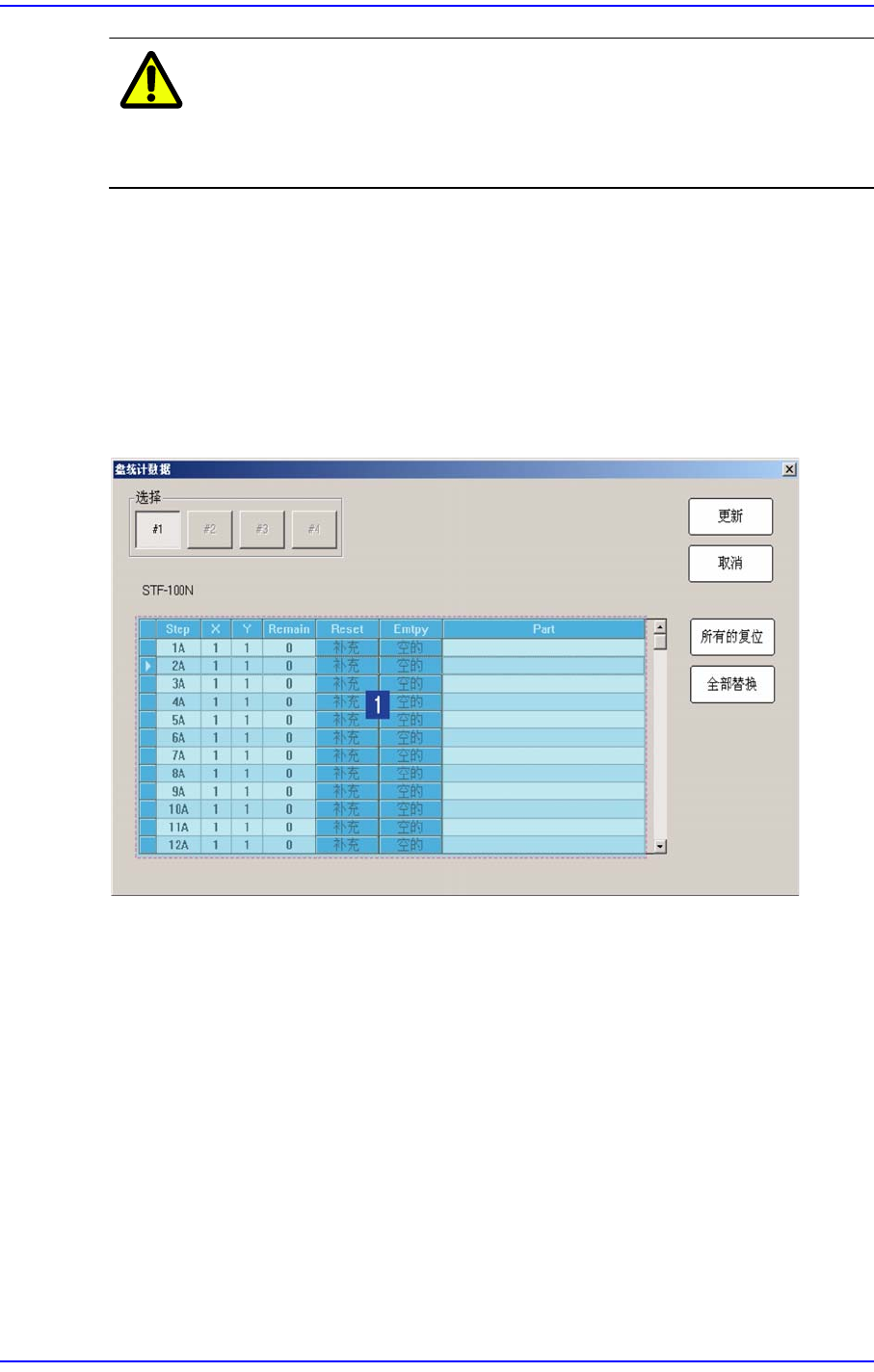

图
11.6 “
盘统计数据
”
对话框
1: Grid
领域
<选择> 选项按钮
选择需要设定的盘式喂料器。 Tray Feeder服从通过‘系统设置’菜单的‘周边装
置’子菜单中“Tray Feeder”tap对话框登录的Tray Feeder设置。
11-20
Samsung Component Placer SM431 Administrator’s Guide
<Grid> 领域
对有关从Tray Feeder的各工作台的Tray供应部件及再供应的设置。
<No> 列
表示工作台序号。
<Speed> 列
供应相应部件时的工作台移动速度。
<Part> 列
表示装在 Tray的部品名称.
<X> 列
设定Pocket的X轴方向的位置
<Y> 列
设定Pocket的Y轴方向的位置。
<Remain> 列
表示该 Pallet中残存的部件数。
<Reset> 列
把部件供应到耗尽部件的工作台后单击此按钮则把吸附位置初始化为第一
个pocket（X=1,Y=1）。
<Empty> 列
单击此处则把相应Tray状态强制变更为耗尽部件的状态。
