8-13 供应装置的设置 <Result> 列的值设定为 Off 。 < 取消 > 按钮 结束对话框。
8-12
Samsung Component Placer SM431 Administrator’s Guide
<OK> 按钮
保存编辑内容后关闭对话框。
<取消> 按钮
不保存编辑的内容关闭对话框。
<Z轴示教 > 按钮
利用空压自动测定对Feeder吸附点的Z轴高度。 在HEAD的喷嘴槽插入CN040
喷嘴后在“喂料器底座”TAP对话框的<Grid>领域选择要测定Z轴高度的带式喂
料器，然后点击<移动>按钮。
然后点击此按钮则自动执行Z轴高度测量。
<Installed Feeder Only> 校验框
在“喂料器登录”对话框的<Grid>领域只显示安装的喂料器。
<元件外形> 校验框
如果选择此校验框，为确认吸附位置把Fiducial Camera移动到相应喂料器位置，
则在SMVisionQ窗口显示考虑到相应部件Pick-up角度的Outline形象。
<TeachingXYZ-ON>按钮
在“喂料器底座”选项卡对话窗口利用鼠标以拖曳方式选择需要适用
“TeachingXYZ”功能的带式喂料器后，单击该键就能把选定带式喂料器的
<Result>列的值设定为On。
<TeachingXYZ-OFF>按钮
在“喂料器底座”选项卡对话窗口利用鼠标以拖曳方式选择不使用
“TeachingXYZ”功能的带式喂料器后，单击该键就能把选定带式喂料器的
8-13
供应装置的设置
<Result>列的值设定为Off。
<取消> 按钮
结束对话框。
8-14
Samsung Component Placer SM431 Administrator’s Guide
8.1.2. 杆式 （Stick Unit）

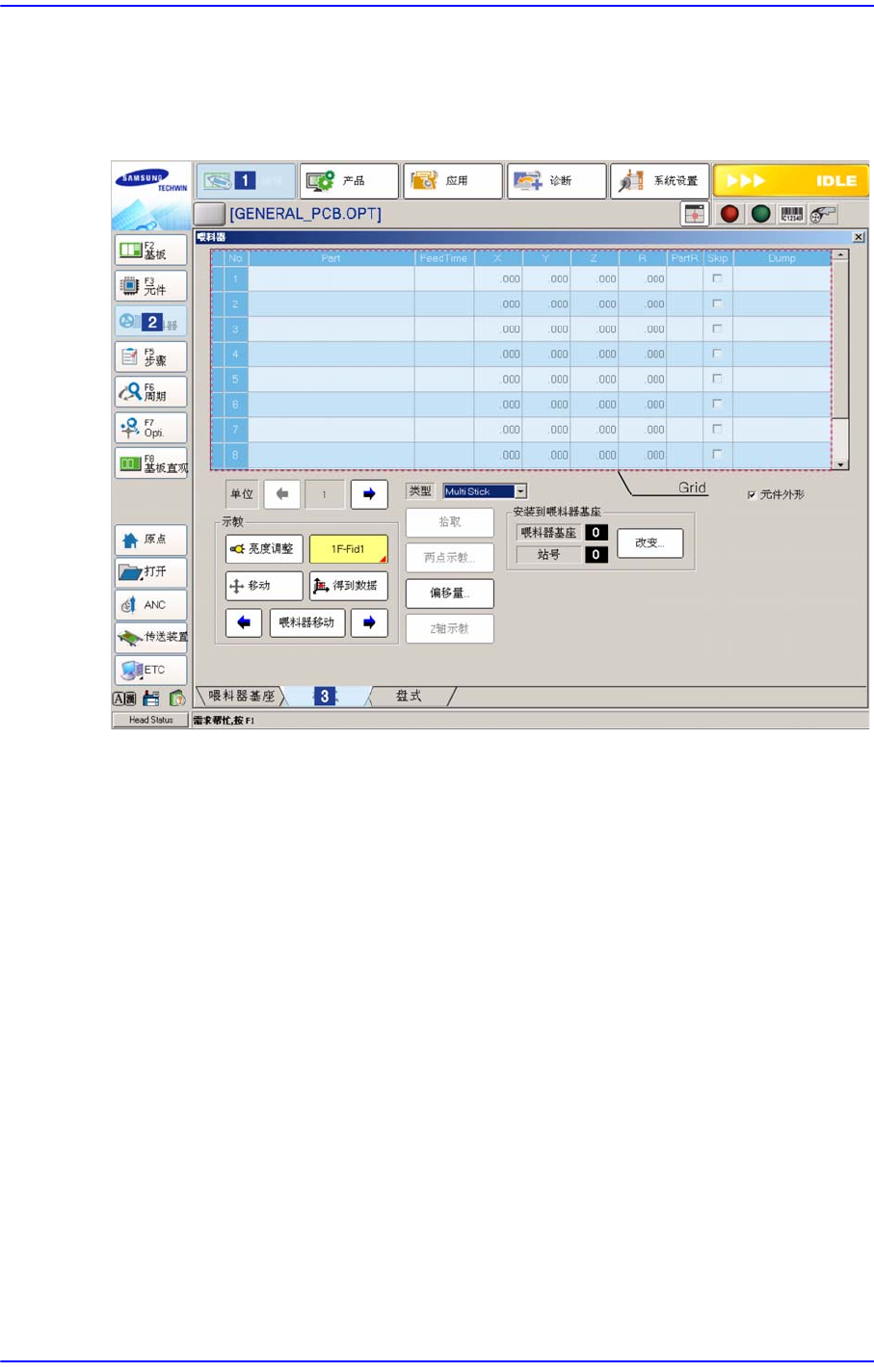

选择杆式时显示如下的对话框，同时在这个对话框可以编辑有关杆式的数据。
图
8.7 “
杆式
”
对话框
<Grid> 领域
根据<类型>组合框中选择的 Stick Unit生成数据并进行编辑。
<No> 列
它是杆式 Slot的排列编号。 以下是STICK FEEDER持有的插槽数。生成与插
槽数相等的序列号。
Multi Stick-最大10个
一次可供应最大10个部件
<Part> 列
选择装在该Slot的Part。用鼠标单击<Part>列时显示组合框，组合框中有在<
部品信息>登记的元件当中通过 “杆式”供应的元件清单。
在这个部品清单选择将要装的部品。下一个是在<Part>列的组合框选择部品
的画面。
