系统设置

 <Use Maximum Grid View> 检查框

设置MMI画面中显示数据的Grid表现方式。使用触摸屏的设备中考虑到操作便

利性Grid设为较大值。

但是利用键盘和鼠标的设备中如果选择此校验框则考虑到画面的大小使其在画

面上表示最多的Grid调节Grid大小。

该功能平时处于非激活状态。如果需要使用该功能，请联系本公司的 CS公司

(STS)及海外代理商(Local Agent)。

 <No Use Keypad> 检查框

不使用键座时选择。

该功能平时处于非激活状态。如果需要使用该功能，请联系本公司的 CS公司

(STS)及海外代理商(Local Agent)。

 <错误状态下蜂鸣器会响> 组合框

设备在运行当中发生错误（错误）时使蜂鸣器鸣响。此时，可选择鸣 Buzzer方

式。

 沉默: 不鸣Buzzer。

 总是: 一直鸣 Buzzer。

 机器: 因Warning Error条件，可设定不同的鸣 Buzzer方式。

 <TRAY盘交换速度> 组合框

设置为‘快’时如果用多个工作台的部件进行贴装作业时在一个工作台吸附部件

后如果不失败部件识别则把下一个工作台提前待机在作业位置。

 <Transforter>按钮

在多台设备所构成的in line上，当第一个设备识别到板子信息时，把该信息传输

给下一个设备，从而可以缩短下一个设备识别板子信息时所花费的时间。

 <Use Board Info Transfer>复选框

13-16

Samsung Component Placer SM431 Administrator’s Guide

需要使用来自上一个设备的板子信息时圈选该复选框。然后在激活的 <选项

Slave>区选择需要使用的板子信息。

 <Generate Board Info>复选框

需要对传输到下一个设备的板子信息进行设定时应圈选该复选框。然后在激

活的<选项Slave>区选择需要创建的板子信息。

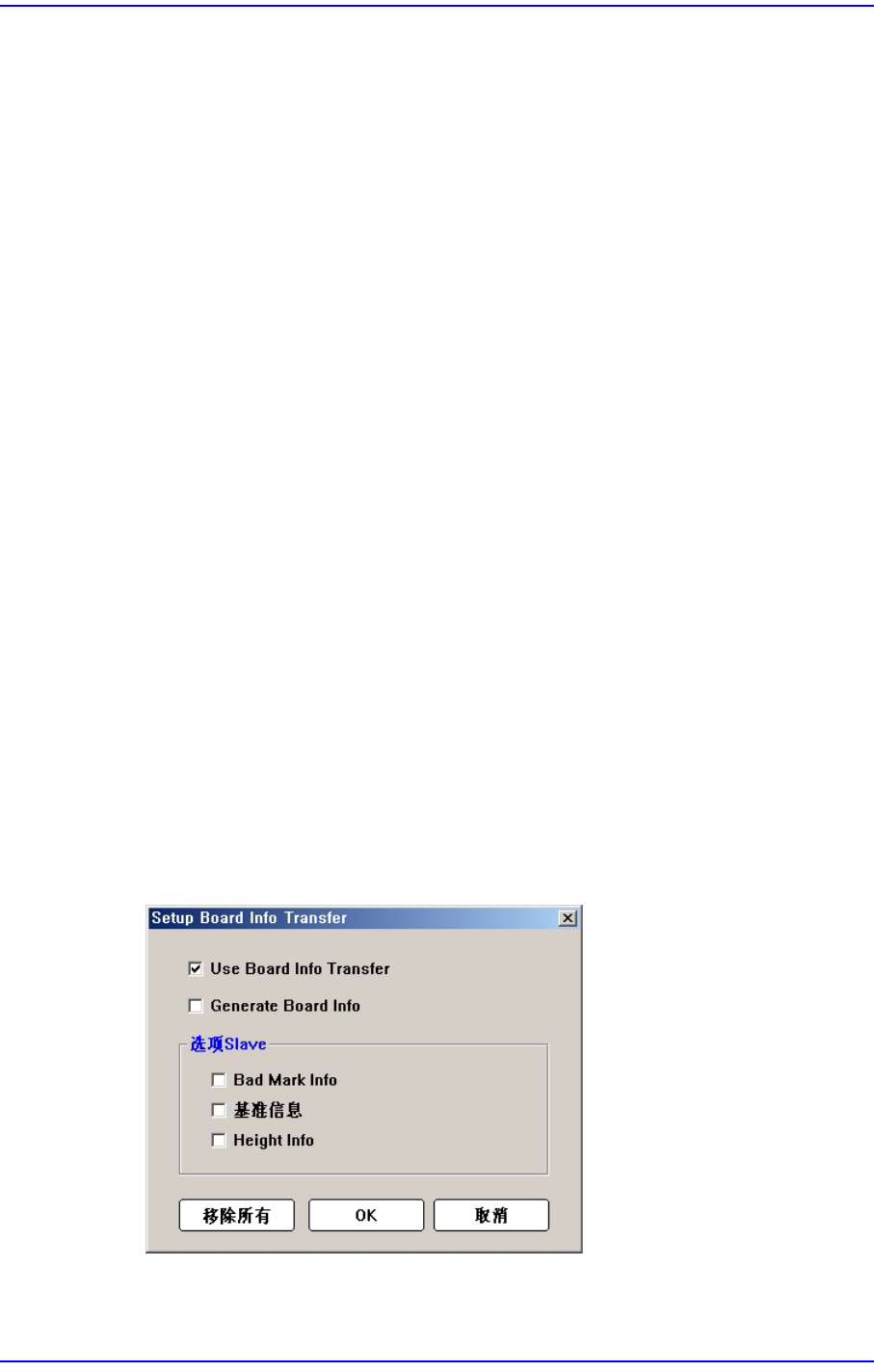

 <选项Slave>区

 <Bad Mark Info>复选框

需要把不良标记信息传输给下一个设备时圈选。该信息被传输给下一个

设备后，下一个设备将不识别不良标记而直接进行作业。

 <基准信息>复选框

针对阵列式PCB，如果需要把各阵列式基准标志信息传输给下一个设备

则圈选。该信息被传输给下一个设备后，下一个设备将仅仅识别阵列式

PCB的全局(Global)基准标志后进行作业。

 <Height Info>复选框

如果有Height传感器则可以测量PCB上表面的高度信息。如果需要把

PCB上表面的高度信息传输给下一个设备则圈选。

 <自动连接选项> 领域

 <带式喂料器>校验盒

选择该项目，Tape Feeder 中不使用 Auto Link功能。

 <振动式喂料器>校验盒

选择该项目，Stick Feeder中不使用Auto Link功能。

 <盘式喂料器> 校验盒

选择该项目，Tray Feeder中不使用Auto Link功能。

 <Tape Auto Link function> 校验盒

本设备提供耗尽贴装在 Feeder Base 的 Tape Feeder部件时，搜索其他供应相

同部件的Tape Feeder，利用Ta

pe Feeder 件

进行贴装的 Link功能。

搜索Tape Feeder时优先搜索贴装在前面Feeder Base的Tape Feeder。如果，前

面不存在相应的Tape Feeder，则搜索贴装在后面Feeder Base的Tape Feeder。

Default只使用于前面Feeder Base，选择此功能则可在前面和后面Feeder Base

都能使用Link功能。

 <Stick Auto Link Opt> 校验盒

如果与带式喂料器自动连接功能相同则对stick Feeder也适用自动连接功能。

 <Feeder Monitoring> 领域

生产中如果发生部件不足或废弃率不良则在‘生产’菜单的“生产监控”tap对话

13-17

系统设置

框显示部件不足警告（Shortage Warming）。

 <Shortage Warning Type> 领域

设置对喂料器的供应部件不足警告条件。部件不足警告支持‘长度’和‘生产

可能时间’两种模式。

 长度

如果以剩余部件REEL的长度为基准管理部件不足警告请点击此按钮。

如果剩余部件的长度短于此处设置的长度则发生部件不足警告。

点击〈长度〉按钮则右侧的编辑框被激活。请在编辑框以毫米单位输入

所要的长度。

 时间

要以生产可能时间为基准管理部件不足警报请点击此按钮。用部件

REEL中剩余的部件可供应的时间小于此处设置的时间就发出部件不足

警报。

点击〈时间〉按钮则激活右侧的编辑框。请在编辑框以分单位输入所要

的时间。

 <Error Warning Level> 校验盒

对带式喂料器发生废弃率警报为条件输入PPM单位的废弃率。只对满足此

处设置的废弃率以上的带式喂料器显示在‘生产’菜单的“生产监控”TAP对

话框。

 <刻度> 选项按钮领域

可设定设备中MMI使用的单位系(mm/inch/mil)。

 <机器移动之前确认> 选项按钮领域

移动之前可设定确认窗显示与否。

 <不> 选项按钮: 选择此按钮时，向设备传送移动命令时，不显示Check信息

框。

 <Z 轴> 选项按钮: 选择此按钮时，向设备传送移动命令时，如果是Z轴的移动

命令时，显示检查信息框。

 <XY, Z 轴> 选项按钮: 选择此按钮时，向设备传送移动命令时，如果

是XY

, Z

轴的移动命令时，显示检查信息框。

 <更新> 按钮
