6.6. 2D Barcode
6.6.1. 环境设置
本功能是可以跟LTS(Lot Tracking System)联动使用的选项功能，是使用条码识别安
装在Feeder Base的T带式喂料器的功能。
2D Barcode使用时

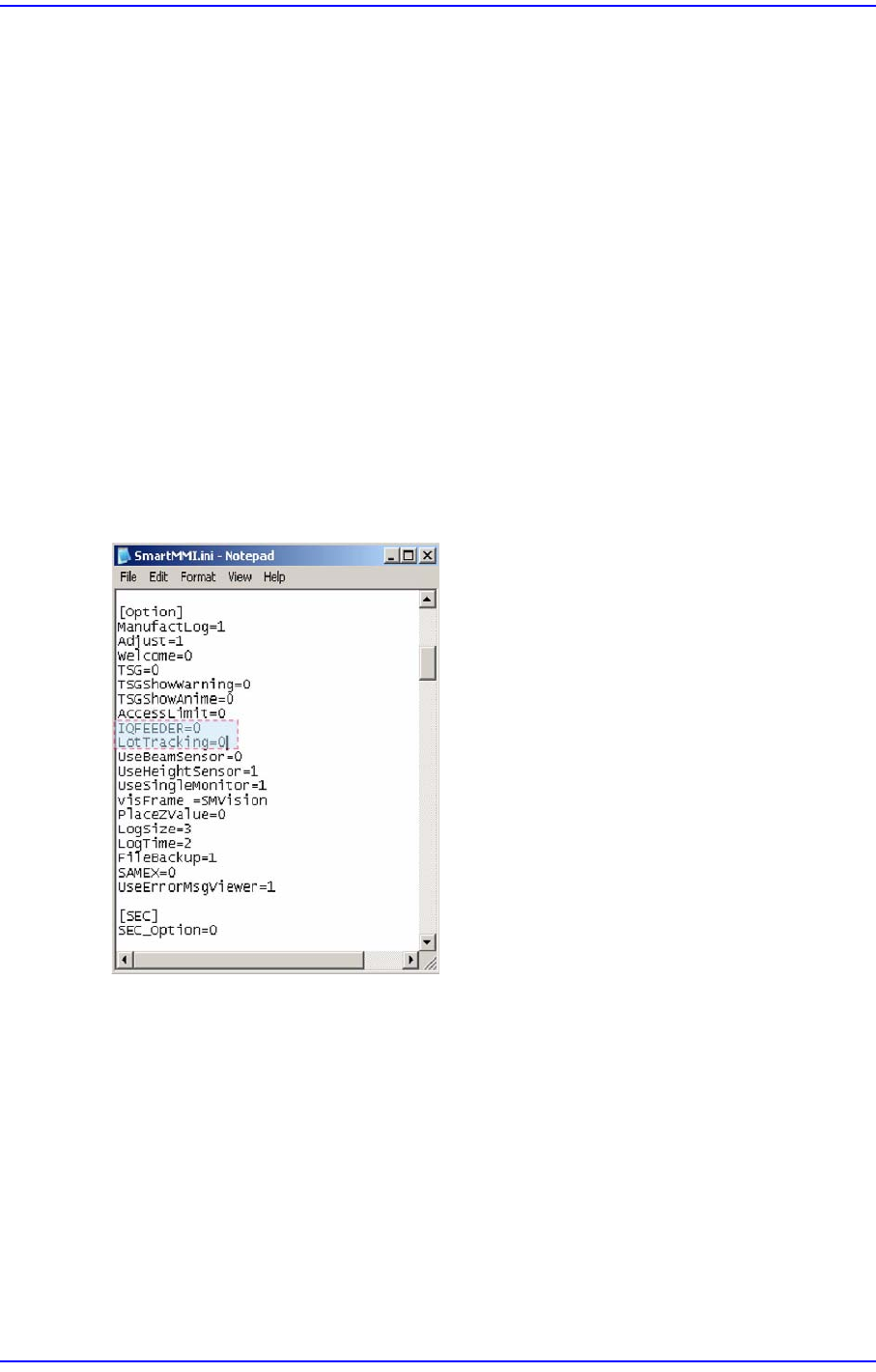

“C:\SmartCM\bin\SmartMMI.ini” 文件的[Option]项目中设置成 IQFEEDER=1,
LotTracking=2。那么“Board Definition对话框的” ‘2D Barcode’ 按钮被激活。
1D Barcode使用时
“C:\SmartCM\bin\SmartMMI.ini”文件的[Option]项目中设置成IQFEEDER=1,
LotTracking=1。
Barcode 不使用时(Default设置)
“C:\SmartCM\bin\SmartMMI.ini”文件的[Option]项目中设置成IQFEEDER=0,
LotTracking=0。
6-38
Samsung Component Placer SM431 Administrator’s Guide
6.6.2. Barcode Position

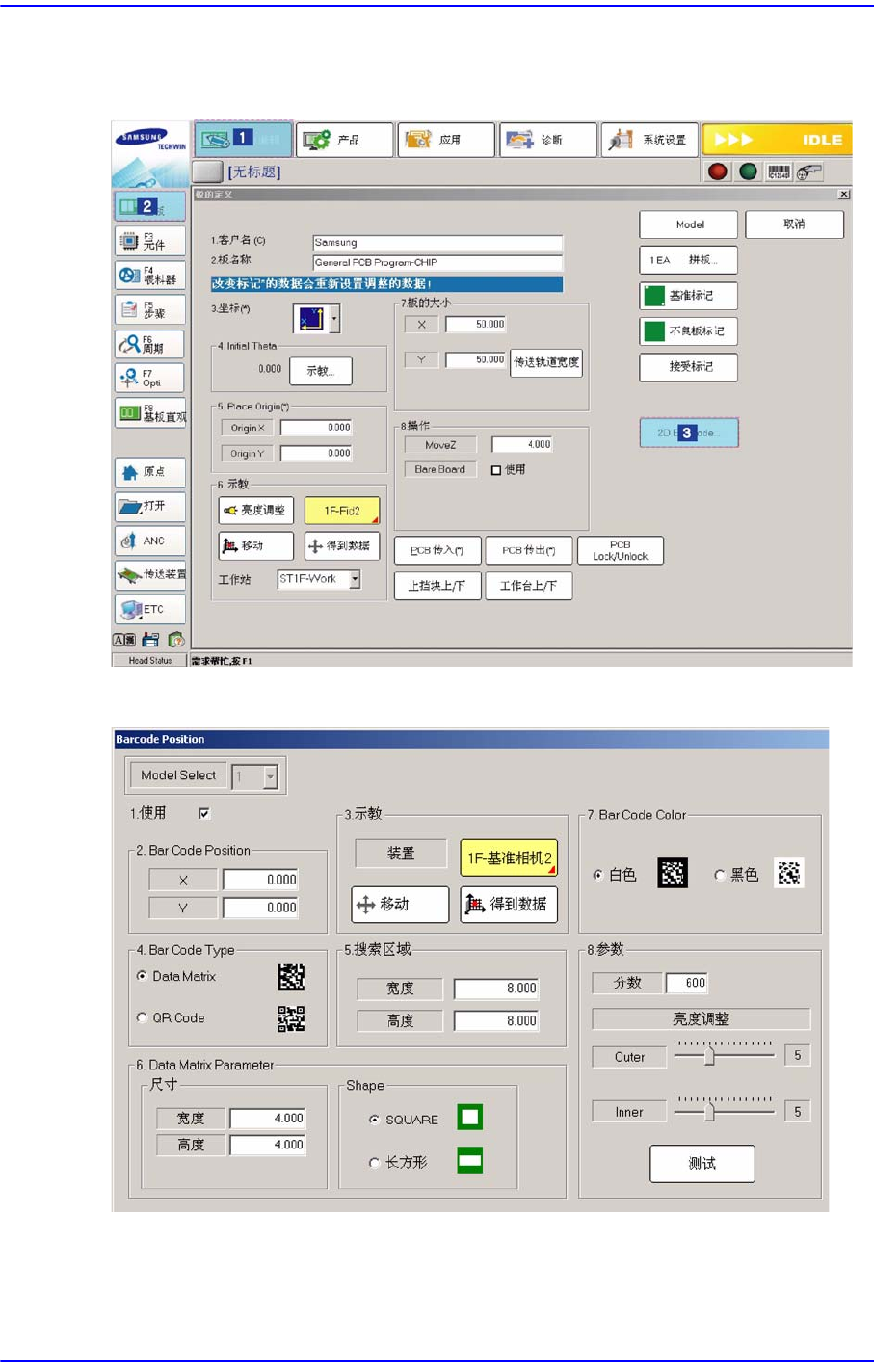

图
6.9 ‘Barcode Position’
对话框执行顺序
图
6.10 ‘Barcode Position’
对话框
<Model Select> 组合框
Multi PCB时
6-39
Board
定义
在‘基板定义’对话框中自动选择所选的模型并对应的组合框为非激活状态。
Block PCB时
选择要设置的模型后，请设置其他的项目。
<1.使用> 校验框
选择、校验2D Barcode功能使用与否时使用2D Barcode功能。
<2. Bar Code Position >领域
表示2D Barcode位置。
<3. 示教> 领域
为了识别PCB上的2D Barcode把示教相机移动到Barcode上时使用。
<4. Bar Code Type>领域
设置2D Bar Code Type。
<Data Matrix> 选项按钮
固定大小的四角形模块信息储备方式的Barcode。
<QR Code> 选项按钮
纵横两方向信息储备方式的Barcode。
<5. 搜索区域> 领域
在相机获取的形象中设置检查 2D Barcode存在与否领域的大小。
<宽度> 编辑框
设置X轴方向检查的范围。一般设置为8 mm。
<高度> 编辑框
设置Y轴方向检查的范围。一般设置为8 mm。
<6. Data Matrix Parameter> 领域
<尺寸> 领域
<宽度> 编辑框
设置2D编码
的X方向
大小。一般设置为4 mm。
<高度> 编辑框
设置2D Barcode的 Y轴大小。一般设置为4 mm。
<Shape>领域
<SQUARE> 选项按钮
设置正四角形条码
<长方形> 选项按钮
