7-29 元件的登记 Body 识别时 设定 Sampling 程度。 (0~10, 0 : auto) < 方向检测 > T AP 画面 在 IC 部件及 Ball 部件中相同 适用。 < 实体极性 > 组合框 设置要执行方向检验 Body 的 Polarity 。 - 不用注意 要执行方向检验的 Body 跟 Polarity 无 关地进行识别时选择。 - 黑夜灯 要执行方向检验的 Body 比背景暗…
7-28
Samsung Component Placer SM431 Administrator’s Guide

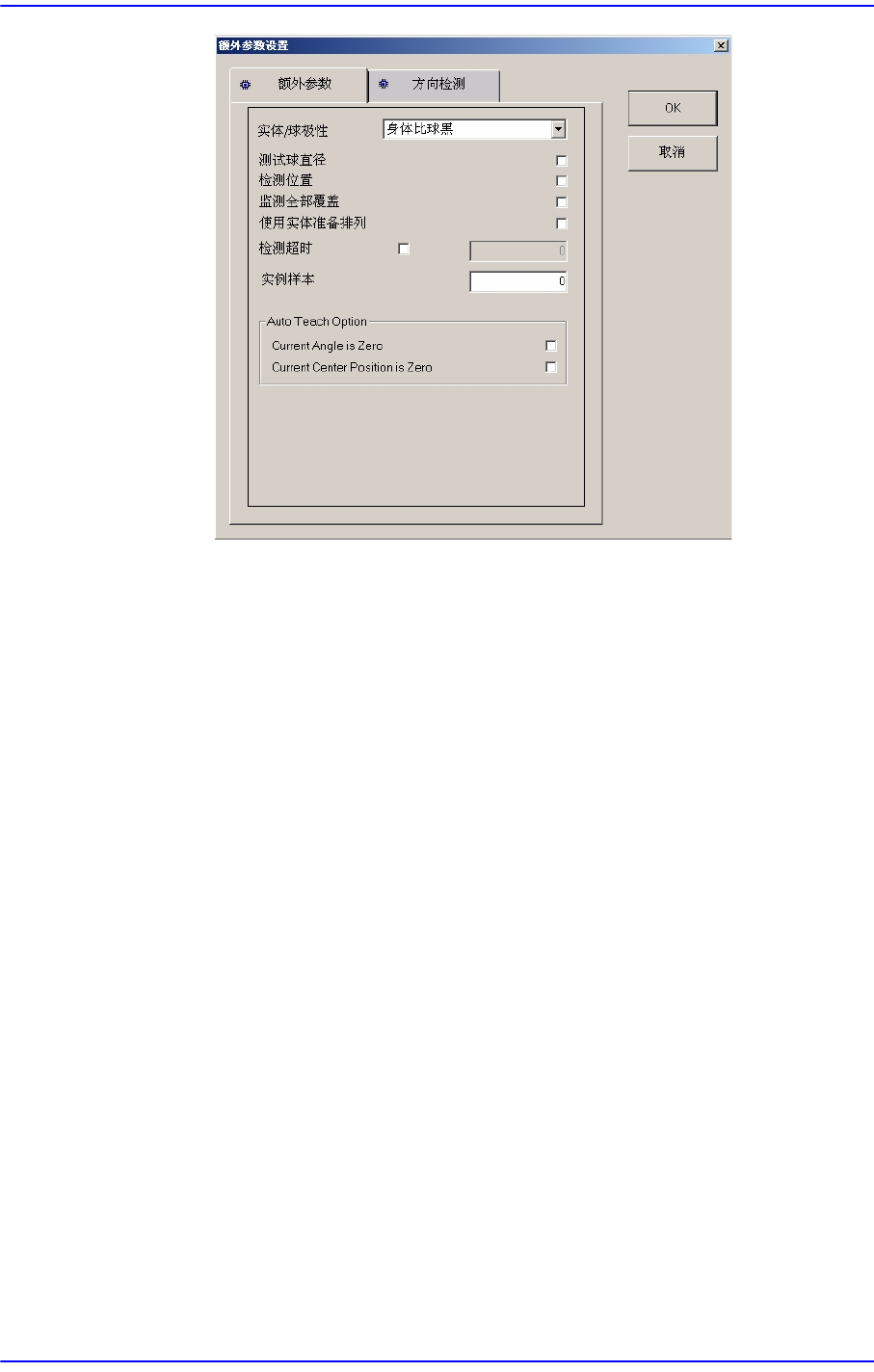

<实体/球极性>校验盒
设置Body和Ball间的亮度。
- 身体比导程黑
Body比 ball暗时
- 实体比导线轻
Body比 ball亮或者亮度相差不大时
<测试球直径>校验盒
检查各ball的直径校验直径是否在容许值以内。
<检测位置>校验盒
检查各ball的位置，校验位置是否在容许值以内。
<监测全部覆盖>校验盒
此选项已校验，则检查所有ball，当 所 有 ball都在容许误差范围内时
识别成功, 尚未校验时尽管一部分ball出现失败也利用剩余ball计算
出部件的中心。
<使用实体准备排列>校验盒
部件识别时利用部件的Body 信息计算出部件大概的位置。
<检测超时> 校验盒
部件识别时设定识别时间(单位 msec)
<实例样本> 编辑框
7-29
元件的登记
Body识别时设定Sampling程度。 (0~10, 0 : auto)

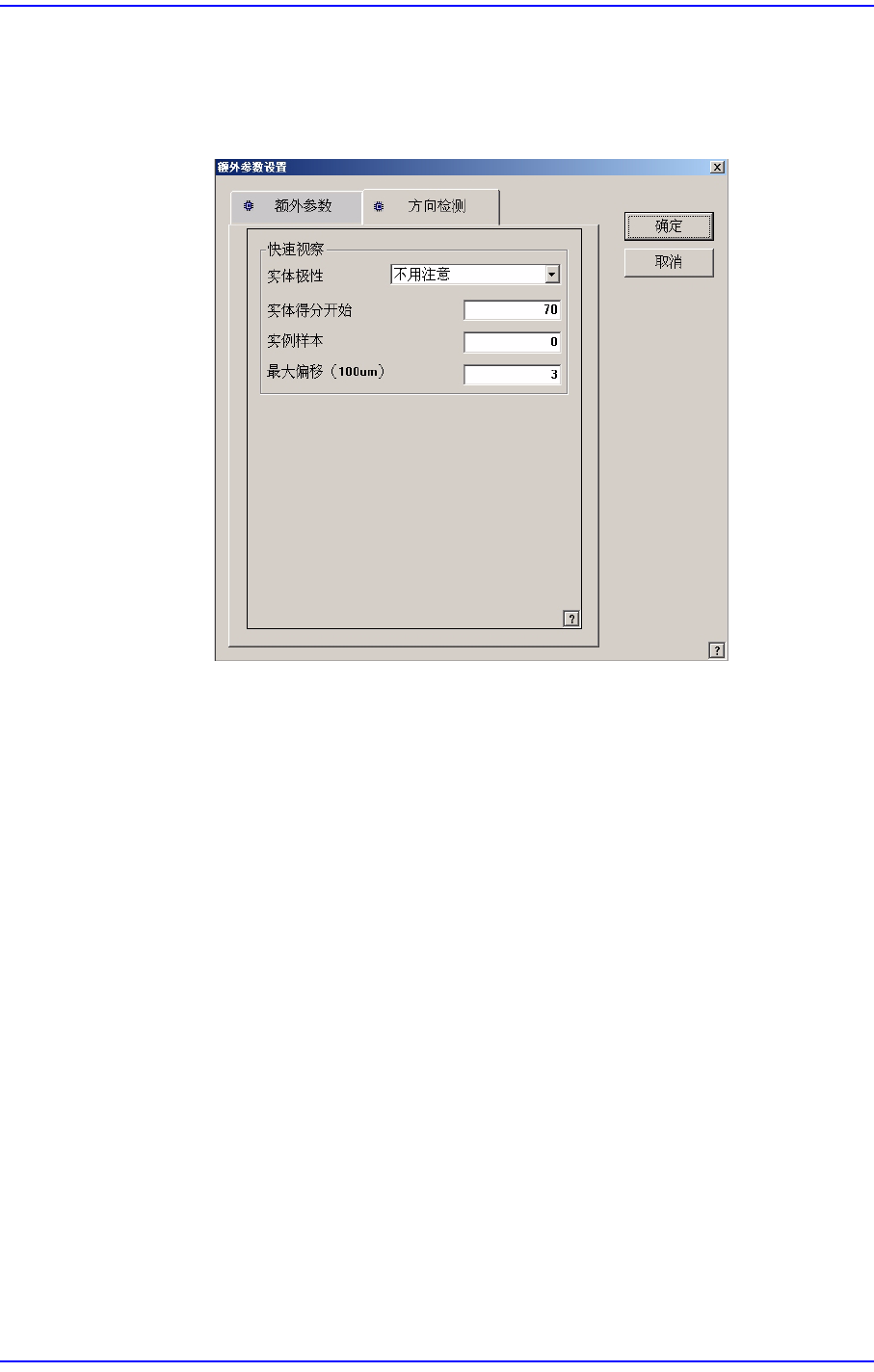

<方向检测> TAP画面
在IC部件及Ball部件中相同适用。
<实体极性> 组合框
设置要执行方向检验 Body的 Polarity。
- 不用注意
要执行方向检验的Body跟Polarity无关地进行识别时选择。
- 黑夜灯
要执行方向检验的Body比背景暗时选择。
- Light on dark
要执行方向检验的Body比背景亮时选择。
<实体得分开始>编辑框
设置要执行方向检验 Body的 Threshold。 (0~100)
<实例样本>编辑框
设置要执行方向检验 Body的 Sampling程度。 (0~10, 0 : auto)
<最大偏移（100um）> 编辑框
设置要执行方向检验 Body的最大容许误差。 (0~10)
<轮廓> 按钮
使用设定的Align 数据把部件的外形显示在 SMVision’窗口。
7-30
Samsung Component Placer SM431 Administrator’s Guide

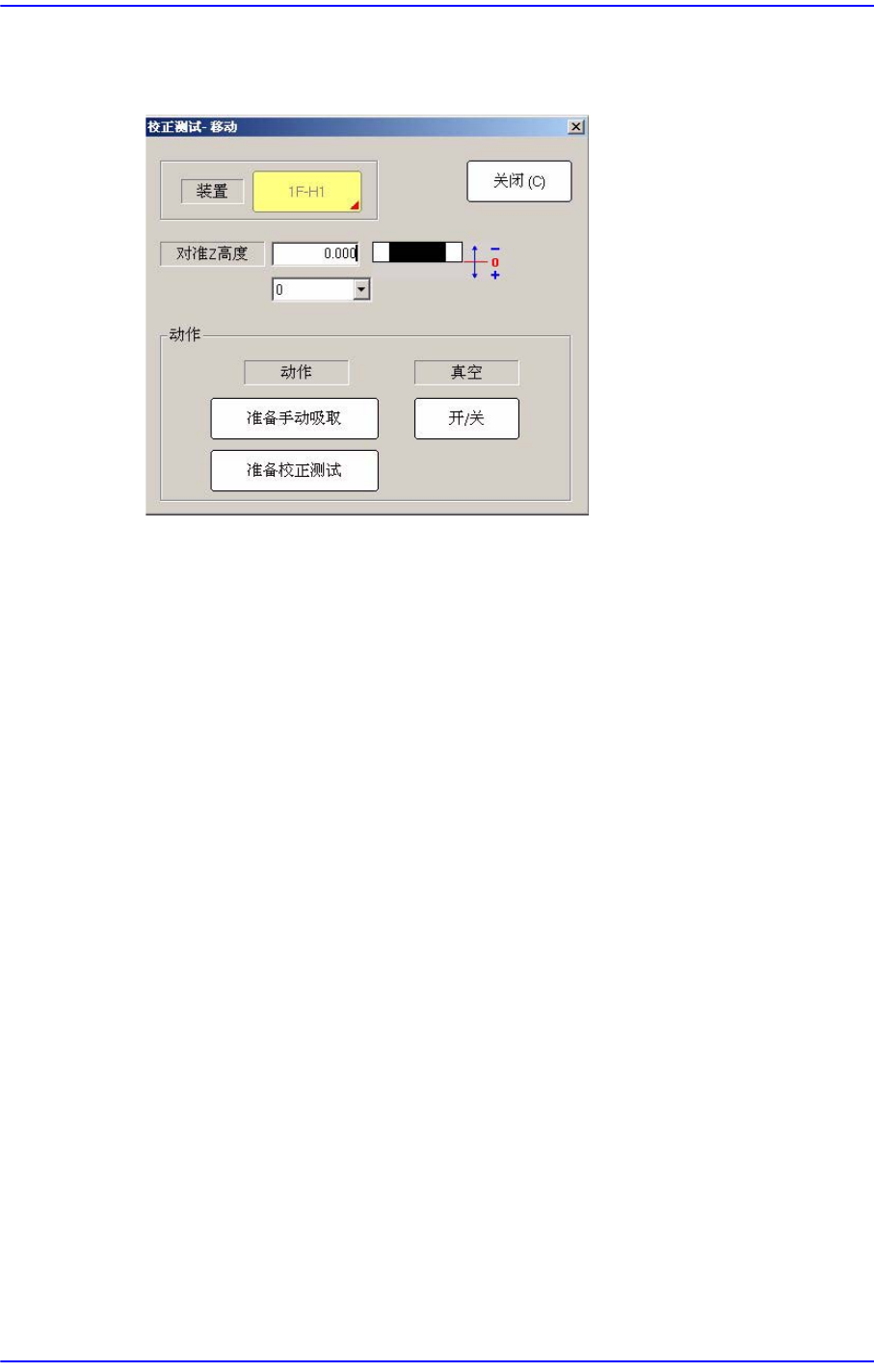

<移动控制> 按钮
用于手动吸附部件进行部件识别检验。点击此按钮则显示如下对话框。
<装置> Selection control
选择使用在部件识别的摄象机。
部件编辑对话框的<相机号.>组合框中设置为 “基准相机” 时，<装置
>Selection control非激化。(各基准相机相应的磁头设置为默认)
选择了“固定相机”后才能选择Head。
<对准Z高度> 编辑框
设定需要识别的高度。以部品的底面为准，识别其上面时设定‘–’值，识别其
下面时设定‘+’值。
<动作> 领域
<准备手动吸取> 按钮
为了手动把部件吸附在插入到 Spindle的Nozzle Holder的Nozzle端头,把
Head Assembly移动至Home位置。此时，符合吸附部件的Nozzle应安装
在Head上。
<准备校正测试> 按钮
准备部件识别测试。识别部件的照相机为 “基准相机”时，插入在Spinder
的Nozzle Holder上的Nozzle的端头Z轴高度移动至识别部件高度（Align
Height）后关
闭Mirr
or并照射照明。
识别部件的照相机为“固定相机”时，插入在Spinder的Nozzle Holder上
的Nozzle的端头Z轴高度移动至安全高度后，Head Assembly移动到Fix
照相机的位置并Nozzle的Z轴高度移动至识别部件高度（Align Height）
位置。
