4-2
Samsung Component Placer SM431 Administrator’s Guide
4.1. Tools
4.1.1. 查看 SMVision 显示窗
4.1.1.1. SMVision 构造

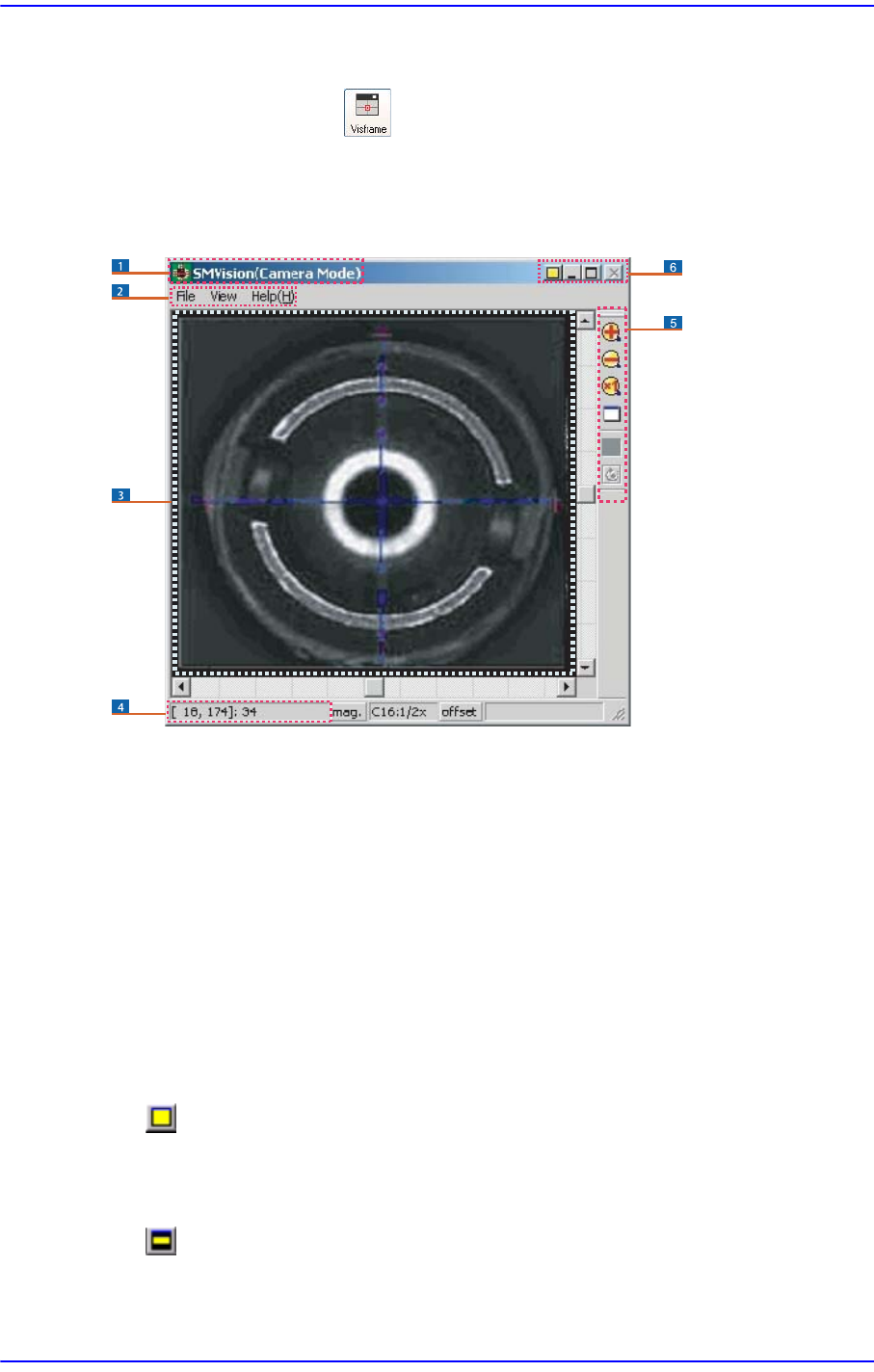

图
4.2 SMVision window
1: Titlebar
2: Menu
3: Display window
4: Status bar
5: Toolbar
6: System menu
4.1.1.1.1. 标题栏(Titlebar)
说明SMVision的方式状态。
4.1.1.1.2. 系统菜单(System menu)
表示SMVision的‘Normal mode’ 状态。点击按钮则把 SMVision变更为 ‘Compact
mode’。 Normal 方式中因 MMI画面更换SMVision大小也可最小化，
表示SMVision的‘Compact mode’ 状态。点击按钮则把VisFrmae变更为 ‘Normal
4-3
其它
快捷菜单
mode’。 Compact方式中SMVision存在于画面最上面，大小无变更。
备注 将鼠标放在Display window上，在按住键盘上 ‘shift’键的同时双
击鼠标左键，此时就会转换到 ‘super compact’模式。
SMVision最小化
SMVision最大化
4.1.1.1.3. 标题栏(Toolbar)
扩大形象。
缩小形象。
实际大小显示形象。
4.1.1.1.4. 菜单(Menu)
4.1.1.1.4.1.File
Bitmap Save…
文件形式保存显示在SMVision的影象。
Export Device…
文件形式保存最近识别的部件信息。
Memory Save…
文件形式保存最近识别的影象。
Exit
结束SMVision。
4.1.1.1.4.2.帮助

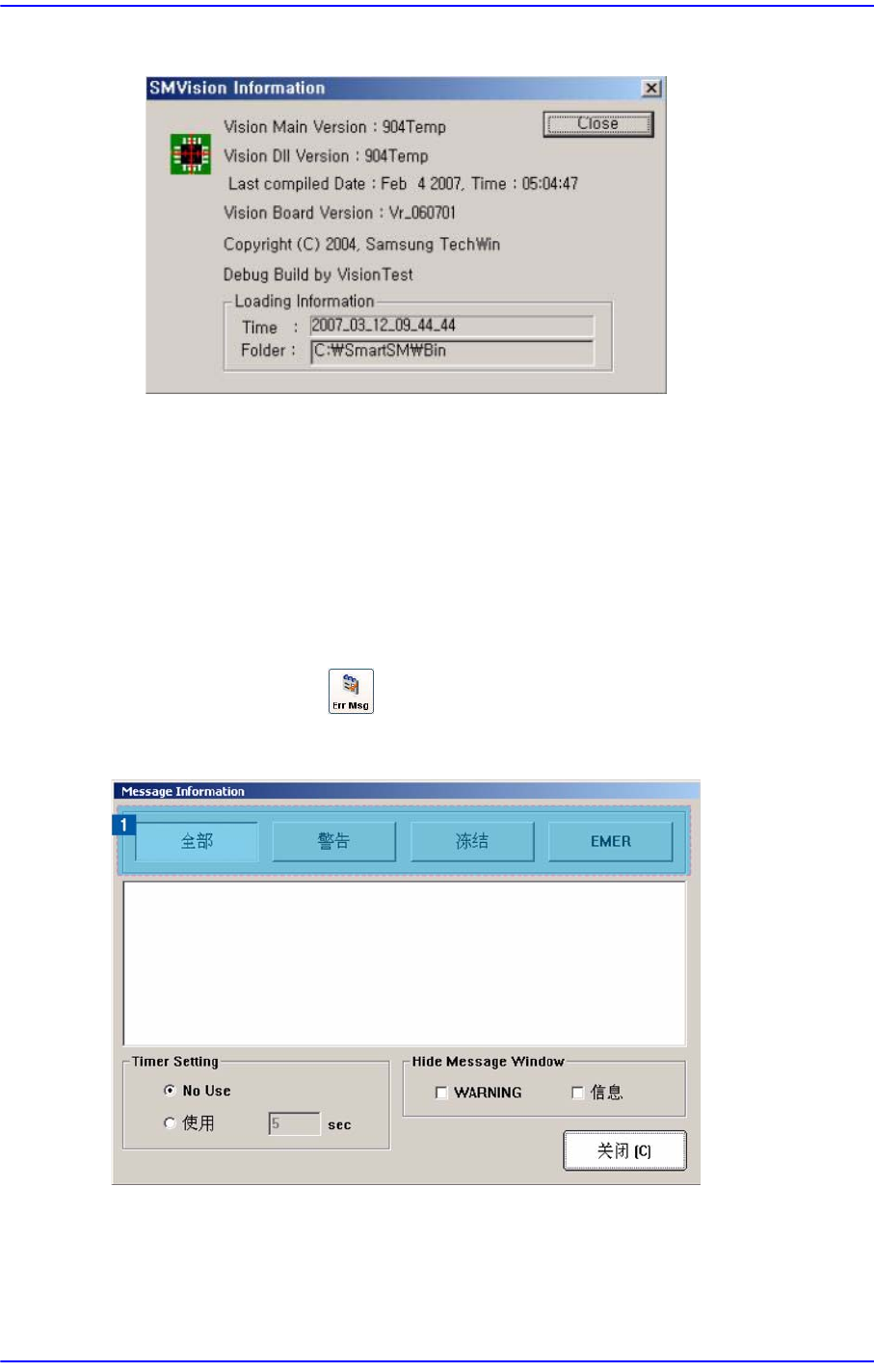

SMVision Info…
4-4
Samsung Component Placer SM431 Administrator’s Guide
显示SMVision版本信息。
4.1.1.1.5. 显示窗(Display window)
显示照相机的实际影像，捕捉影像，bitmap形象。
4.1.1.1.6. 状态栏(Status bar)
输出画面的放大比率。
4.1.2. Message Information
显示与设备操作相关的故障信息。点击相应的按钮可以按故障类型选择查看。
1:
按照提示类型加以选择
<按照提示类型加以选择> 领域
单击所需要的键后可以按照错误类型进行选择并查看。
