供应装置的设置
第8章. 供应装置的设置
8.1. 喂料器（Feeder）[F4]
‘喂料器’菜单编辑有关带式喂料器, 杆式喂料器, 多盘式喂料器的数据。它可以进行
指定装在各喂料器的部品，吸着部品位置的示教，吸着部品测试等操作。选择此功
能时的初始画面为带式喂料器画面。
8.1.1. 喂料器基座 （Feeder Base）
选择喂料器座时显示如下的对话框，同时在这个对话框可以编辑有关喂料器座的数
据。
图
8.1 “
喂料器
:
喂料器座
”
对话框
<Grid> 领域
它显示喂料器座上的包括喂料器类的各种装置（设备）安装状态，同时可以编辑
安装位置。
<No> 列
它是喂料器座Slot的排列编号。空压式喂料器座上有60个Slot。
SM431、SM431L的喂料器底座上具有42个插槽，SM451的喂料器底座具有
60个插槽。
8-2
Samsung Component Placer SM431 Administrator’s Guide
<Part> 列
选择装在该Slot的Part。用鼠标单击<Part>列时显示组合框，组合框中有在
<1.2元件>登记的部品当中通过 “带式”供应的部品清单。
在这个部品清单选择将要装的部品。下一个是在<Part>列的组合框选择部品
的画面。

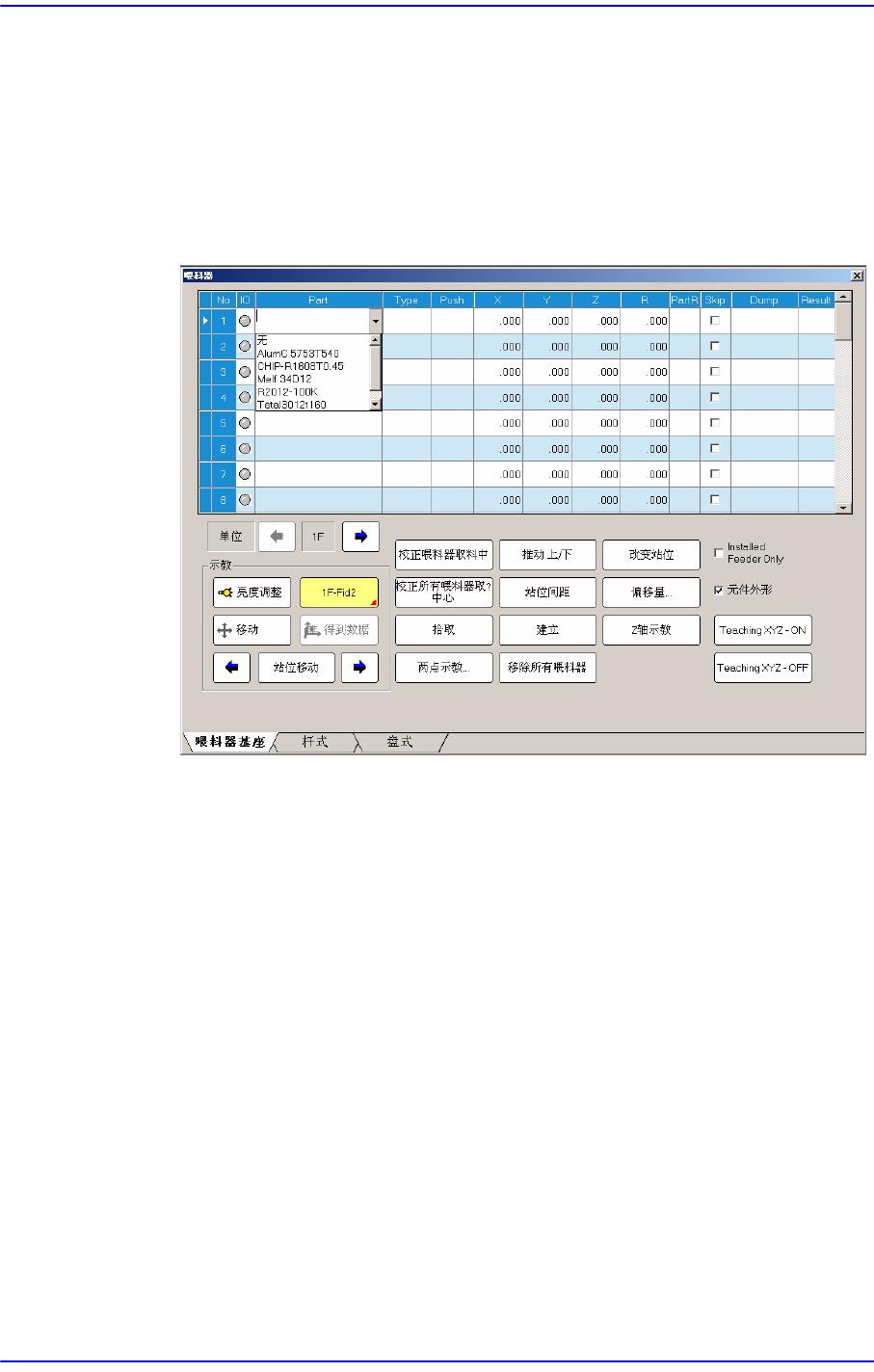

图
8.2 “
喂料器
:
在喂料器座选择元件时
”
画面
<Rank>列
如果是LED元件，可以登记Rank后进行管理。如果没有在元件登记对话窗
口上登记LED元件，<Rank>列不会被激活。(仅限于SM431L使用。)
下面是在喂料器底座上选择了供应LED元件的喂料器后在<Rank>列选择
Rank的画面。
