Machine Calibration
12.3.11.2. Head Offset Calibration
测量Gantry的基准相机中心到各 Head中心的距离(XY Offset)。
为了给各Head的 XY Offset进行校正，作业前首先要确认Calibtation Tool是否在正
面ANC的Calibtation Tool位置上。
1: Calibration Tool Position
下面是 Head XY Offset的校正步骤。
1. 单击<准备吸嘴>按钮，在ANC2号孔中插入 CN400吸嘴。
2. 圈选<自动下一步>复选框后再单击<Head Offset>键，将自动校正选定 Gantry并
显示其结果。
如果需要以手动方式进行，则圈选<没有实际运动（手动）>复选框后单击<Head
Offset>键，然后按照下列步骤进行。
则在消息窗显示“首先，我们必须把所有吸嘴手动离开朝向。将Z轴调制低处，
单击[下一步]”消息。为手动除去所有贴装在磁头的吸嘴，拉下磁头的Z轴请单
击<下个 >按钮。
3. 那么, Head Assembly移动到设备指定的位置后，拉下所有Z轴。此时，请手动除
去已帖装的所有吸嘴。
4. 显示“下一步，将标准工具粘贴在头部 1。单 击 [下一步]向下移动。移动后，手动
粘贴工具到首部。”消息。在磁头1号的吸嘴支架上手动安装CN400 吸嘴后请单
击<下个>按钮。
5. 显示“调整工具移动到中心位置。移动，单击[下一步 ]”消息。 为了
HeadAssembly移动到固定相机1的中心
位置请
单击<下个>按钮。
6. 显示“准备标准。对于标准，单击[下一步]” 消息。此时,单击<亮度>按钮，在”
亮度控制”对话框中’SMVision’窗口显示的 Ficucial Mark明显为止调整照明亮
度后单击<下个>按钮
12-54
Samsung Component Placer SM431 Administrator’s Guide
7. 自动执行 Calibration后完成 Calibration则如下图显示结果值，请单击<下个> 按
钮。
8. 显示“下一步，把调整吸嘴从头1上卸掉。 单击[下一步]下移头. \n移动后，用手
把调整吸嘴从头上卸下来。”消息。 为了在磁头1号的吸嘴支架手动除去
Calibration Nozzle。 请单击<下个 >按钮。
9. 请按照对磁头1的校正方法，同样地从Head 2~ 8执行校正。

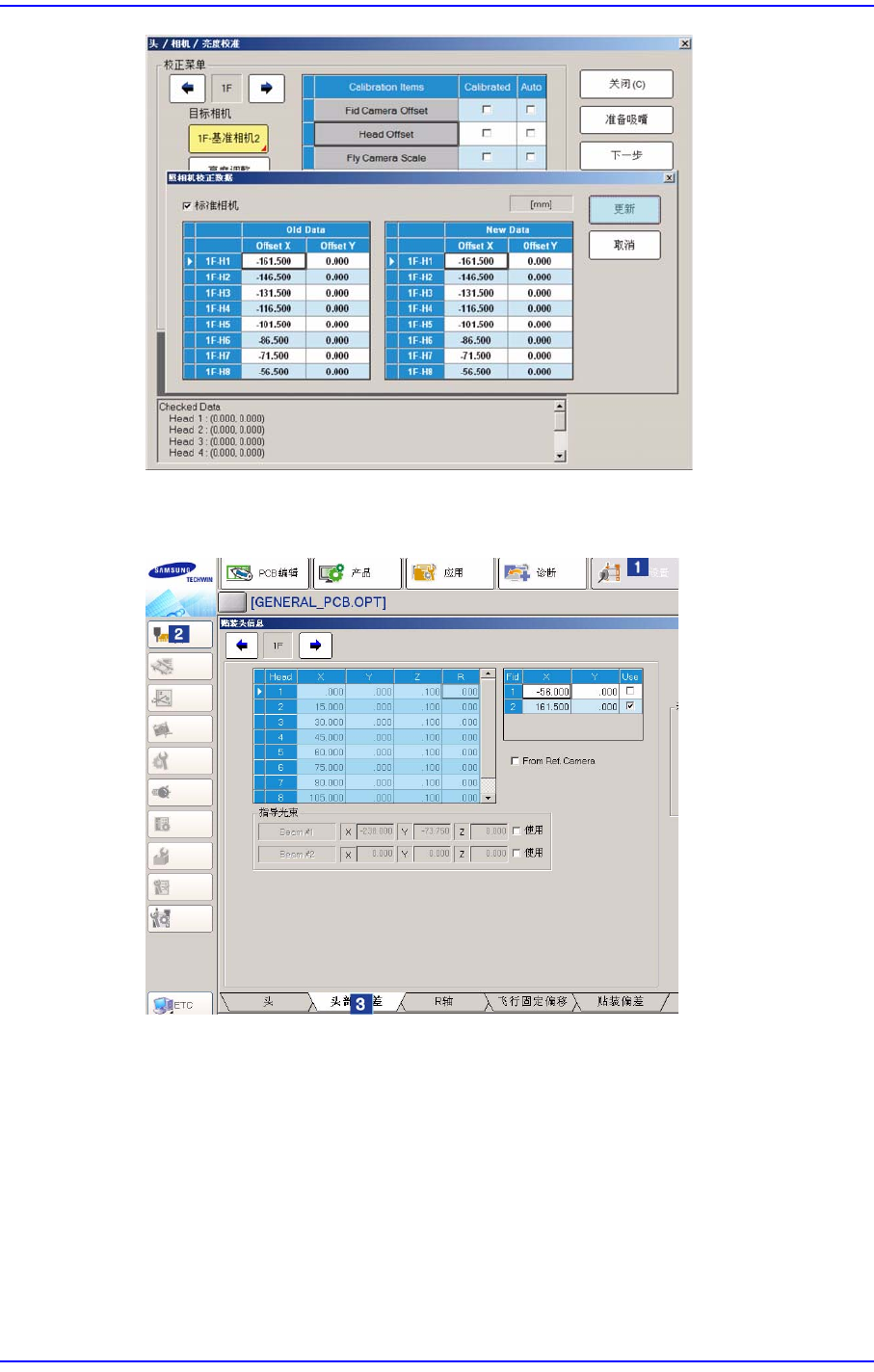

10. 对所有磁头正常完成校正次序如下图显示结果值。要在设备中适用校正值请单
击<确定 >按钮。
12-55
Machine Calibration
11. 利用 Gantry选择用箭头键选择“1R”后，像“1F”一样进行校正作业。结果可以在
“HEAD偏移"TAP对话框确认。
