7-15
元件的登记
<速度> 领域
吸附(Pickup), 贴装(Place), 部件废弃(Dump)作业时设置驱动电动机的驱动速
度。
应全面考虑吸嘴的种类、部件的重量、部件的吸附面积等因素，适当地设置
速度。
驱动速度如下所示，各驱动速度有关的速度Profile已Setting在系统。
1-最快: 最快的速度。
2-快: 快的速度。
3-中速: 比较快的速度。
4-慢速: 比较慢的速度。
5-最慢: 最慢的速度。
<XY> 组合框
选择XY 轴驱动电动机的驱动速度。
根据不同的部件，如果速度不适当，可能频繁发生无法完成实际贴装的
错误。
<R> 组合框
选择R轴驱动电动机的驱动速度。 根据不同的部件，如果速度不适当，
可能频繁发生无法完成实际贴装的错误。
<Z 吸料向下> 组合框
为吸附部件磁头下降时选择 Z轴驱动电动机的驱动速度。 根据不同的部
件，如果速度不适当，可能会迸出部件，发生吸附错误
根据需要可同时使用“Soft Touch”功能。该功能请参阅<其它>区的“<装
贴方法>组合框”的说明。
<Z 吸取后上升> 组合框
部件吸附后，磁头上升时选择 Z轴驱动电动机的驱动速度。 根据不同的
部件，如果速度不适当，可能会产生吸附的部件脱离吸嘴，发生吸附错
误。
根据需要可
同时使用“Soft Touch”功能。该功能请参阅<其它>区的“<装
贴方法>组合框”的说明。
<Z 向下贴装> 组合框
为贴装部件磁头下降时选择 Z轴驱动电动机的驱动速度。 根据不同的部
件，如果速度不适当，可能会产生裂缝或影响贴装的部件产生不良问
题。
根据需要可同时使用“Soft Touch”功能。该功能请参阅<其它>区的“<装
贴方法>组合框”的说明。
7-16
Samsung Component Placer SM431 Administrator’s Guide
<Z 贴装后上升> 组合框
部件贴装后，磁头上升时选择 Z 轴驱动速度。 根据不同的部件，如果速
度不适当，可能会对贴装程度产生负面影响。
根据需要可同时使用“Soft Touch”功能。该功能请参阅<其它>区的“<装
贴方法>组合框”的说明。
<Z 识别速度 > 组合框
是设置为了在Pix照相机中识别部件下降上升 Z轴的速度或Fly照相机识
别部件后移动到Z轴移动高度的移动速度的项目。
与<速度 >领域及<装贴方法>组合框中设置的Z轴速度分别适用，只适
用于为了识别部件的Z轴的动作速度。在已有设备的上述两个动作时参
考Z Place Down/UP动作速度进行移动。
故为了保障精度调慢Z Place Down/UP速度时，移动到Z轴识别高度的动
作和识别后从Fly照相机移动到Z轴移动高度的移动动作也只能变慢。
为了克服此类弊端增加了指定上述两动作速度的功能。
与Z轴下降速度相关的容易发生吸附故障的微小部件时，在此改变值执
行识别测试，设置识别成功时的值登录部件。

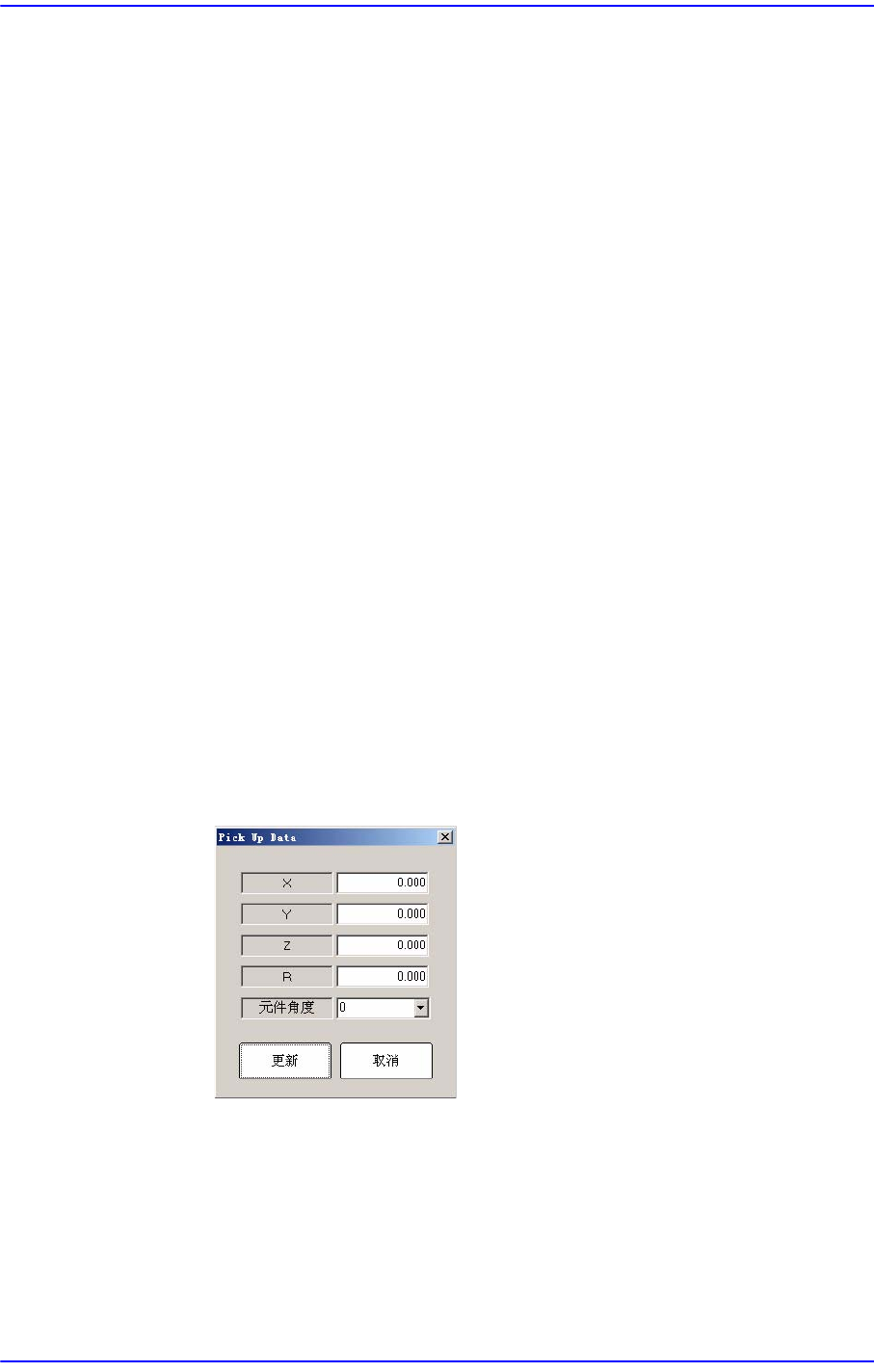

<Pick Up Offset>键
可以在吸附特定元件时设定吸附点坐标的偏置。某些特定元件的实际吸
附点可能与设定为基本值的吸附点不同。
此时，需要对该元件进行实际吸附点的示教过程后把吸附点偏置储存到
这里，再把该元件登记为作业元件后，就能对该元件的吸附点自动设定
偏置而不必重新进行示教。
<流量设置> 领域
Flux部件时设定识别部件的方式。此功能在安装Flux装置的设备上可以使
用。
<类型> 组合框
不再流出
7-17
元件的登记
不是Flux不能使用 POP功能。
加速流量
部件浸入Flux后识别部件。
预定流量
识别部件后把部件浸入Flux。
<深度> 编辑框
用部件浸入Flux的深度设定Z轴高度。 用部件浸入Flux的深度设定Z轴
高度。
<力控制设置> 领域
吸附或贴装时，设置是否控制Z轴下降时给部件施加的力，安装多功能Head
Module的设备支持此功能。该功能可以适用于安装了支持压力控制的贴片
头模块的设备。
<类型> 组合框
没有用
不使用’控制力‘功能。
贴装
只在贴装时使用‘控制力‘功能。
拾取
只在吸附时使用‘控制力‘功能。
Both
在吸附或贴装时使用‘控制力‘功能。
<最大> 编辑框
设置控制力的最大值。
<其它> 领域
<抛料角度> 组合框
0,45,90,135,180,225,270,315
如果是连接器或大型IC之类的较大元件，在卸料(Dump)到卸料箱或托
盘的栈板时，必须设定卸料角度才能正常地进行Dump。
<装贴方
法> 组合
框
可在部件吸附及贴装时适用，与 <速度 >领域中设置的速度无关地吸附
及贴装、头部下降时，与PCB顶面距离2mm时Z轴速度为4(Slow)。
即对Z轴进行2阶段速度控制。例如，部件频繁发生裂缝，此时能降低Z
轴的总速度，但是同时也降低总效率。
