4-14
Samsung Component Placer SM431 Administrator’s Guide

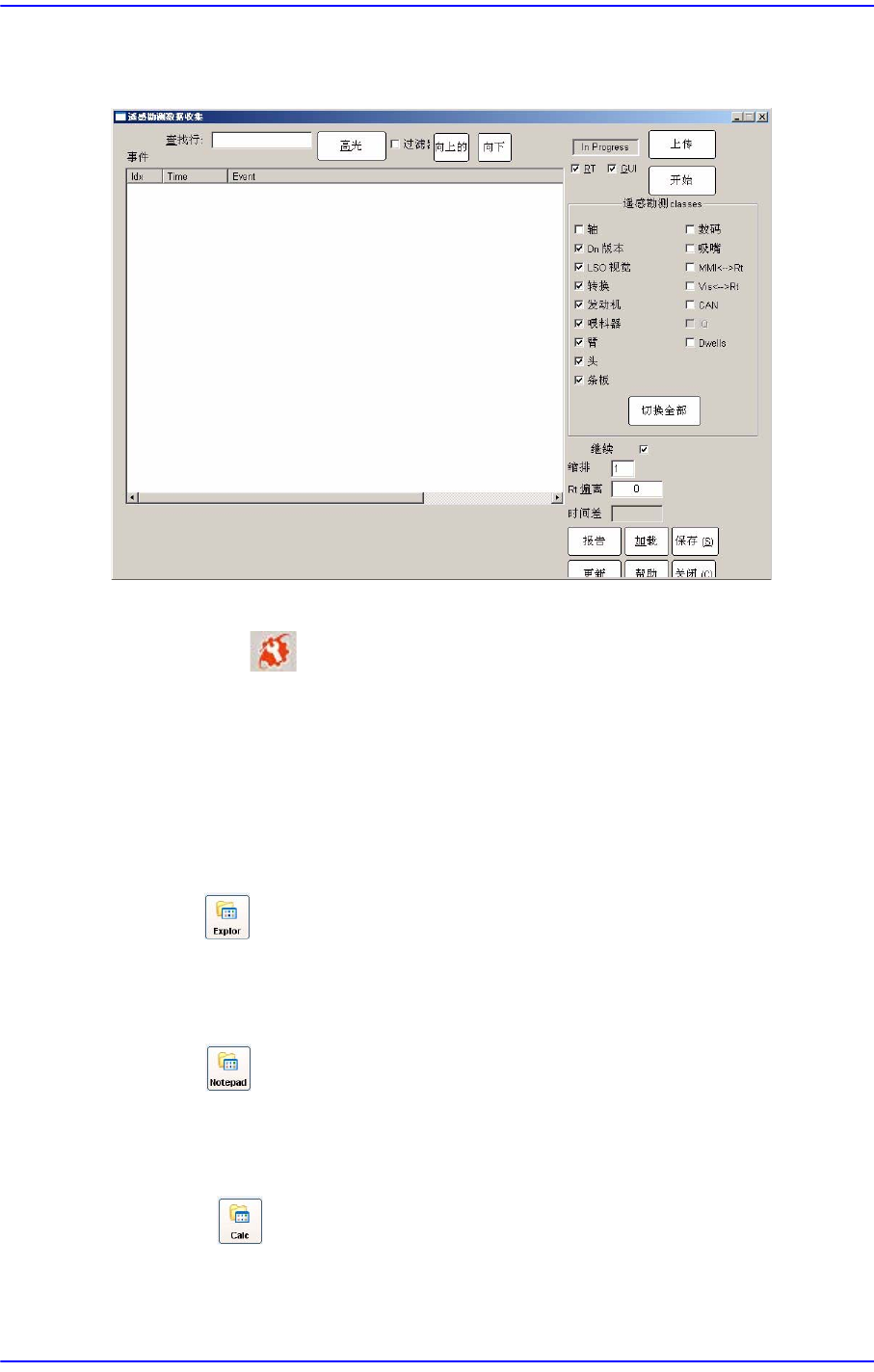

设备Debug用菜单。详细事项请参照Troubleshooting Guide的“1.1 Trouble Shooting
Guide
一般
”
4.1.11. PM Manager
PM Manager是在运行设备的应用软件MMI(Man-Machine Irterface)设备维护时使用
的管理菜单。通过PM Manager确认需要检查项目的检查周期, 通过预约检查功能可
以更效率地管理设备。 详细内容请参阅“
第
17
章
. PM Manager”。
4.2. Windows Tools
4.2.1. Explorer
执行Windows自带的浏览器。
4.2.2. Notepad
执行Windows自带的记事本。
4.2.3. Caculator
执行Windows自带的计算器。
4-15
其它
快捷菜单

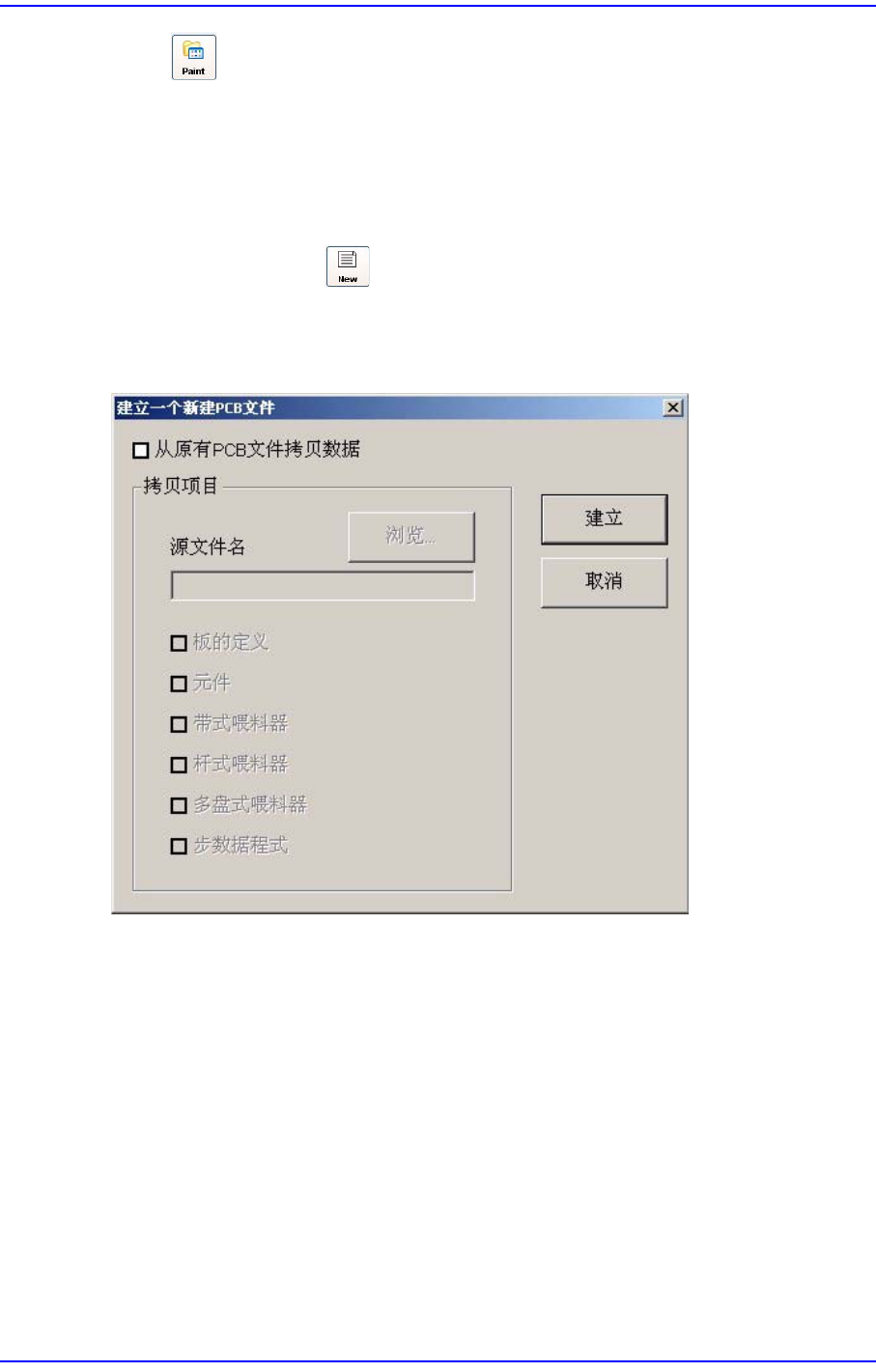

4.2.4. Paint
执行Windows自带的画图板。
4.3. File 菜单
4.3.1. 新建（New）[Ctrl+N]
编制新PCB文件时使用。点击“新”按钮则显示如下对话框。
图
4.5 “
建立一个新建
PCB
文件
”
对话框
<从原有PCB文件拷贝数据> 检查 盒
在已有的文件中复制特定数据编制新文件时选择此校验框。如果不选择此校验
框则用默认数据生成新文件。选择校验框则如下图激活<复制项目>领域。
4-16
Samsung Component Placer SM431 Administrator’s Guide
图
4.6 “
建立一个新建
PCB
文件
”
对话框
<浏览...> 按钮
使用已有的文件编制新PCB文件时使用。点击此按钮则显示“打开”对话框。
图
4.7 “
打开
”
对话框
<查找范围> 组合框
指定含有文件的目录。在目录框显示此处指定的目录的文件。
目录框
表示已有的文件。点击文件名则在 <文件名>编辑框显示其文件名。
<文件名> 编辑框
输入文件名。在上面的文件目录选择任一文件其文件名显示在此编辑框。
