8-10
Samsung Component Placer SM431 Administrator’s Guide

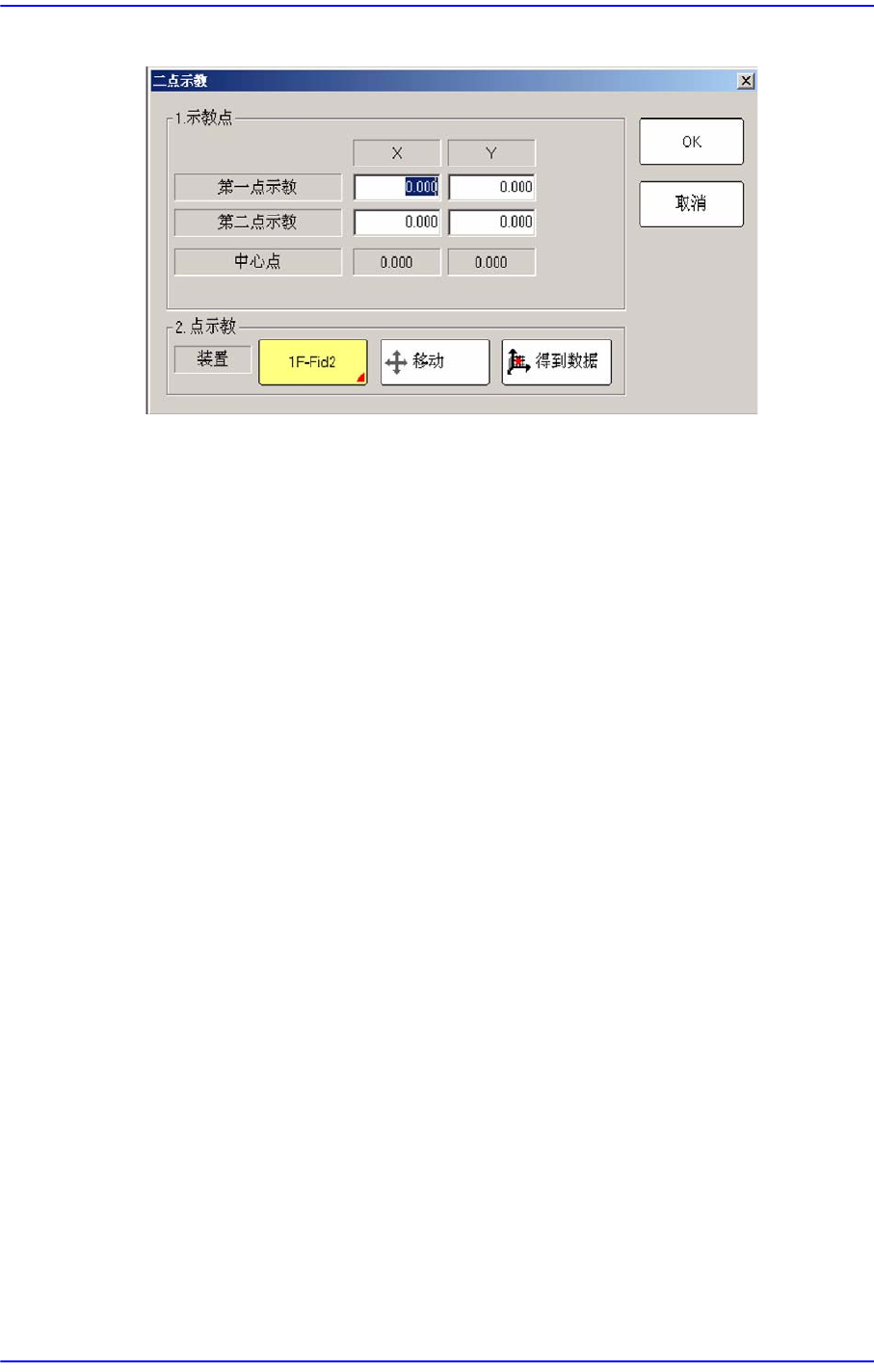

图
8.6 “
喂料器底座
”TAP
对话框的
‘2POINT TEACH’
对话框
<1. 示教点> 领域
设定用来计算中心点的对角线两段的2个点的位置。
示教第1个点: 设定对角线两段的2个点当中第一个点的位置。
示教第2个点: 设定对角线两段的2个点当中第二个点的位置。
中心点: 显示利用对角线两段的2个点算出的中心点。
<2. 点示教> 领域
为了进查找部件的正确吸附点执行‘两点示教’时使用。
<装置> Selection control
旋转XY轴驱动马达选择要移动到执行‘两点示教’的部件位置的Fiducial
camera时使用。可选择的对象如下。
Fid1: 选择对应Gantry的‘Fiducial camera1’。（选项）
Fid2: 选择对应Gantry的‘Fiducial camera2’。 (标准)
<移动> 按钮
在<装置 >Selection control中选择的Fiducial camera移动到要执行‘两点
示教’的部件位置。点击此按钮之前需要在 <1.测定点 >领域用鼠标选择
所要位置对应的测定点。
<得到数据> 按钮
<装置> Selection control中选择的对象为基准获取X, Y
坐标
。
<推动 上/下> 按钮
运行当前选择的带式喂料器的驱动气缸。运行气缸则上升喂料器的驱动LEVER
打开喂料器闸门。请在此状态下执行吸附点示教。
<站位间距> 按钮
选择此按钮则以各喂料器插槽坐标为1号插槽的吸附点为原点表示相对坐标。
8-11
供应装置的设置
然后解除选择则对各插槽设置的贴装点坐标通过实际示教设置的吸附点为基准
表示偏移坐标。
<移除所有喂料器> 按钮
删除所有当前设置在Feeder Base Unit的Tape Feeder。
<改变站位> 按钮
以前设置的Tape Feeder移动到别的Slot。 变更内容也在“贴装登录”对话框自动
反映。
<Current Slot> 领域
显示当前选择的Feeder 信息。
<New Slot> 编辑框领域
选择移动Tape Feeder的Feeder Base和Slot。
<OK> 按钮
保存编辑内容后关闭对话框。
<取消> 按钮
不保存编辑的内容关闭对话框。
<偏移量 ...> 按钮
偏移一律适用于在<Grid>领域选择的喂料器的吸附点Z轴坐标。
<Z>编辑框
输入Offset值。
8-12
Samsung Component Placer SM431 Administrator’s Guide
<OK> 按钮
保存编辑内容后关闭对话框。
<取消> 按钮
不保存编辑的内容关闭对话框。
<Z轴示教 > 按钮
利用空压自动测定对Feeder吸附点的Z轴高度。 在HEAD的喷嘴槽插入CN040
喷嘴后在“喂料器底座”TAP对话框的<Grid>领域选择要测定Z轴高度的带式喂
料器，然后点击<移动>按钮。
然后点击此按钮则自动执行Z轴高度测量。
<Installed Feeder Only> 校验框
在“喂料器登录”对话框的<Grid>领域只显示安装的喂料器。
<元件外形> 校验框
如果选择此校验框，为确认吸附位置把Fiducial Camera移动到相应喂料器位置，
则在SMVisionQ窗口显示考虑到相应部件Pick-up角度的Outline形象。
<TeachingXYZ-ON>按钮
在“喂料器底座”选项卡对话窗口利用鼠标以拖曳方式选择需要适用
“TeachingXYZ”功能的带式喂料器后，单击该键就能把选定带式喂料器的
<Result>列的值设定为On。
<TeachingXYZ-OFF>按钮
在“喂料器底座”选项卡对话窗口利用鼠标以拖曳方式选择不使用
“TeachingXYZ”功能的带式喂料器后，单击该键就能把选定带式喂料器的
