14-4 Samsung Componen t Placer SM431 Administrator’s Guide 图 14.5 “ 汽缸模块诊断 “ 对话框 1: Operation T est 工作站选择用箭头键 1F ： 显示出当前选定的工作站 。 单击箭头键就能选择需要检查设 定值的工作站。 <Operation T e st> 领域 表示将要检查的装置的动作清单 。 Place Stopper #1 …
14-3
Diagnosis(
诊断
)
选择要设置的装置后双击鼠标左键或空格键可反转输入状态。
<感应器(输入)状态> 领域
表示所选输入传感器的状态。 兰色表示关状态。
<喂料器底座IO> 按钮
按顺序开/关喂料器基座的压缩气气阀，同时检查气阀的动作状态。

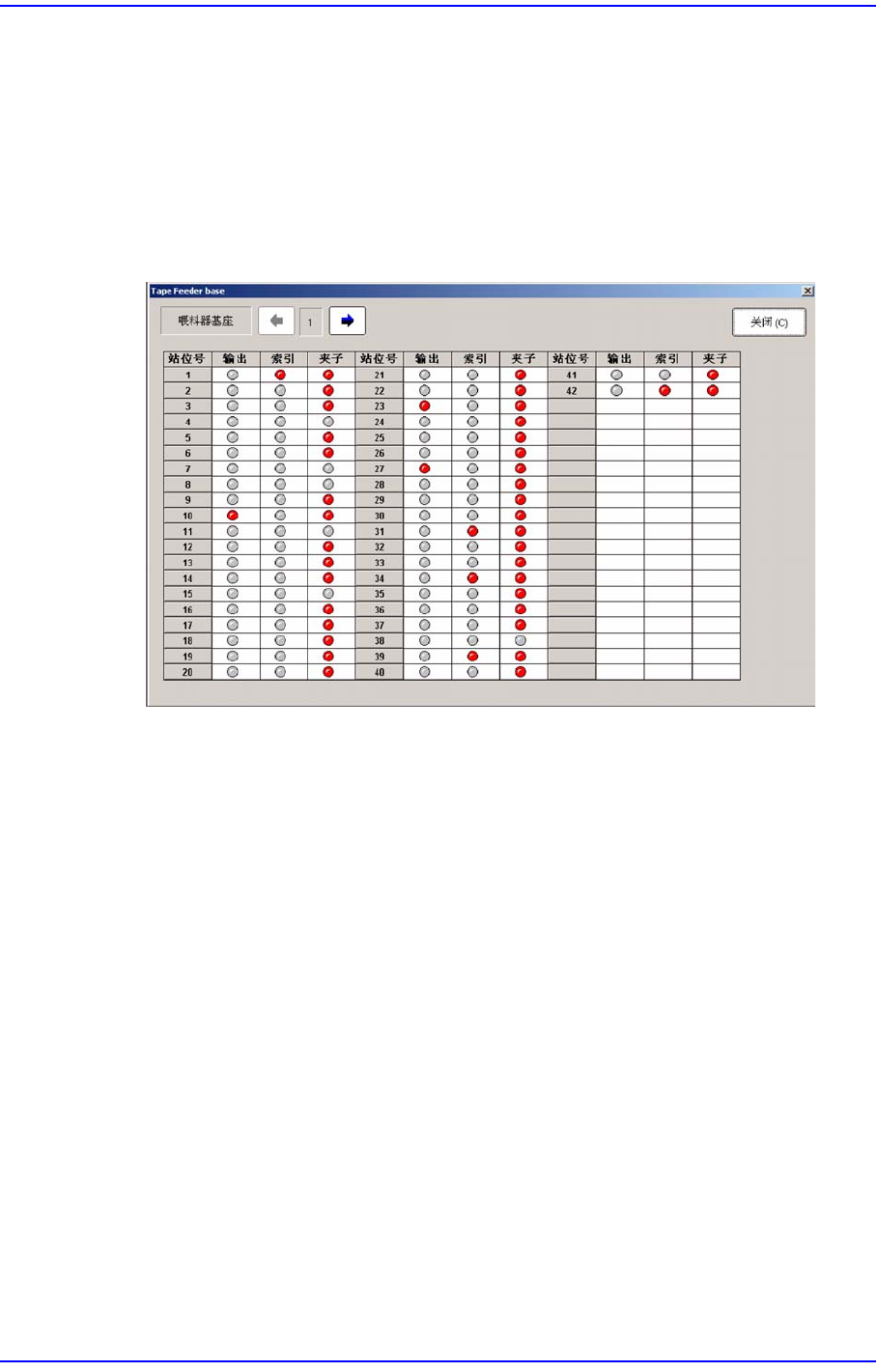

图
14.4 “Tape Feeder base“
对话框
<汽缸检查> 按钮
检查Cylinder Module. 点击此按钮则显示如下对话框。
14-4
Samsung Component Placer SM431 Administrator’s Guide

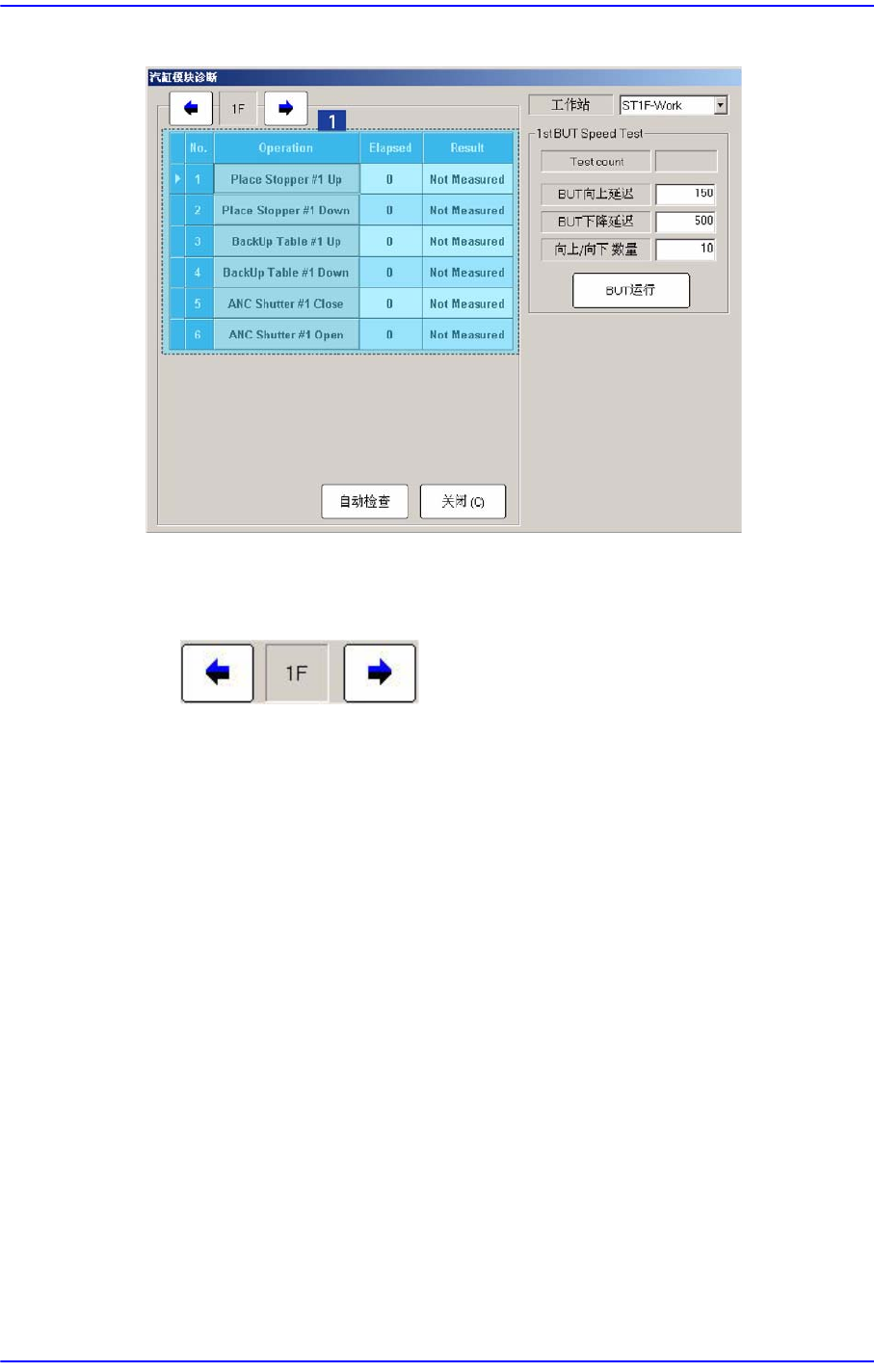

图
14.5 “
汽缸模块诊断
“
对话框
1: Operation Test
工作站选择用箭头键
1F：显示出当前选定的工作站。
单击箭头键就能选择需要检查设定值的工作站。
<Operation Test> 领域
表示将要检查的装置的动作清单。
Place Stopper #1 Up: 检查作业站的制动器上升动作。
Place Stopper #1 Down: 检查作业站的制动器向下动作。
BackUp Table #1 Up: 检查Back Up Table的上升动作。
BackUp Table #1 Down: 检查Back Up Table的向下动作
ANC Shutter #1 Close: 检查ANC闸门关闭动作。
ANC Shutter #1 Open: 检查ANC闸门打开动作。
<自动化> 按钮
自动依次检查〈Operation Test〉领域的装置。
<工作站> 组合框
选择要进行BUT测试的作业站。
<1st BUT Speed Test> 领域
14-5
Diagnosis(
诊断
)
测试Backup Table的升/降速度。
BUT向上延迟: 表示Backup Table的上升速度。
BUT下降延迟: 表示Backup Table的下降速度。
向上/向下 数量: 设置Backup Table的 Up/Down测试次数。
<BUT运行>: 执行Backup Table的升/降速度测试。
<关闭> 按钮
关闭对话框。
14.2. 传输装置（Conveyor） [F3]
检查输送机内的各种装置运行状态。与单击共同菜单的输送机图标相同的功能。 详
细事项请参照 “
传送部分
(Conveyor) ”
