第2章. MMI的菜单结构

本章简略介绍有关本设备操作应用程序MMI的菜单构造和各菜单的功能。对于各菜

单的详细说明请参考 “第6章. Board 定义” ~ “第 16章. 生产信息管理”的内容。

2.1. Man-Machine Interface (MMI)

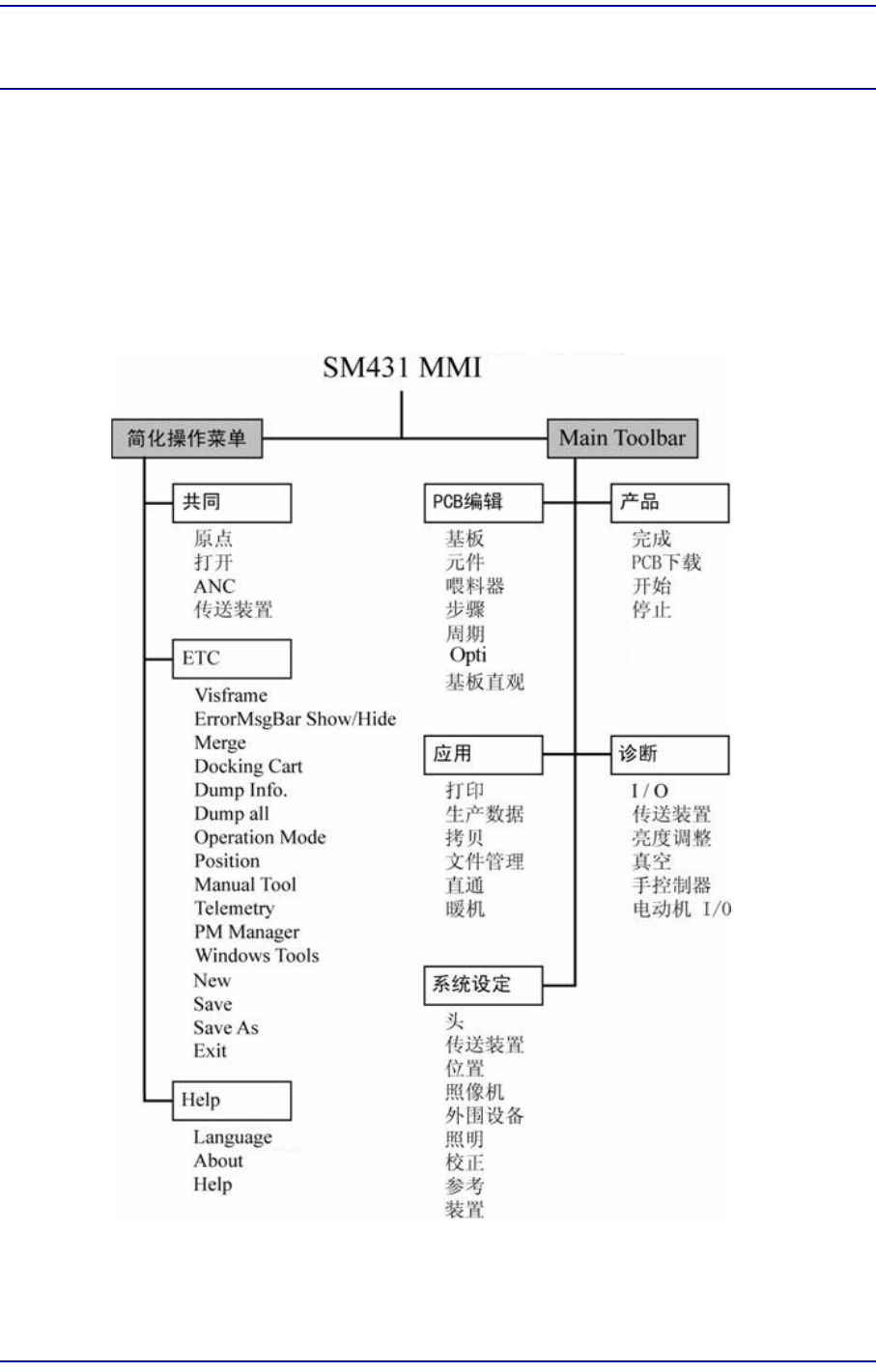

2.1.1. 菜单结构图

图

2.1 MMI

的菜单结构图

2-2

Samsung Component Placer SM431 Administrator’s Guide

2.1.2. 功能一览表

本章节主要介绍有关本设备的应用程序MMI的主画面上所显示的所有菜单的内容。

2.1.2.1. 简化操作(shortcut)菜单的子菜单

2.1.2.1.1. 共同菜单工具栏

 原点 (Origin)

运行设备X,Y, Z, Theta(R), Mirror轴发动机的原点恢复(Return To Origin)。

 打开(Open)

编辑或使用已有的PCB 文件时使用。

 ANC

注册关于ANC (Auto Nozzle Changer)的各种信息。

 传送装置 (Conveyor)

运行运输设备对话框。

2.1.2.1.2. ETC简化操作(shortcut)菜单

 Tools

 VisFrame

显示SMVisionQ画面。

 Err Msg (错误的信息框)

执行故障信息对话框。

 Merge (合并)

合并部件库文件。

 D.Cart (Feeder台车)

安装入坞卡的装备上，为操作入坞卡的夹钳而使用。

 Dump Info. (回收站信息)

为确认显示关于因安装错误而被扔掉的部件和进料器内容的信息窗口而使

用。

 DumpA (抛掉所有零件)

把吸附在头顶部的所有部件扔到翻斗时使用。

 OP (操作方式)

设定操作方式。

 Position (位置)

教导或校准时有必要参考各驱动轴的当前坐标时使用。

2-3

MMI

的菜单结构

 Manual (手动 )

运行手动操作装备功能。

 Teleme.(Telemetry)

设备发生问题时，利用此处记录的记录文件为掌握问题的原因，解决问题时

使用。

 PM Mgr (PM Manager)

PM Mgr是在运行设备的应用软件MMI(Man-Machine Irterface)设备维护时使

用的管理菜单。通过PM Manager确认需要检查项目的检查周期, 通过预约检

查功能可以更有效率地管理设备。详细事项参考 “SM431L Administrator’s

Guide”的“

附录

. PM Manager”。

 Windows Tools (Windows工具)

 Explor: 表示Windows 浏览器。

 Notepad: 表示记事本。

 Calc: 表示计算器。

 Paint: 表示画图板。

 Vertual Keyboard: 把假想键盘显示在画面。

 File

 New（新建）

新建 PCB文件时使用。

 Save (保存)

保存打开着的文件。

 Save As (另存为 )

把打开着的文件用另外一个名称保存时使用。

 Exit (退出)

结束MMI，回到window状态，或者设备的运转结束状态。

2.1.2.1.3. 帮助(Help) 菜单的子菜单

 语言 (Language)

英文显示设备使用中发生的信息。

 信息 (有关 SM431L)

显示本设备的应用程序的版本及其他信息。

 帮助 (Help)
