6-30
Samsung Component Placer SM431 Administrator’s Guide

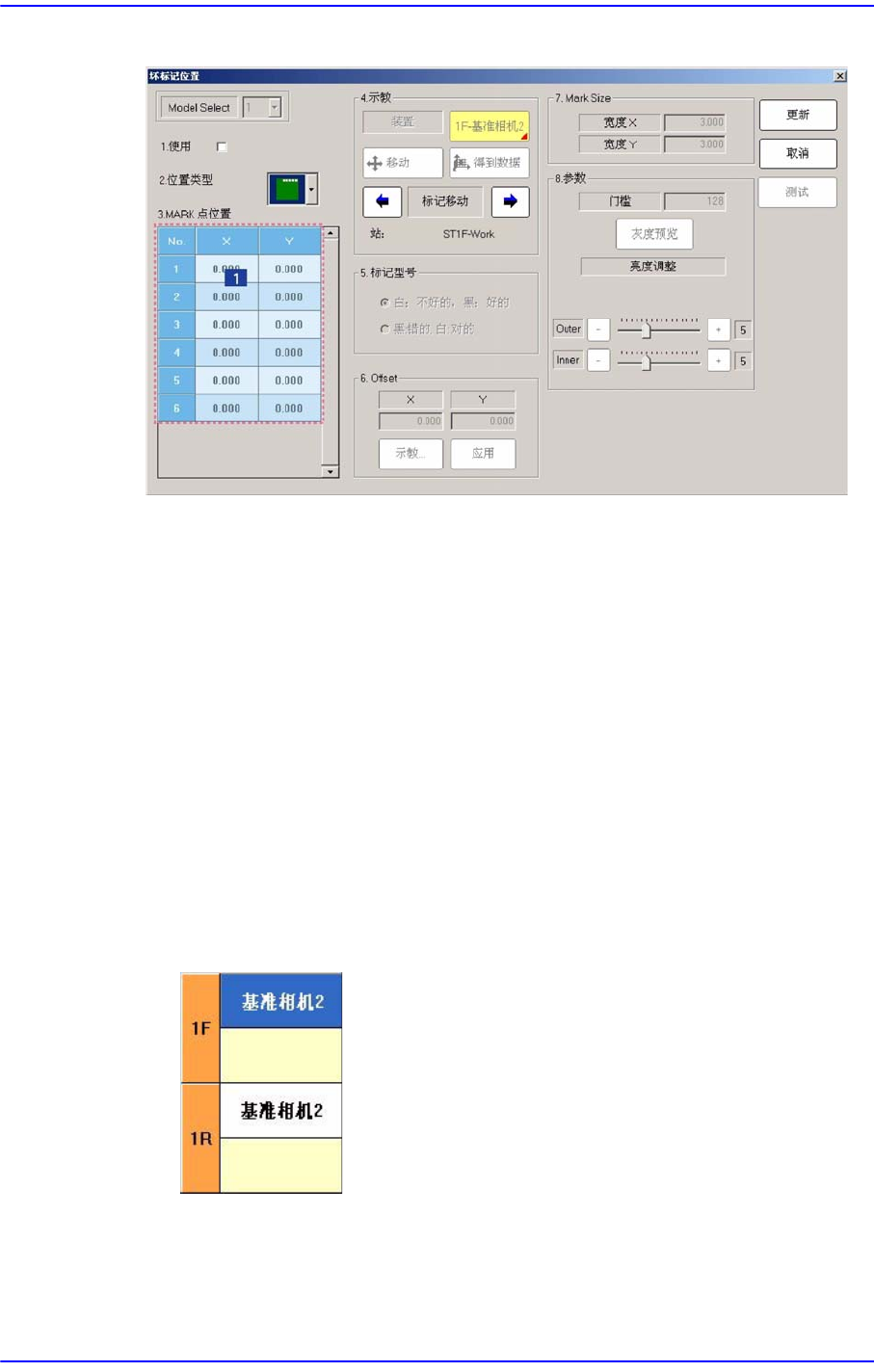

图
6.7 “
坏标记位置
”
对话框
(
位置形式为
”Array”
的状态
)
1: Grid
领域
<No> 列
坏标记数据的序列编号。
<X> 列
Bad Mark的 X 坐标。
<Y> 列
Bad Mark的 Y 坐标
<4. 示教> 领域
使用于示教Bad Mark位置。
<装置> Selection control
为了检查Bad Mark选择照相机。 可选的对象如下。
1F-基准相机1: 选择正面Gantry的fiducial照相机1。(Option)
1F-基准相机2: 选择正面Gantry的fiducial照相机2。
1R-基准相机 1: 选择后面Gantry的 fiducial照相机1。(Option)
6-31
Board
定义
1R-基准相机2: 选择后面Gantry的fiducial照相机2。
<移动> 按钮
<装置 >Selection control中选择的对象移动到指定的坐标位置。运行“Move”
按钮之前，先要用鼠标单击需要移动的位置的坐标值对应的Grid 领域 (Bad
Mark的坐标)。
<得到数据> 按钮
以<装置 > Selection control中选择的对象为基准获取 X,Y 坐标。
<标记移动> , 按钮
依次把对应Fiducial照相机移动到已设置的 Bad Mark的位置。
<5. 标记型号> 领域
选择坏标记的颜色。可选择的坏标记的颜色如下。
黑色: 标记比周边暗的情况。
白色: 标记比周边亮的情况。
<6. Offset> 领域
它在自动设定各Bad Mark之间的偏移量值时使用。 在<2.识别类型>组合框选择
时被激活。各自示教第1个和第2个Bad Mark位置后设置Offset值。
<X> 编辑框
设定X轴向偏移量。
<Y> 编辑框
设定Y轴向偏移量。

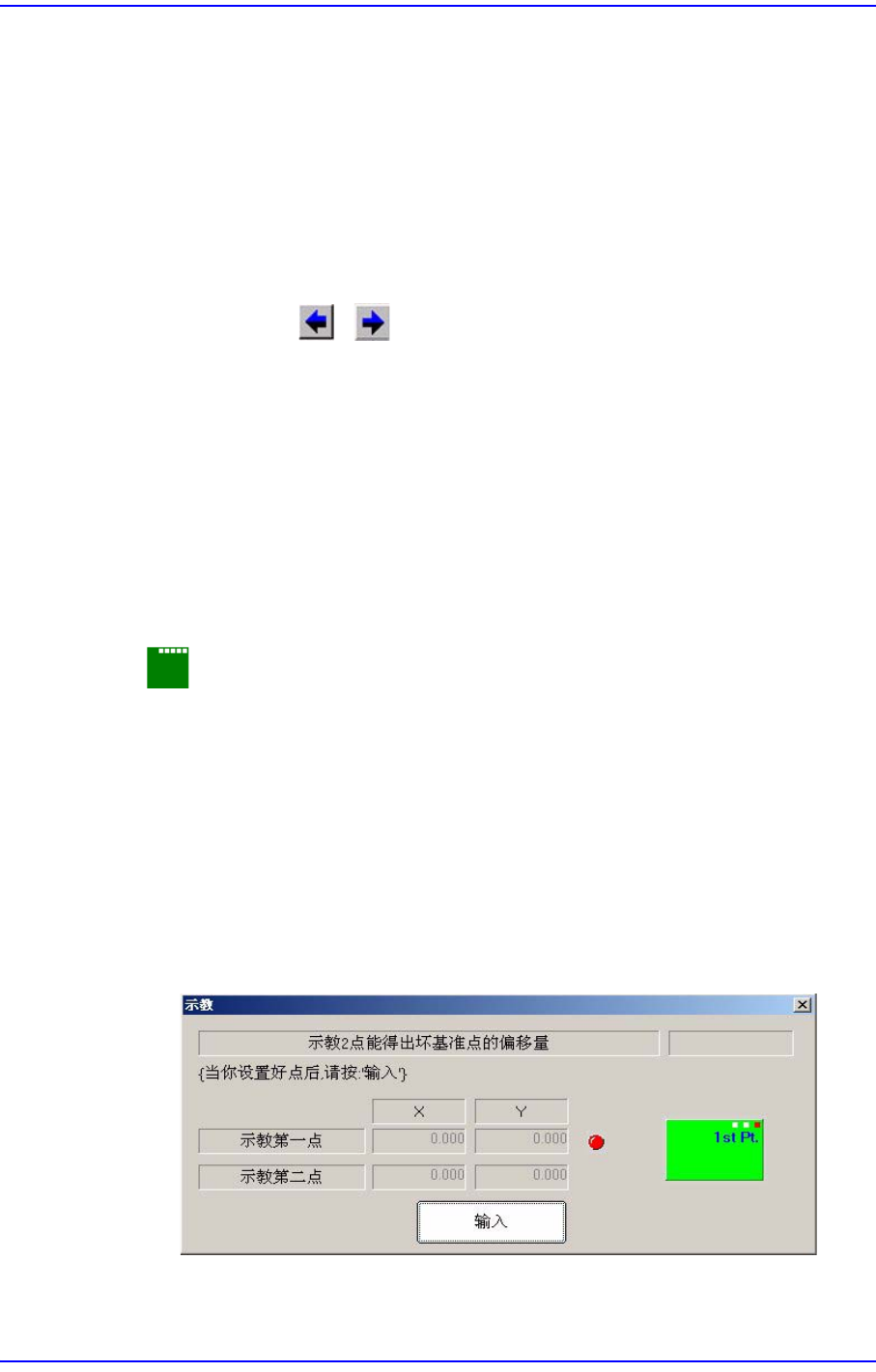

<示教> 按钮
示教Ba
d
Mark偏移。 此按钮示教 Bad Mark的偏移量。按下此按钮时依次显
示以下画面。
示教第1个坏标记的位置。示教完后按下” 输入”键时，显示以下画面。
6-32
Samsung Component Placer SM431 Administrator’s Guide
示教临近的坏标记的位置。示教完后按下”输入”键时，显示以下画面。
按“Enter”按钮完成Bad Mark的Offset设置。
<应用> 按钮
利用在此领域设定的偏移量值，自动生成坏标记的位置数据。
<7. Mark Size> 领域
设定需检查坏标记的领域。它的主要使用目的为在一些特殊的PCB的周围有类
似标记的形状而防碍识别时，限定其检查范围。
<宽度X> 编辑框
设定X 轴的方向的检查范围。一般设定为6 mm。
<宽度Y> 编辑框
设定Y 轴的方向的检查范围。一般设定为6 mm。
<8. 参数> 领域
<门槛> 编辑框
通过’SMVisionQ’窗口显示的影象由各个像素构成。各个像素因显示亮度不
同，有 0~255的固有值。
设置检查Bad Mark时借以判断图像像素为黑(Black)或白(White)的临界值。
例如，<Bad Mark>设置为”Black”时，如果<Threshold>值为100，则Vision
Image中100以下的值全部被识别为Black；<Bad Mark>设置为”White”时，
如果<Threshold>值为100，则Vision Image中10
0以上
的值全部被识别为
