Samsung Component Placer SM431 Administrator’s Guide
备注 提案事项
各个引脚组之间不能相互重叠。
两各个引脚组之间不能相互重叠。
脚组必须指定1个脚参数。也就是说，脚组有同类型的引线组
成。
脚参数互不相同的不能用一个引线组登记
因为脚参数值互不相同，登记为两个引线组
引线只有以90度的方向存在。
7.1.5. Hemt 部品的数据设定
设定有关Hemt 部品排列数据。 “请参考”7.1.4 User IC 部品的数据设定 ”。
7.1.6. Connector 部品的数据设定
设定有关Connector-1部品排列数据。
请参考“7.1.4 User IC 部品的数据设定 “。
7-71
元件的登记

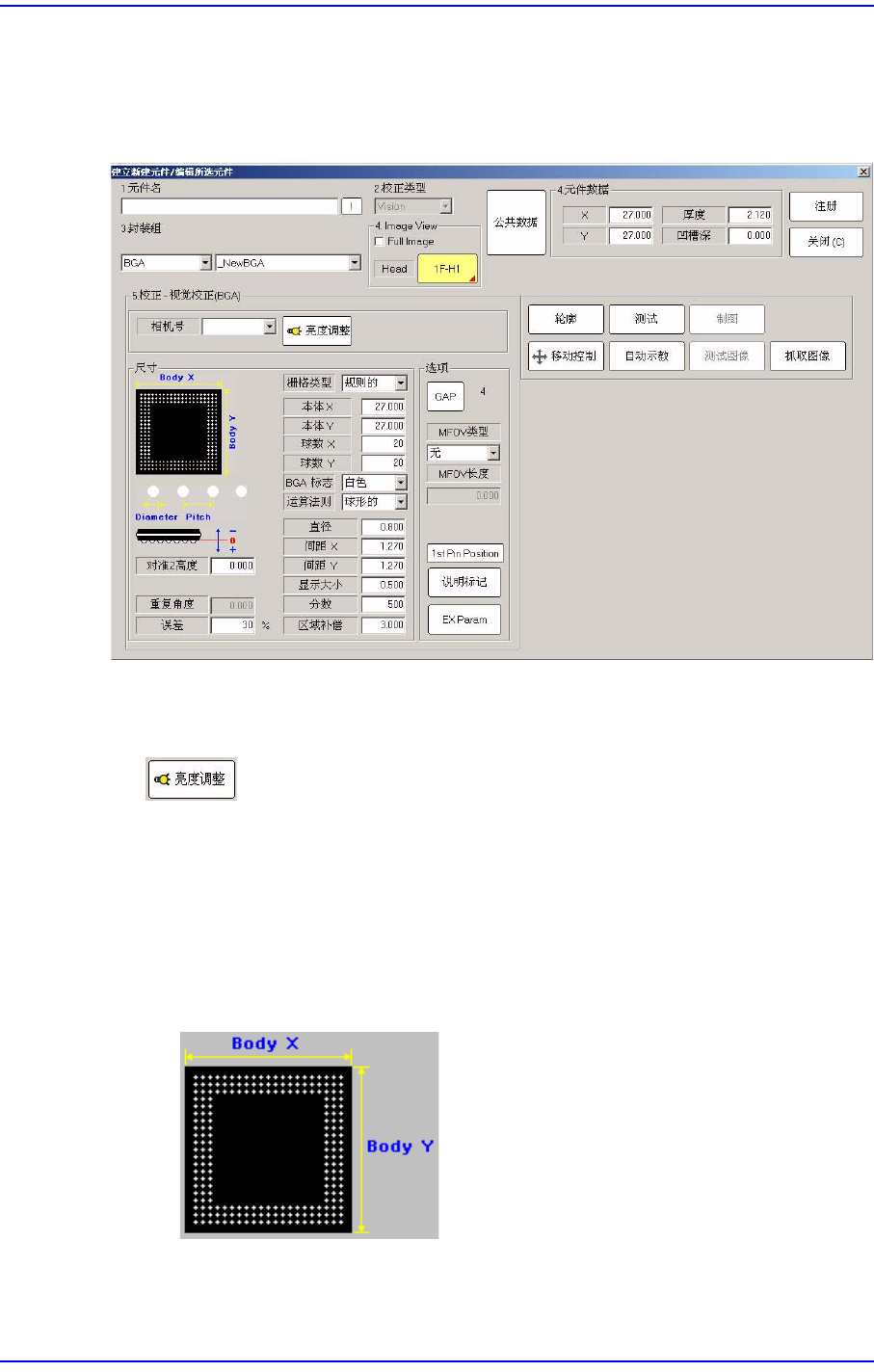

7.1.7. BGA 部品的数据设定
设定有关BGA 部品的排列数据。
图
7.26 “
封装组
= BGA”
时的对话框
<相机号> 组合框
选择识别部品的摄象机。 详细事项请参照 “7.1.1 共同识别Data ” 。
按钮
设定识别部品用摄象机的照明度。 详细事项请参照 “7.1.1 共同识别Data” 。
<尺寸> 领域
设定排列尺寸。
<栅格类型> 组合框
选择BGA部品的Ball的排列形式。可选择的形式如下。
规则的（正常的）
7-72
Samsung Component Placer SM431 Administrator’s Guide
检查（确认）
. 重新检测（重新检测反向检查）

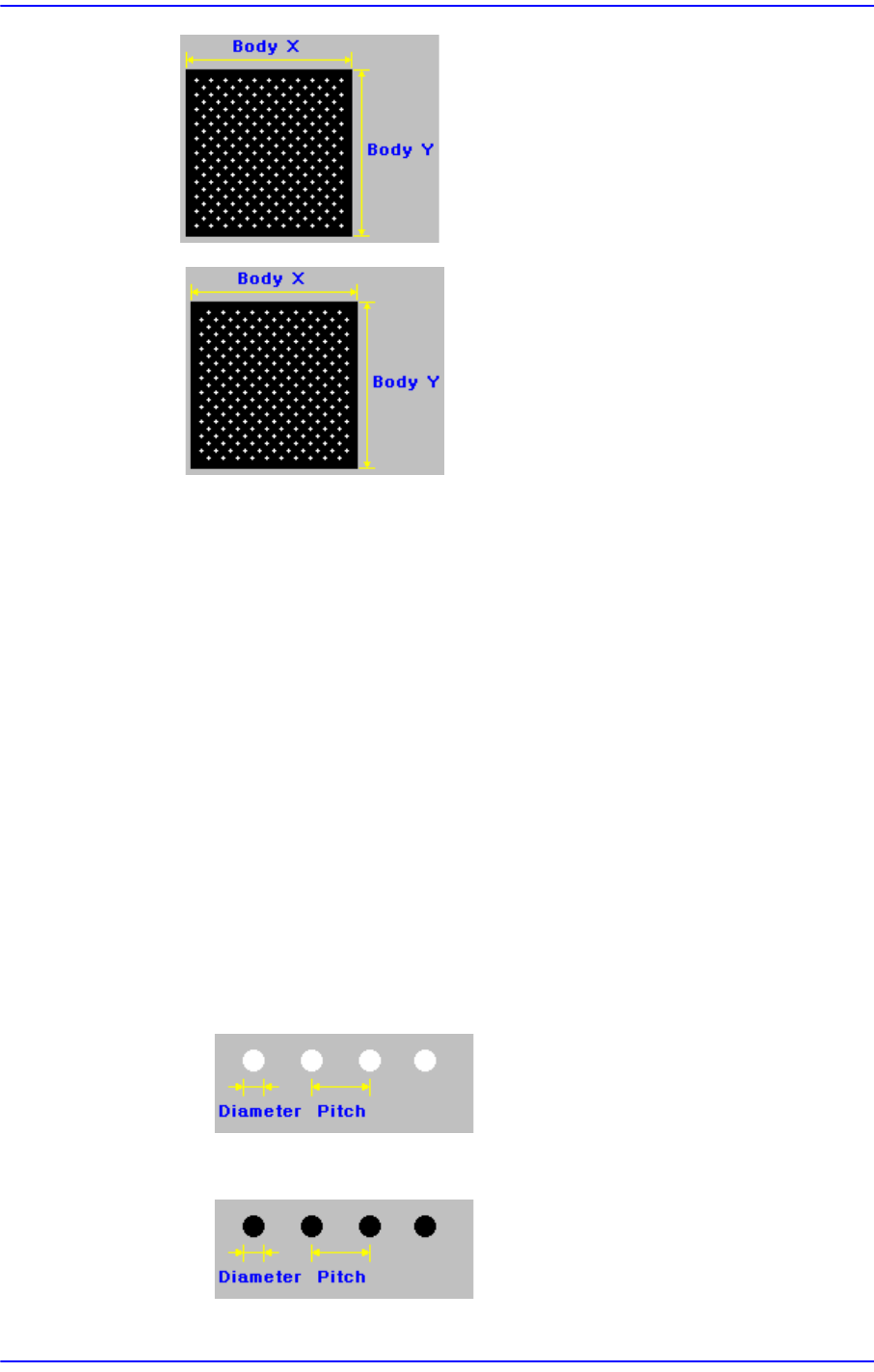

<本体X> 编辑框
设定部品的X轴方向的尺寸。
<本体Y> 编辑框
设定部品的Y轴方向的尺寸。
<球数X> 编辑框
设定X轴方向的Ball的数量。“ 检查”或 “ 重新检测”形式时，空位的部分也
算在整个数量。所以，“ 检查”或“ 重新检测”形式时， 球形的数量总是奇
数。
<球数Y> 编辑框
设定Y轴方向的Ball的数量。“检查”或“ 重新检测”形式时，空位的部分也
算在整个数量。所以，“ 检查”或“ 重新检测”形式时， 球形的数量总是奇
数。
<BGA标志> 组合框
选择球形颜色。可选择的颜色如下。
白色
球形看成白色的情况
黑色
