12-4 Samsung Componen t Placer SM431 Administrator’s Guide 图 12.2 “ 头部 偏差 ” TAP 对话框 1: Grid 领域 2: 基准相机偏移值 Gantry 选择用箭头键 1F ： 显示当前选定的 Ga ntry 。 单击箭头键后选择需要检查设 定值的 Gantry 。 <Grid> 领域 表示以 Head1 轴为基准到各 He ad 轴中心的距离 …
12-3
Machine Calibration
<示教> 领域
按钮

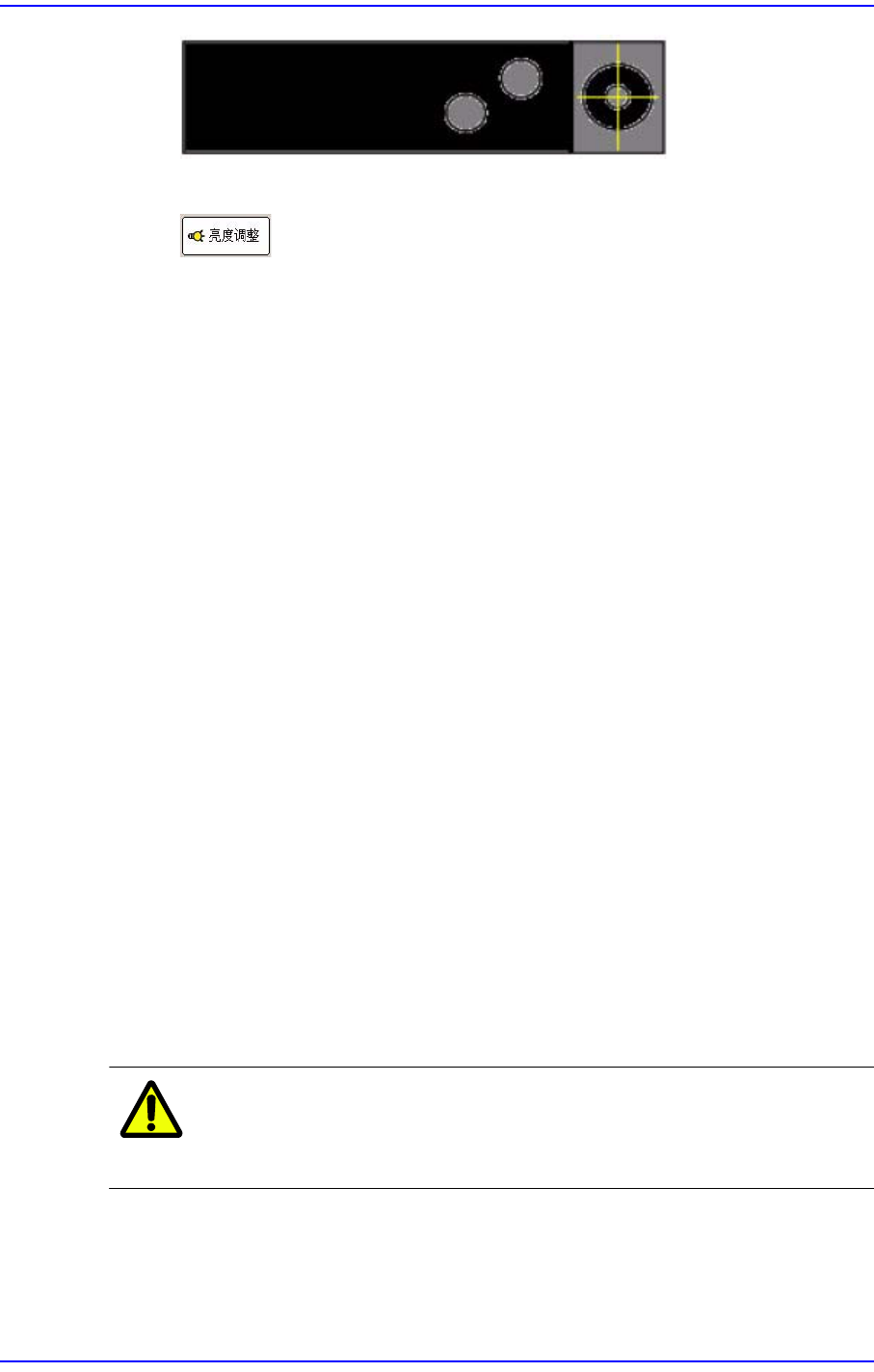

设定基准相机的照明。选择此按钮时显示如下的对话框。
Selection control
用于旋转XY轴驱动电动机选择要移动到指定坐标位置的对象或用于选择所
要获取当前坐标的对象。
基准相机1: 选择对应 Gantry的‘fiducial照相机1’(Option)
基准相机2: 选择对应 Gantry的‘fiducial照相机2’
头1 ~ 头8: 选择对应Gantry的1号~8号的Head。
<移动> 按钮
Selection control 中选择的对象移动到指定的坐标位置。 此时单击该按钮之
前需要在<Head待机位置>用鼠标选择要示教的项目。
<得到数据> 按钮
Selection control中选择的对象为基准获取 X, Y 坐标。
<更新> 按钮
向设备传送变更事项后关闭对话框。
<取消> 按钮
忽略变更事项关闭对话框。
12.1.2. Head Offset
设置各因各磁头机械特性的偏移。 此处显示的Head偏移数据在执行照相机校正后
反应其结果值就自动更新。
注 意 实际各磁头贴装时，反映偏移值进行贴装，因此用户任意修改设
定值，会发生磁头损伤及作业不良，请勿任意修改数据.
12-4
Samsung Component Placer SM431 Administrator’s Guide

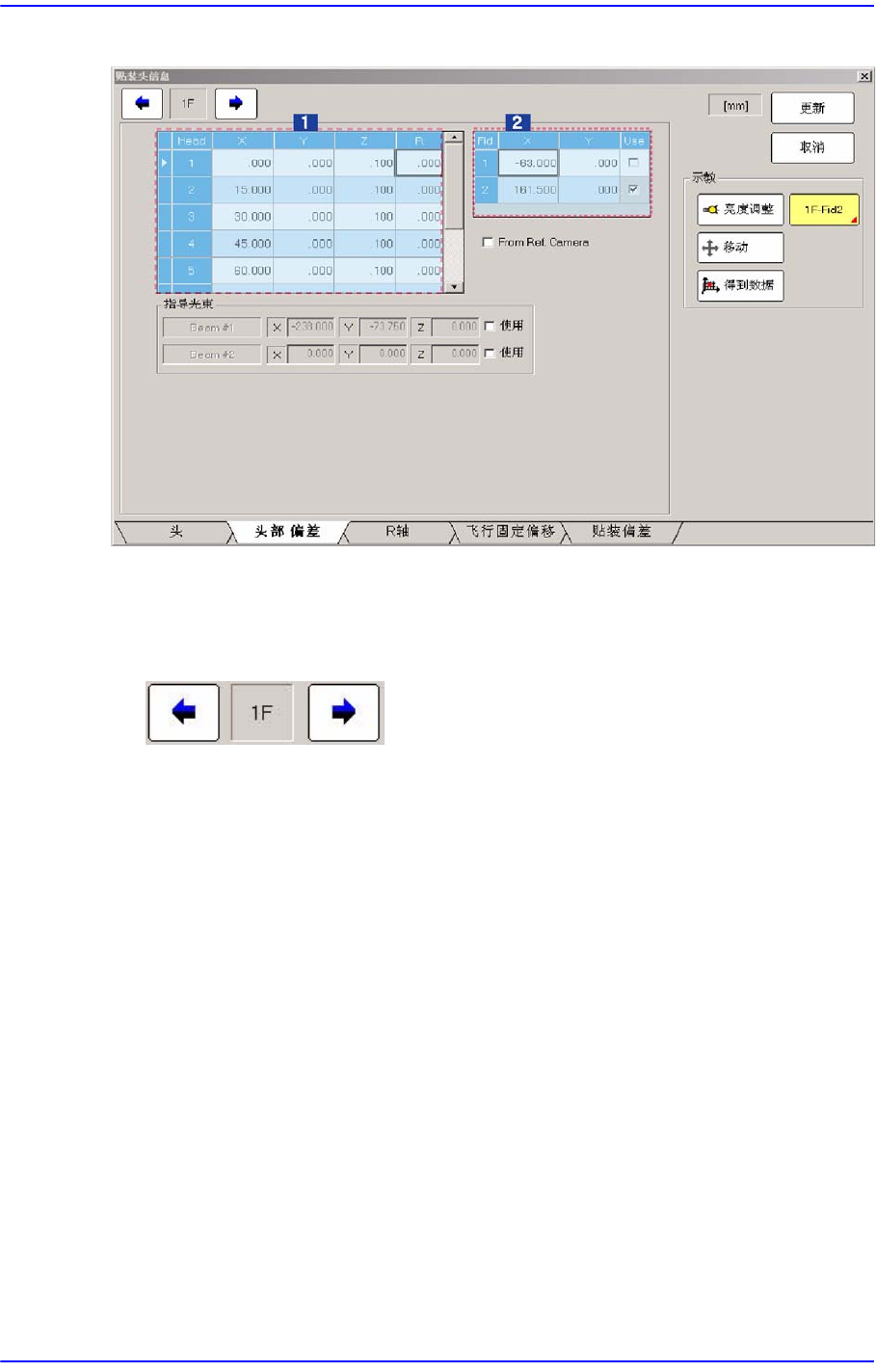

图
12.2 “
头部
偏差
” TAP
对话框
1: Grid
领域
2:
基准相机偏移值
Gantry选择用箭头键
1F：显示当前选定的 Gantry。
单击箭头键后选择需要检查设定值的Gantry。
<Grid> 领域
表示以Head1轴为基准到各 Head轴中心的距离（偏移）和Z轴及R轴偏移。
<Head> 列
表示磁头（Head）序号。
<X> 列
设置X偏移值。偏移由Gantry处于XY坐标的Home位置时Head1的X位置定
为‘0’，以此值为基准决定。
<Y>列
设置Y偏移值。 偏移由Gantry处于XY坐标的Home位置时Head1的 X位置
定为‘0’，以此值为基准决定。
<Z> 列
设置Z偏移值。 偏移由PCB基板搬入到作业站时以PCB顶面为基准决定。
12-5
Machine Calibration
<R> 列
设置R偏移值。
<基准相机偏移值> 领域
设置基准相机的XY偏移值。
<From Ref. Camera> 检查框
把〈Grid〉领域的XY数据以‘Fiducial camera2’的中心为基准显示。
<指导光束> 领域
设置与<指导光束>相关的事项。该功能在安装了 Height Sensor的设备尚处于激
活状态。
<Use> 校验框
设置<指导光束>的使用与否。
<X> 编辑框
输入<指导光束>的X坐标。
<Y> 编辑框
输入<指导光束>的Y坐标。
