8-9
供应装置的设置
的<Result>列没有被设定为Off、On-F或Z-S的一切带式喂料器，反复对其执行
“XYZ示教”功能。
<拾取> 按钮
对当前 “Feeder Base”对话框中选择的Tape Feeder 执行部件吸附。此时，应该预

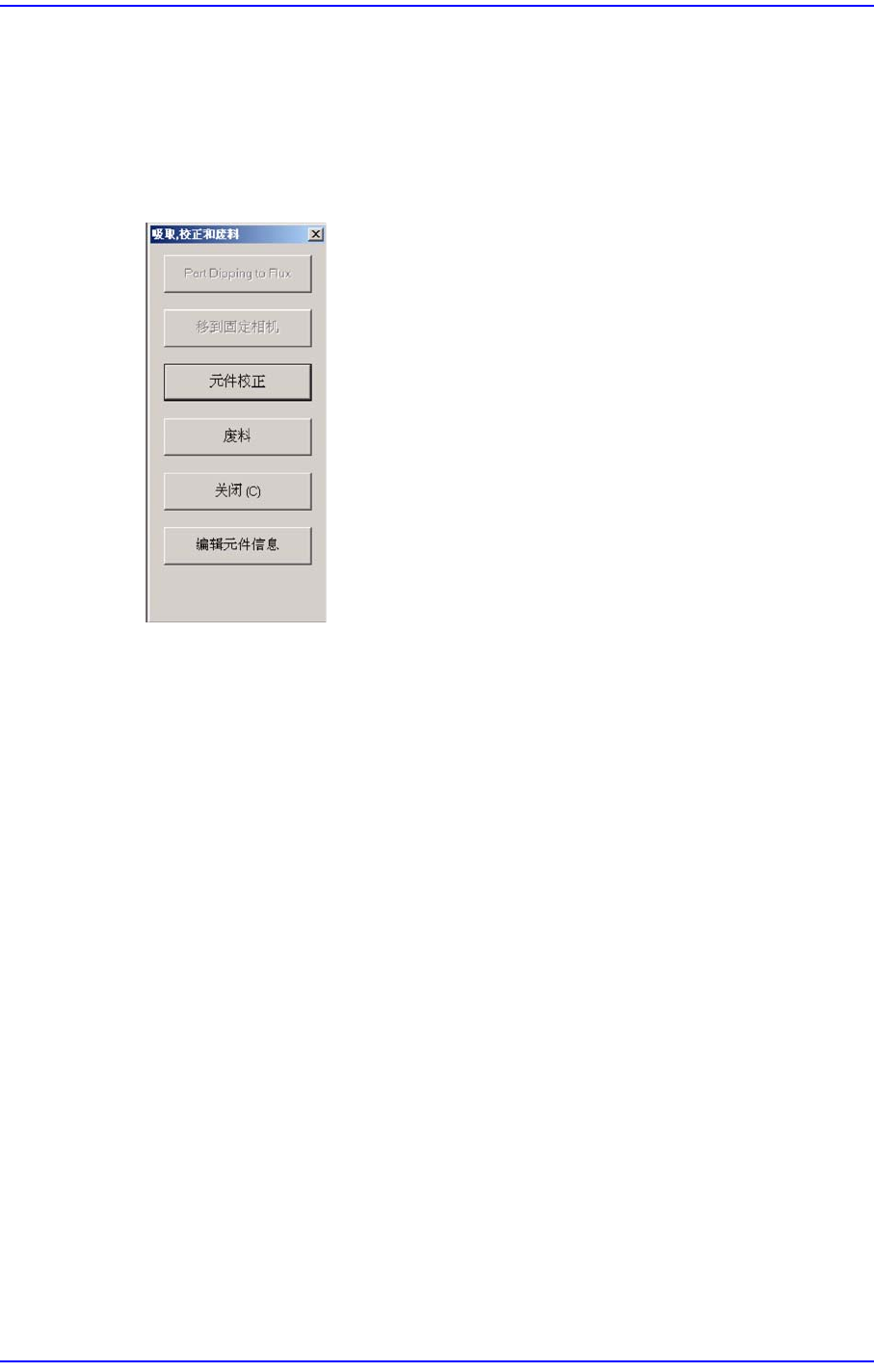

先选择Device（要执行吸附的磁头） 成功地吸着后显示以下对话框。
<Part Dipping to Flux> 按钮
把对应的部件移动到FLUX装置沾上焊剂后Head Spindle上升到部件识别高
度。
<移到固定相机> 按钮
仅在识别对应部件的相机为‘Fix-Camera’时被激活。单击此按钮时，<示教>
领域的 <装置> 组合框中选择的对象移动到固定相机位置。
<元件校正> 按钮
进行对该部品的排列。
<废料> 按钮
把部品堆存到指定的废料盒。
<关闭> 按钮
关闭对话框。
<编辑元件信息> 按钮
显示该部品元器件编辑对话框。
<两点示教…> 按钮
因画面不显示全部部件很难示教部件的中心时使用的功能，示教相应部件的对
角线2点来示教部件中心的方法。单击此按钮时显示以下对话框。
8-10
Samsung Component Placer SM431 Administrator’s Guide
图
8.6 “
喂料器底座
”TAP
对话框的
‘2POINT TEACH’
对话框
<1. 示教点> 领域
设定用来计算中心点的对角线两段的2个点的位置。
示教第1个点: 设定对角线两段的2个点当中第一个点的位置。
示教第2个点: 设定对角线两段的2个点当中第二个点的位置。
中心点: 显示利用对角线两段的2个点算出的中心点。
<2. 点示教> 领域
为了进查找部件的正确吸附点执行‘两点示教’时使用。
<装置> Selection control
旋转XY轴驱动马达选择要移动到执行‘两点示教’的部件位置的Fiducial
camera时使用。可选择的对象如下。
Fid1: 选择对应Gantry的‘Fiducial camera1’。（选项）
Fid2: 选择对应Gantry的‘Fiducial camera2’。 (标准)
<移动> 按钮
在<装置 >Selection control中选择的Fiducial camera移动到要执行‘两点
示教’的部件位置。点击此按钮之前需要在 <1.测定点 >领域用鼠标选择
所要位置对应的测定点。
<得到数据> 按钮
<装置> Selection control中选择的对象为基准获取X, Y
坐标
。
<推动 上/下> 按钮
运行当前选择的带式喂料器的驱动气缸。运行气缸则上升喂料器的驱动LEVER
打开喂料器闸门。请在此状态下执行吸附点示教。
<站位间距> 按钮
选择此按钮则以各喂料器插槽坐标为1号插槽的吸附点为原点表示相对坐标。
8-11
供应装置的设置
然后解除选择则对各插槽设置的贴装点坐标通过实际示教设置的吸附点为基准
表示偏移坐标。
<移除所有喂料器> 按钮
删除所有当前设置在Feeder Base Unit的Tape Feeder。
<改变站位> 按钮
以前设置的Tape Feeder移动到别的Slot。 变更内容也在“贴装登录”对话框自动
反映。
<Current Slot> 领域
显示当前选择的Feeder 信息。
<New Slot> 编辑框领域
选择移动Tape Feeder的Feeder Base和Slot。
<OK> 按钮
保存编辑内容后关闭对话框。
<取消> 按钮
不保存编辑的内容关闭对话框。
<偏移量 ...> 按钮
偏移一律适用于在<Grid>领域选择的喂料器的吸附点Z轴坐标。
<Z>编辑框
输入Offset值。
