6-20
Samsung Component Placer SM431 Administrator’s Guide

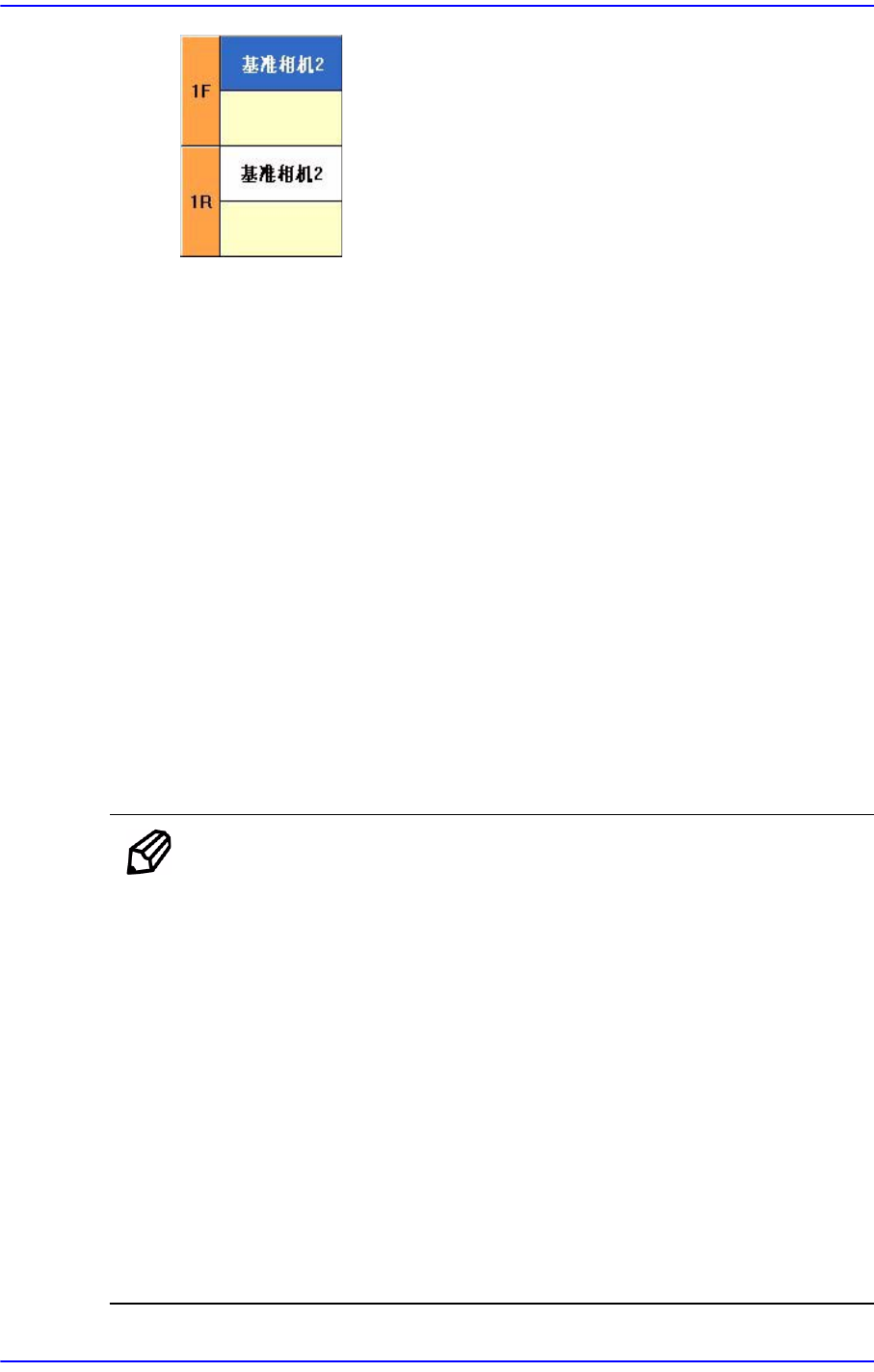

1F-基准相机1: 选择正面Gantry的fiducial照相机1。(Option)
1F-基准相机2: 选择正面Gantry的fiducial照相机2。
1R-基准相机 1: 选择后面Gantry的 fiducial照相机1。(Option)
1R-基准相机 2: 选择后面Gantry的 fiducial照相机2。
<移动> 按钮
Selection control中选择的对象移动到指定的坐标位置。 运行 “Move”之前，
先要用鼠标单击需要移动的位置的坐标值对应的Grid的shell(Fiducial Mark
的坐标)。
<得到数据> 按钮
以Selection control中选择的对象为基准获取X, Y坐标。 运行 <得到数据 >之
前，先要用鼠标单击需要取得的位置对应的Grid的shell(Fiducial Mark的坐
标)。
工作站
显示即将进行pcb作业的工作站(F2：正面，R2：背 面 )
备注 关于 基准点标记
基准点标记 有它形状，材料等方面的必要条件。设计PCB的时
候，请注意以下几点。
基准点标记的形状可以是以下8种图案。 (上下对称或左右对
称)
基准点标记的尺寸要2.0?以上。 标记传感器光点的宽度离
PCB表面的距离为约 ø0.7?。
从基准点标记的外缘离周围2.0? 的范围内，不应有可能引起
错误的识别的形状和颜色变化。(焊盘，焊膏等)
基准点标记的颜色要和周围PCB 的颜色有明暗差异。
为了确保识别精度，基准点标记的表面上电镀铜或锡来防止
表面反射。对形状只有线条的标记，光点不能识别。
6-21
Board
定义
<5. Mark点列表> 领域
基准点标记形状数据的清单。
<No> 列
基准点标记形状的序列编号。
<Name> 列
基准点标记的名称。(最多 10字)
<Shape> 列
选择基准点标记的形状。可选择的形状如下。
园: 圆形 基准点标记。
菱形: 钻石形基准点标记。
长方形: 四角形基准点标记。
长方形2: 2个四角形的重叠形基准点标记 。
三角形: 三角形基准点标记。
“+"字光标: 十字形基准点标记。
Butterfly: 蝴蝶形Fiducial Mark。
Sharp: 井(#)形Fiducial Mark。
6-22
Samsung Component Placer SM431 Administrator’s Guide
<6. 形状数据>领域
它是有关基准标记形状的数据。
<尺寸X> 编辑框
设定基准标记的X轴方向尺寸。（以设备的坐标系为准）
<尺寸Y> 编辑框
设定基准标记的Y轴方向尺寸。（以设备的坐标系为准）
<Arm> 编辑框
设定十字形基准标记的横竖条的宽度。
基准标形状为十字形时，在<翅膀大小>编辑框中准确示教对应下面的 X的
值进行输入。
<偏光性> 组合框
选择基准点标记的颜色。可选择的颜色如下。
白色: 标记比周边亮的情况。
黑色: 标记比周边暗的情况。
<厚度> 编辑框
设定基准点标记的厚度。
0时，基准点标记为饱满的情况。
0以外的数字时，此数字为外廓线的宽度。
<旋转> 组合框
