7-1
元件的登记
第7章. 元件的登记
用于登记PCB作业必要的元件、编辑与元件有关的数据。
元件数据由“识别数据”和“共同数据”构成。
调校数据
由有部件识别相关的信息构成。
公共数据
是由供应元件的供应装置和适用于元件吸附及贴装的Nozzle还有空压条件及驱
动速度相关的参数组成。
MMI管理的元件数据都有 PCB Part, Local Part Library, Standard Part DB 。
PCB Part: 登记在PCB文件的元件。
Local Part DB [UPD.mdb]: MMI安装在设备后登记的元件。
Standard Part DB [STDUPD.mdb]: 管理安装MMI时同时设置的元件数据的DB元
件数据的构造如下。
各PCB管理该PCB上作业的所有元件的元件数据，而且把元件数据储存在设备的
Local Part DB。
编辑新的PCB的元件数据时可以拷贝使用储存在Local Part DB的元件数据。
编辑Local Part DB上没有的新的元件数据时，如果Local Part DB上有类似的元件，
可以把这个元件的数据从 Local Part DB拷贝后编辑，或从标准 Part DB拷贝标准元
件数据后编辑。
标准 Part DB是对一般常用的元件的数据由设备的开发厂商提供的DB。以下图示，
表达各元件数据之间的相互关系。
7-2
Samsung Component Placer SM431 Administrator’s Guide
图
7.1
部品的
DB
之间的关系

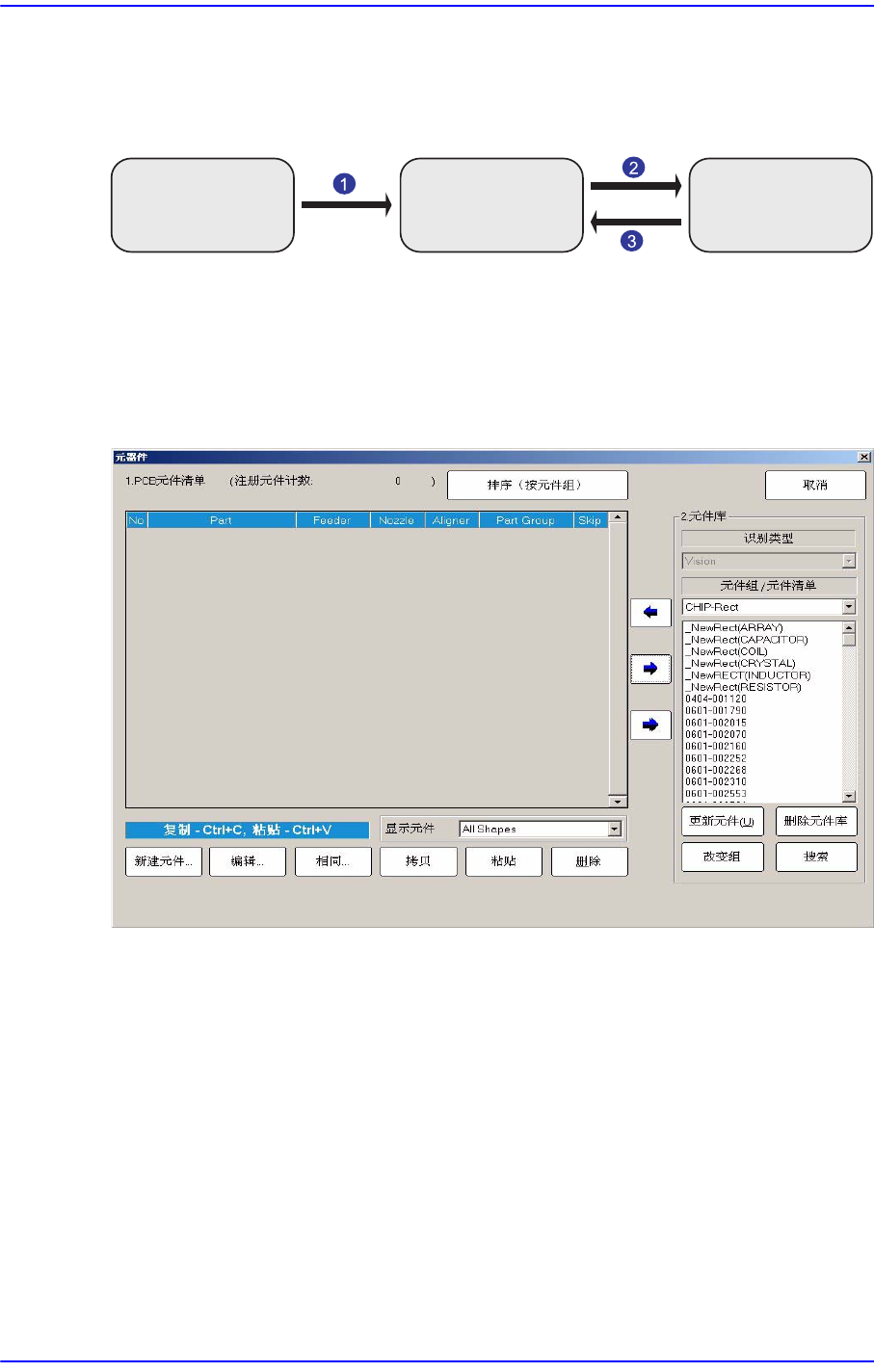

选择’元件’子菜单时的初始画面如下。
图
7.2 “
元器件
”
对话框
<1. PCB元件清单> 领域
显示现在已经登记的部品清单。
<Part> 列
显示部品的名称。
<Feeder> 列
表示供应部品的Feeder种类。
<Nozzle>列
表示吸着部品的吸嘴。吸嘴的种类如下。
CN020, CN030, CN040, CN065, CN140, CN220, CN400, CN400N,
CN750,CN110, SPSmall1, SPSmall2, SPSmall3, MS150, CN040R, CN070R,
适用于所有的PCB 在各PCB管理 在各装备管理
1:
生成新部品
2:
储存
3:
拷贝
Standard
Part DB
PCB Part
Local
Part DB
