6-34
Samsung Component Placer SM431 Administrator’s Guide
6.5. 接受标记(Accept Mark)设置
在PCB上标示Array PCB内的小型PCB为良品合格标示还是不良品的标示称Bad
mark。Bad mark在不良时标示，但合格标示在不良时不做标示，只对标示的 PCB基
板进行作业。
如果在Bad mark内没有判断为不良的小型PCB则无需设置合格标示在Bad mark上
浪费时间。
如果此时设置成使用Bad mark不适用合格标示则确认Bad mark存在与否需要耗费
时间。
点击<接受标记>按钮时，显示以下编辑可接受标记数据的对话框。
6-35
Board
定义

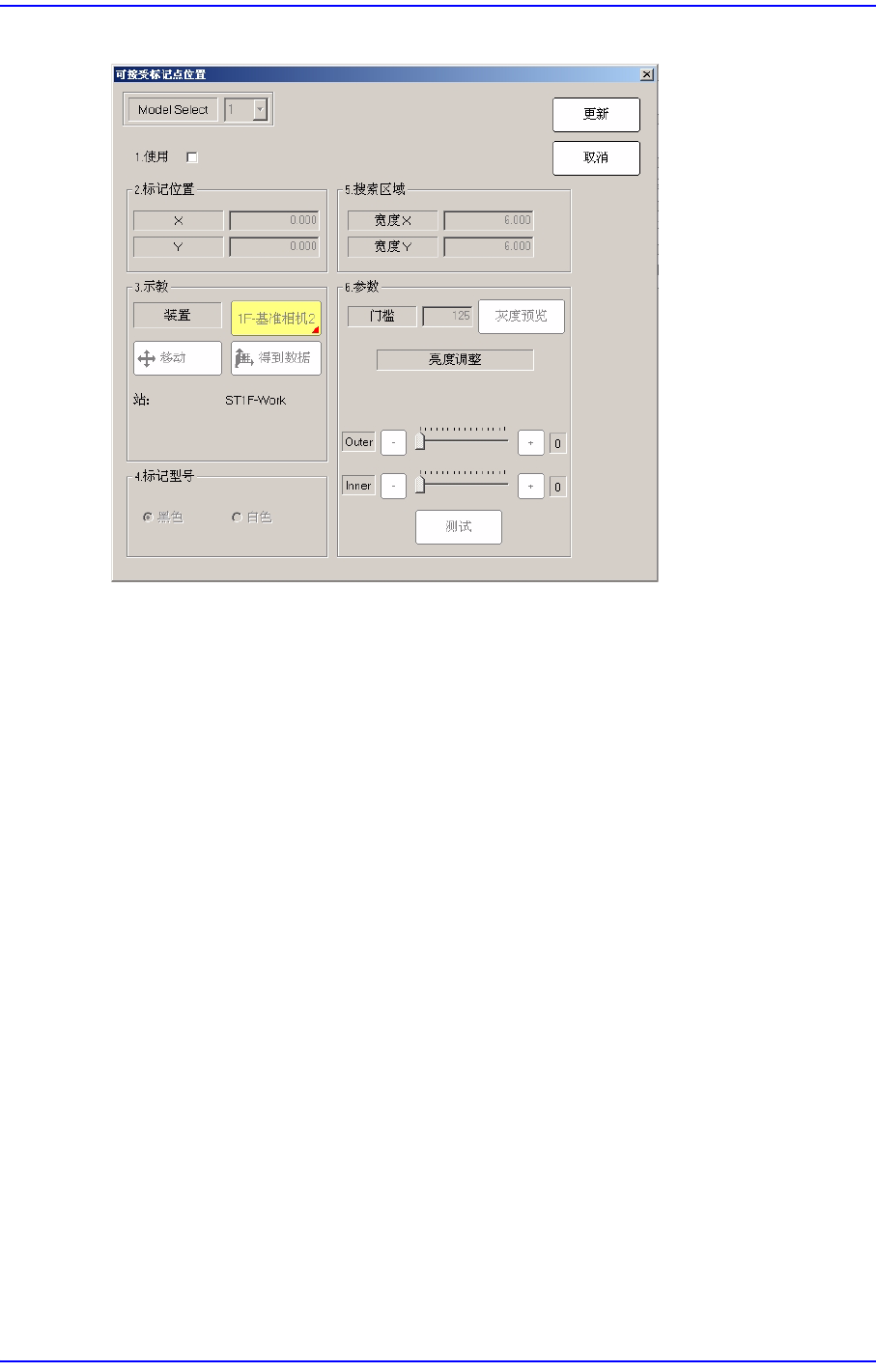

图
6.8
可接受标记点位置
”
对话框
(
使用中状态
)
<Model Select> 组合框
Multi PCB时
在‘基板定义’对话框中自动选择所选的模型并对应的组合框为非激活状态。
Block PCB时
选择要设置的模型后，请设置其他的项目。
<1. 使用> 检查框
设置是否使用合格标示。
<2. 标记位置> 领域
输入示教合格标示位置的结果值。
<3. 示教>领域
示教合格标示的位置。
合格标示的示教顺序
选择装载PCB的作业站对应的Fiducial camera
点击<移动>按钮移动到当前设置的合格标示位置
调节成合格标示的中心和SMVisionQ窗的十字线一致
点击<坐标登录>按钮输入当前坐标
<4. 标记型号> 领域
选择可接受基准点的颜色。可选择的可接受基准点的类型如下。
6-36
Samsung Component Placer SM431 Administrator’s Guide
黑色: 标记比周边暗的情况。
白色: 标记比周边亮的情况。
<5. 搜索区域> 领域
设定需检查 可接受基准点 的领域。它的主要使用目的为在一些特殊的 PCB的周
围有类似标记的形状而防碍识别时，限定其检查范围。
<宽度X> 编辑框
设定在X轴的方向的检查范围。一般设定为 6 mm。
<宽度Y> 编辑框
设定在Y轴的方向的检查范围。一般设定为 6 mm。
<6. 参数> 领域
<门槛> 编辑框
通过SMVision’窗口显示的影象由各个像素构成。各个像素因显示亮度不
同，有 0~255的固有值。
例如Accept Mark设定为 “Black”时 Threshold值为100，在 Vision Image中
100以下的值全部识别为黑（ Black），Bad Mark设置为 “White”时 Threshold
值为 100，在 Vision Image中100以上的值全部识别为白（ White）。
<灰度预览> 按钮
通过SMVision’窗
口显示
的影象显示成实际肉眼可看到的、尚未适用
Threshold的影象(Real Display) 或 MMI识别的、适用Threshold的影象
(Binary)。
<亮度调整> 领域
设定检查Accept Mark时的照明度。一般设定为 7。实际的使用当中，根据
PCB和Accept Mark的状态可以适当调整照明度。
<测试> 按钮
利用设置的Accept Mark Align数据检查Accept Mark。可确认设定的 Accept
Mark数据是否正确。检查成功则显示如下消息框。
<更新> 按钮
保存合格标示数据后关闭”允许标示位置 ”对话框。
<取消> 按钮
不保存合格标示数据后关闭”允许标示位置”对话框。
