3-9

共通菜单

 <移动轨道> 按钮 – 在旁边的编辑框中输入 Conveyor宽度后点击此按

钮，以相应尺寸调节 Conveyor 宽度。

 <所有电路板都退出> 按钮

排出输送机上的所有PCB。

 <在线状态> 领域

可手动操作SMEMA有关Output，并显示 Input状态。 (亮灯-On, 灭灯-Off)

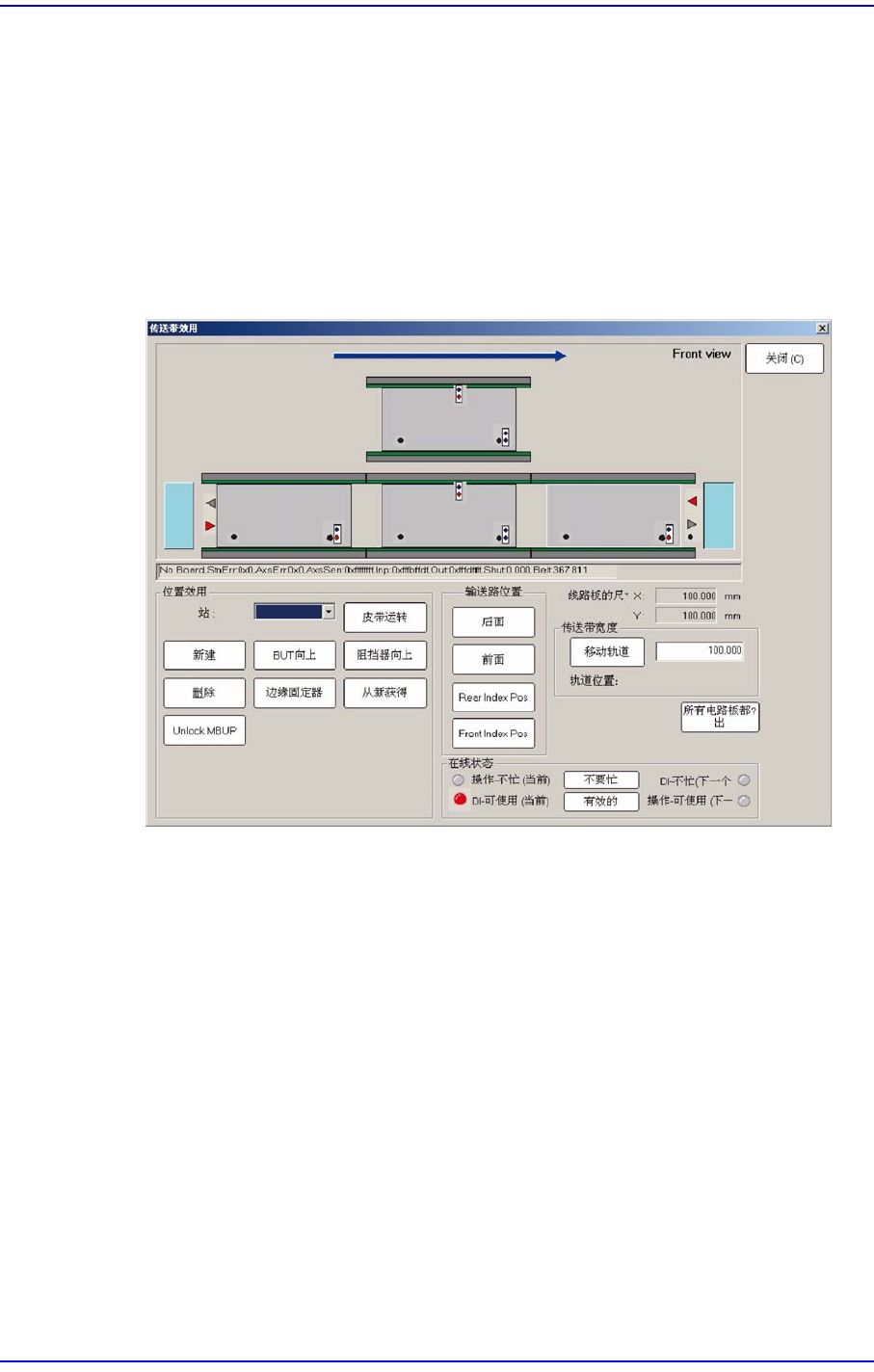

图

3.5 “Conveyor System-Inline Status”

对话框

 操作不忙 (当前)

向以前设备发送已完成接受PCB准备的信号。手动发送信号时请点击右侧

的 <Not Busy> 按钮。

 DI-可使用(当前)

从以前设备接受已完成发送PCB准备的信号。

 DI-不忙 (下一个)

从以后设备接受已完成接受PCB准备的信号。

 操作-可使用 (下一个)

向以后设备发送已完成传送PCB准备的信号。手动发送信号时请点击右侧

的<Available>按钮。

4-1

其它

快捷菜单

第4章. 其它快捷菜单

快捷菜单可以使频繁使用的命令方便地使用，如下由20个菜单构成。

 Tools

 VisFrame/ Error Message / Merge

 Docking Cart / Dump Information (Place Error) / Part Dump All

 使用者模式修改 / Current Position / Manual Tool

 Telemetry / PM Manager

 Windows Tools

 Windows 浏览器 / 记事本 / 计算器 / 画图板 / 假想键盘

 File

 New / Save / Save As / Exit

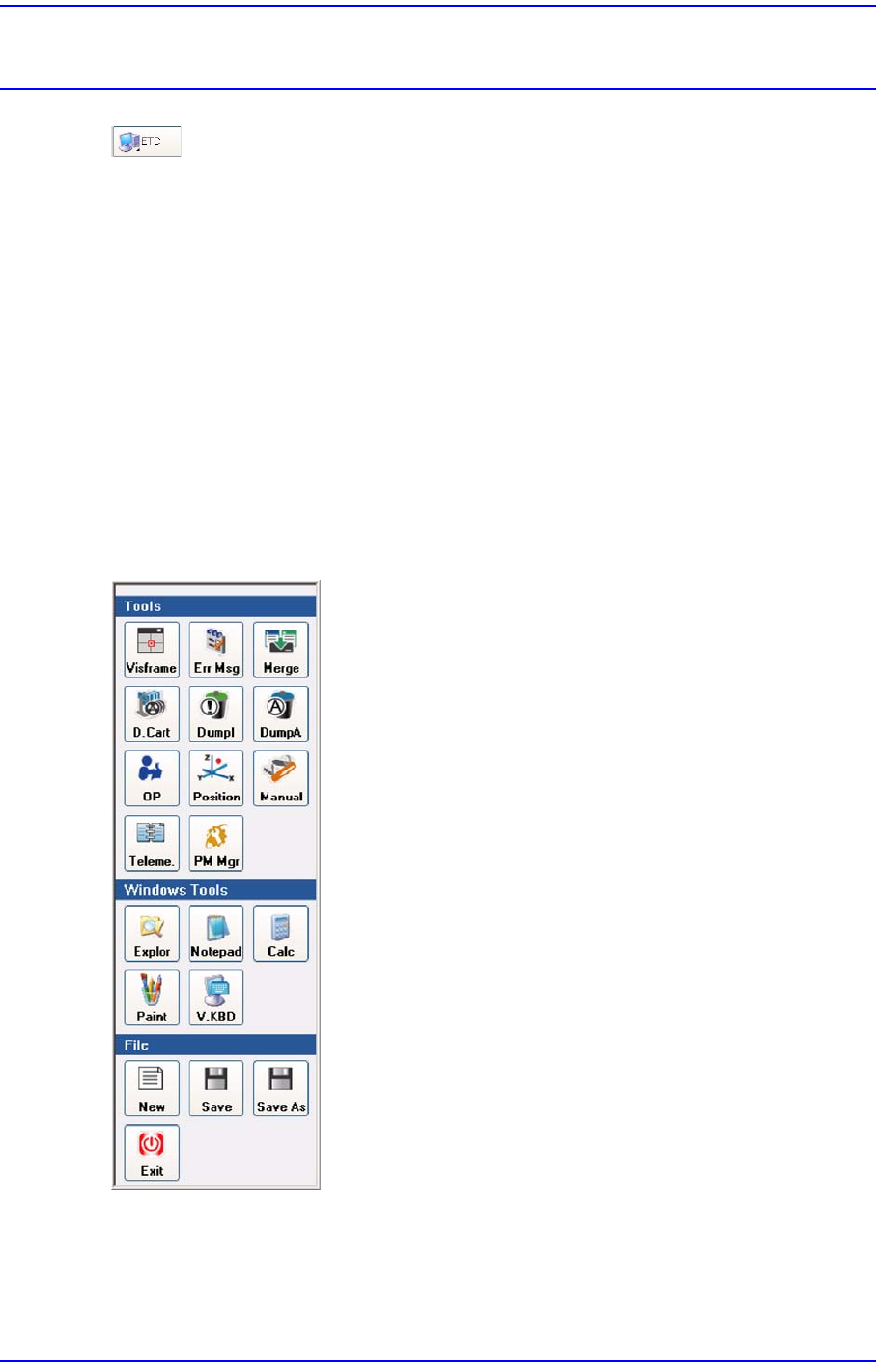

图

4.1

快捷按钮
