6-5 Board 定义 <Origin X> 编辑框 设定 PCB 安装原点的 X 坐标。 <Origin Y> 编辑框 设定 PCB 安装原点的 Y 坐标。 在 < 原点 X> 或 < 原点 Y> 单 击光标， 再单击 <6. 示教 > 领域的 ” 移动 ” 或 ” 得到 ” 按钮时， 可以利用在组合框中选择的组合 框 进行贴装原点的示教。 <6. 示教 …
6-4
Samsung Component Placer SM431 Administrator’s Guide
示教完两个点后，按下” 输入”键就结束初始角度的示教。
<5. Place Origin> 领域
设定PCB的安装原点。 此原点定义为从System的PCB Origin到PCB基板贴装原
点之间的距离。
一般定为与Stopper距离较近的模式。请在PCB内指定容易确认的位置。
【运用Case1-Board Stop】
不容易确认坐标，故很难适用在
Array PCB上
【运用Case2-PCB内的Pattern】
运用PCB内的Pattern容易确认坐标
故适用在Array PCB上
6-5
Board
定义
<Origin X> 编辑框
设定PCB安装原点的X坐标。
<Origin Y> 编辑框
设定PCB安装原点的Y 坐标。在 <原点X>或<原点Y>单击光标，再单击<6.
示教>领域的” 移动”或 ” 得到”按钮时， 可以利用在组合框中选择的组合框
进行贴装原点的示教。

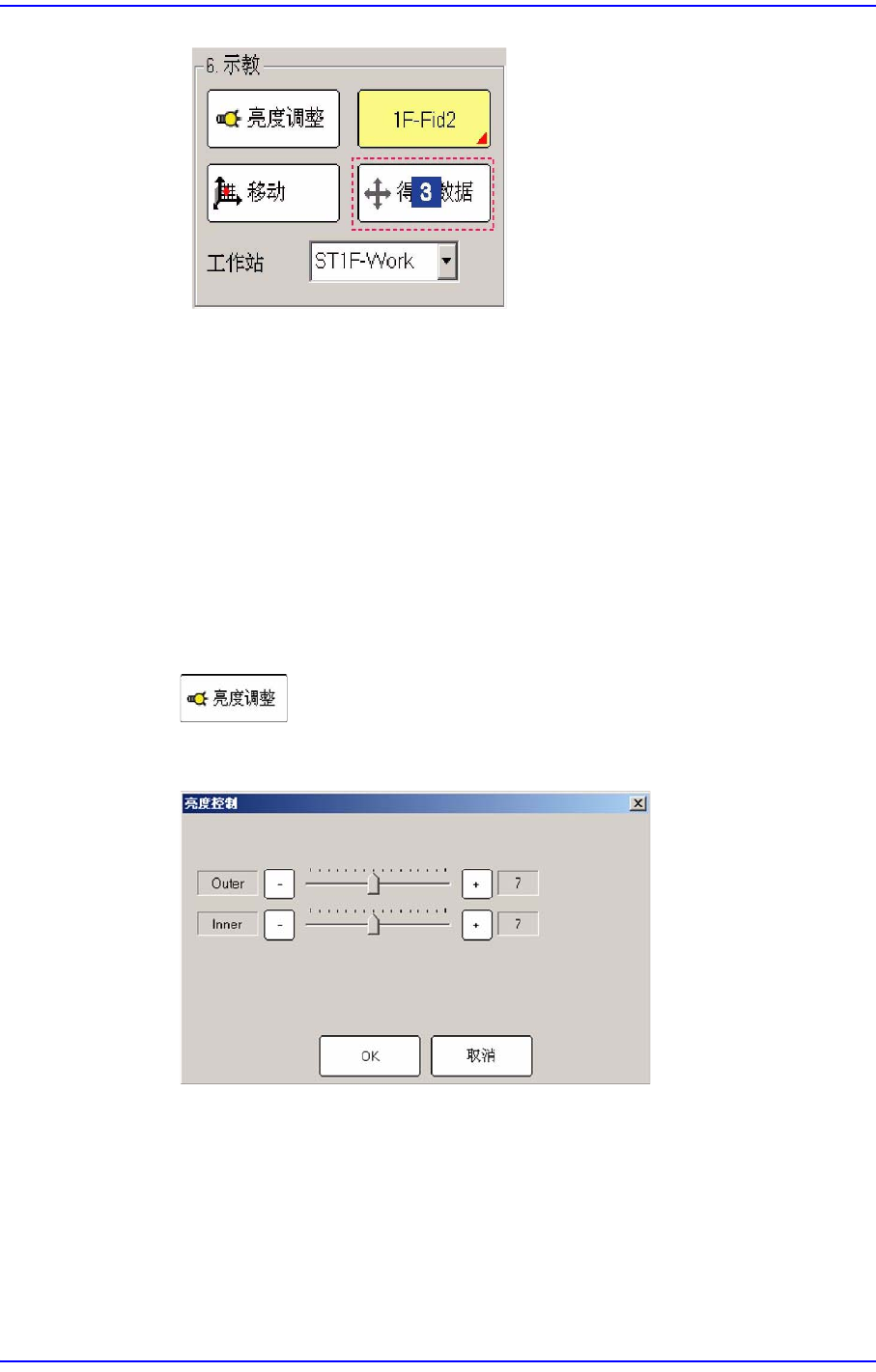

<6. 示教> 领域
用于回转XY, Z轴驱动电动机在 Selection control中选择的对象移动到指定的坐
标位置或用于获取当前坐标位置。
按钮
设定识别部品用Fiducial 照相机的照明度。按下此按钮时，显示以下画面。
Selection control
用于回转XY, Z轴驱动电动机选择移动到指定坐标位置的对象或用于选择想
要获取当前坐标的对象。可选择的对象如下。
6-6
Samsung Component Placer SM431 Administrator’s Guide
Fid1: 选择对应Gantry的‘fiducial照相机 1’。
Fid2: 选择对应Gantry的‘fiducial照相机 2’。
H1 ~ H8: 选择对应Gantry的1号~8号的Head。
<移动> 按钮
组合框中选择的对象移动到指定的坐标位置。
此时，点击 <Move> 按钮之前必须用鼠标点击所要位置相应的孔。
<得到数据> 按钮
以组合框中选择的对象为基准获取 XY, Z轴坐标。
<工作站> 组合框
ST1F-Work
在正面作业站为了示教将要作业的 PCB贴装原点时选择。
ST1R-Work
在背面作业站为了示教将要作业的 PCB贴装原点时选择。
<7. 板的大小> 领域
设定板的尺寸。
<X> 编辑框
输入PCB电路板的长度。
<Y> 编辑框
输入PCB电路板的宽度。
<传送轨道宽度> 按钮
使负荷设定的PCB基板的宽度执行流水线宽度调节。
备注 本设备可以使用的PCB尺寸如下。
最大 460L×460W×4.2H [ mm ] - Single Lane/ Long Conveyor
330L×250W×4.2H [ mm ] – Dual Lane
最小 50L×40W×0.38H [ mm ]
