7-38 Samsung Componen t Placer SM431 Administrator’s Guide 图 7.12 LED flip check 设置对话框 在 “Area 1” 选项卡对话窗口设定 LED 的 White 区域。 CenterX 以元件的中间作为基准， 相对于 White 区域的中心的 X 方向坐标。 ( 参考 对话窗口的图形 ) CenterY 以元件的中间作为基准， 相对于 White 区域…
7-37
元件的登记
备注 0603的 Align Data设置
0603R在正常吸附和异常吸附之间的形象差距很小，应把
“Tolerance项目的L设置为10%”
0603C因照明状态不同显示的部件大小略有不同，因此
“Tolerance项目的L设置为20%”。
与0603C相同地设置 0603L。
此时, 照明Side设置为6，Outer设置为5。
<选项> 领域
设置校正 Option数据。
<粗略检查> 校验框
识别部件时，因所要识别的部件形象与Vision algorism的数据不吻合，如果
识别时发生错误，就请选择此校验框。
如果选择此校验框，要识别的部件特定形象与Vision algorism相比较即使有
一点不准确，也确认全体部件的编排，如果一致则正常识别部件。Lead略带
白色部件，用于Crystal或 Aluminum Capacitor等。只适用于Chip-rect、 Chip-
alminum、Trimmer等。
<LED反面检查 >复选框
圈选后可以检查LED的翻转与否。
<细节> 按钮
执行“LED颠倒功能确认”详细事项设置对话框。圈选了<LED翻转检查功能
>复选框时，该键才会处于激活状态。
7-38
Samsung Component Placer SM431 Administrator’s Guide

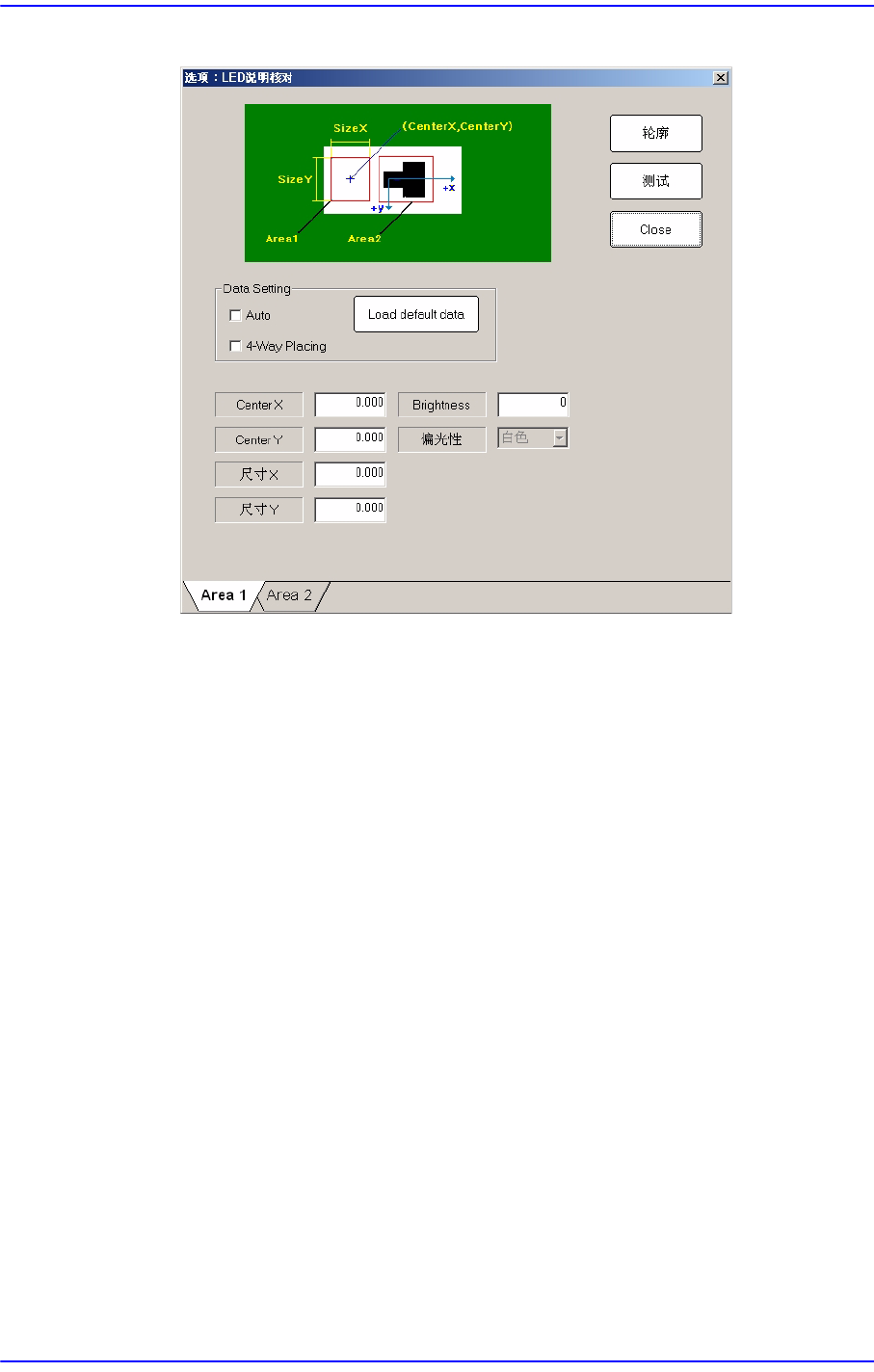

图
7.12 LED flip check
设置对话框
在“Area 1”选项卡对话窗口设定LED的White区域。
CenterX
以元件的中间作为基准，相对于White区域的中心的X方向坐标。(参考
对话窗口的图形)
CenterY
以元件的中间作为基准，相对于White区域中心的Y方向坐标。(参考对
话窗口的图形)
尺寸X
矩形区域的X方向尺寸(mm单位)
尺寸Y
矩形区域的Y方向尺寸(mm单位)
Brightness
是White区域的基准值，大于该值才能判定为正常。该值通常大于200。

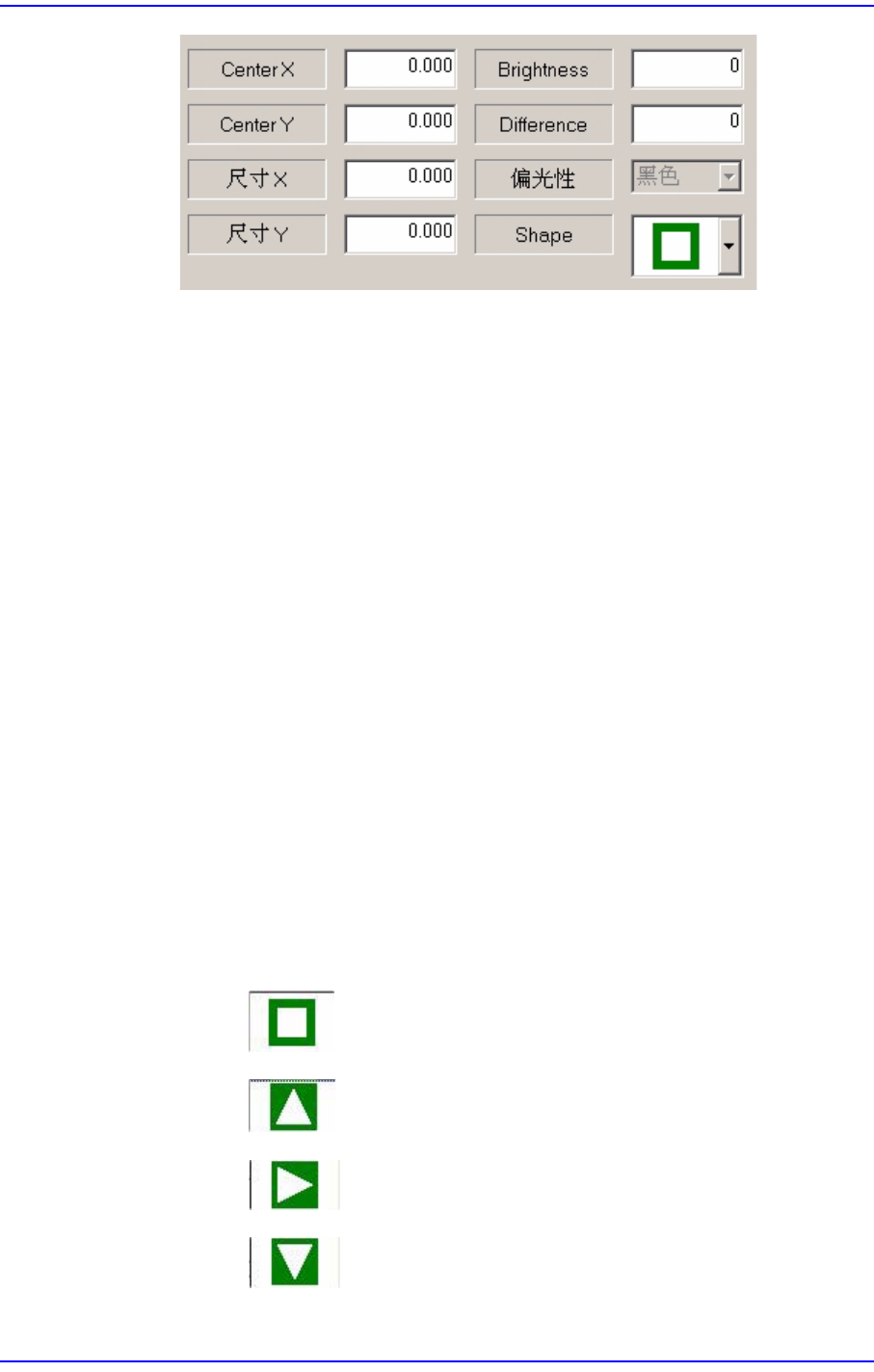

在“Area2”选项卡对话窗口设定 LED的Black区域。
7-39
元件的登记
CenterX
以元件的中间作为基准，相对于 Black区域中心的X方向坐标。(参考对
话窗口的图形)
CenterY
以元件的中间作为基准，相对于 Black区域中心的Y方向坐标。(参考对
话窗口的图形)
尺寸X
矩形区域的X方向尺寸(mm单位)
尺寸Y
矩形区域的Y方向尺寸(mm单位)
Brightness(Area1)
是Black区域的基准值，大于该值才能判定为正常。
Difference
输入对于<区域1>与<区域2>的亮度差的最小值。通常输入40。
Shape
根据LED底面上的标记或凹凸形状而选择形状。选择凹凸形状时，不仅
检查指定区域的亮度，还将检查突出部的方向性，因此可以有效地反向
安装元件的情形。
: 没有任何形状时。
: 0度方向的三角形标记时。
: 90度方向的三角形标记时。
: 180度方向的三角形标记时。
