12-32
Samsung Component Placer SM431 Administrator’s Guide
12.3.6. X-XY Compensation
为了补偿X轴移动时发生的XY误差而执行。如果Thermal Mapping及 Gantry
Mapping已被激活时，为了执行X-XY Compensation强制性的让 Mapping处于非激活
(Disable)状态。
注 意 X-XY Compensation在设备出厂之前在工厂执行。为了执行此
过程必须需要专用校正 Tool。
一般情况下此过程为进行Skip 后，请执行后续过程的校正。

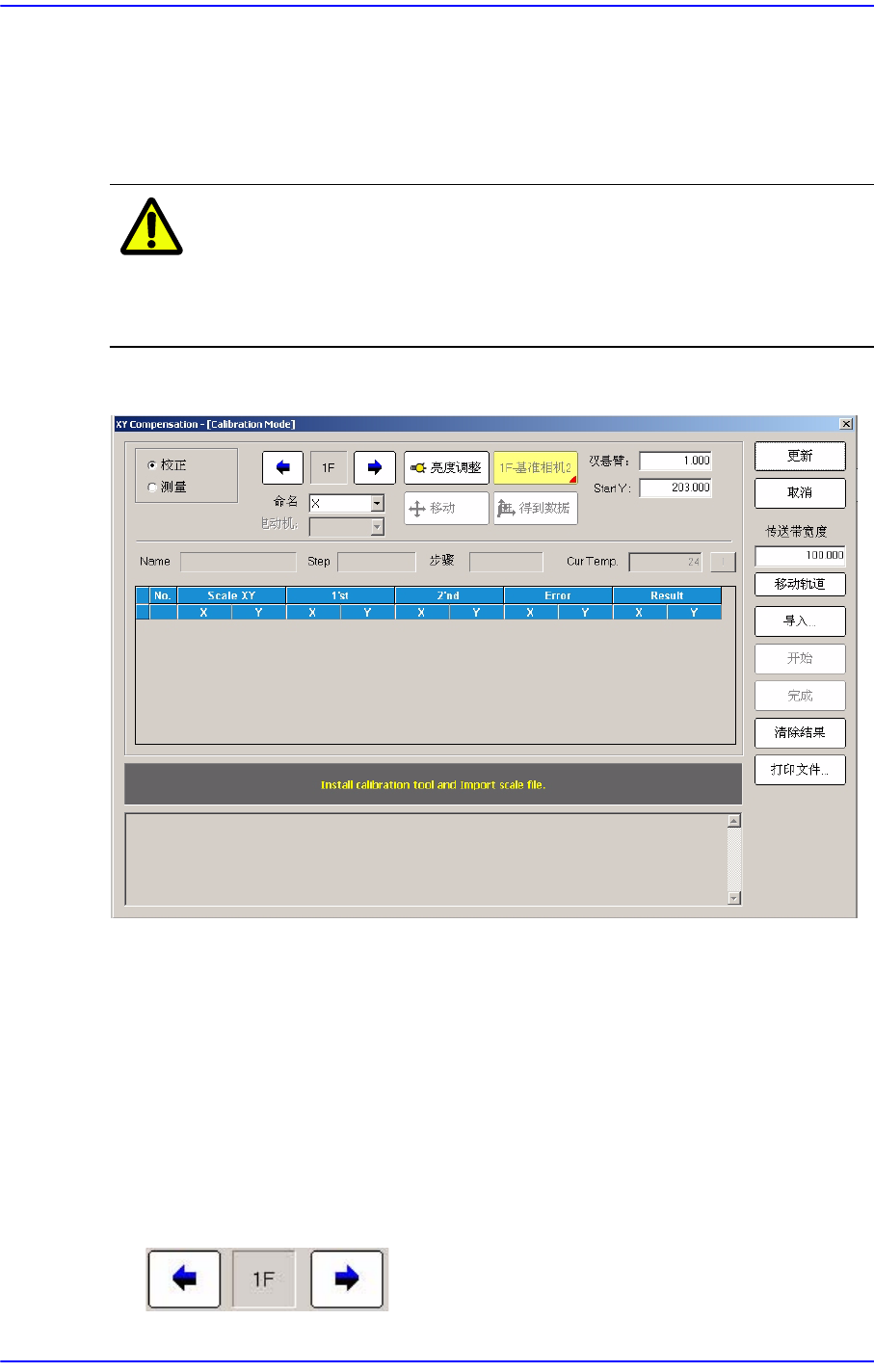

图
12.11 “X-XY Compensation”
对话框
Mode 选项 按钮
选择执行相应过程的模式。
<校正> 选项 按钮
以校正模式执行X-XY Compensation后反应其结果值。
<测量> 选项 按钮
以测定模式执行X-XY Compensation后不反应结果值。为测定Y轴故障时选
择。
Gantry选择用箭头键
12-33
Machine Calibration
1F:ST1F-Work中用 校正 Tool 进行校正时，
1R: ST1R-Work中用 校正 Tool 进行校正时，
只在SM411对GANTRY2执行校正。
<坐标轴> 组合框
选择要执行补偿的轴。只对X轴可进行补偿。
按钮
识别校正 Tool 的Fiducial Mark时，为了清楚看到 Mark，调节照明时使用。
<移动 / 得到数据> 按钮
示教校正 Tool 的Fiducial Mark时使用
<开始X / 开始 Y> 编辑框
输入校正 Tool 的0号Fiducial Mark的坐标。选择此编辑框后，用示教框把基准相
机移动到相应位置后正确示教相应 Mark后点击<得到数据>按钮输入此处的坐
标值。
<现在温度> 编辑框
输入执行校正时点的当前温度。
<移动轨道> 按钮
在<传送带宽度>编辑框输入输送机宽度后点击此按钮调节输送机宽度。
<导入…> 按钮
校正用Scale文件进行Import时使用。
<开始> 按钮
正确示
教0号Fiducial Mark后，
开始校正时使用。
<完成> 按钮
完成校正后，终止作业时使用。
<打印文件…> 按钮
完成校正后，把结果值以Text 文件形式输出时使用。
<更新> 按钮
适用校正的补偿值。
12.3.7. Gantry Thermal Mapping
设备启动后，为补偿球screw摩擦热引起的XY坐标系的热变形，应对传送皮带上的
Fiducial Mark 3点进行示教。
12-34
Samsung Component Placer SM431 Administrator’s Guide

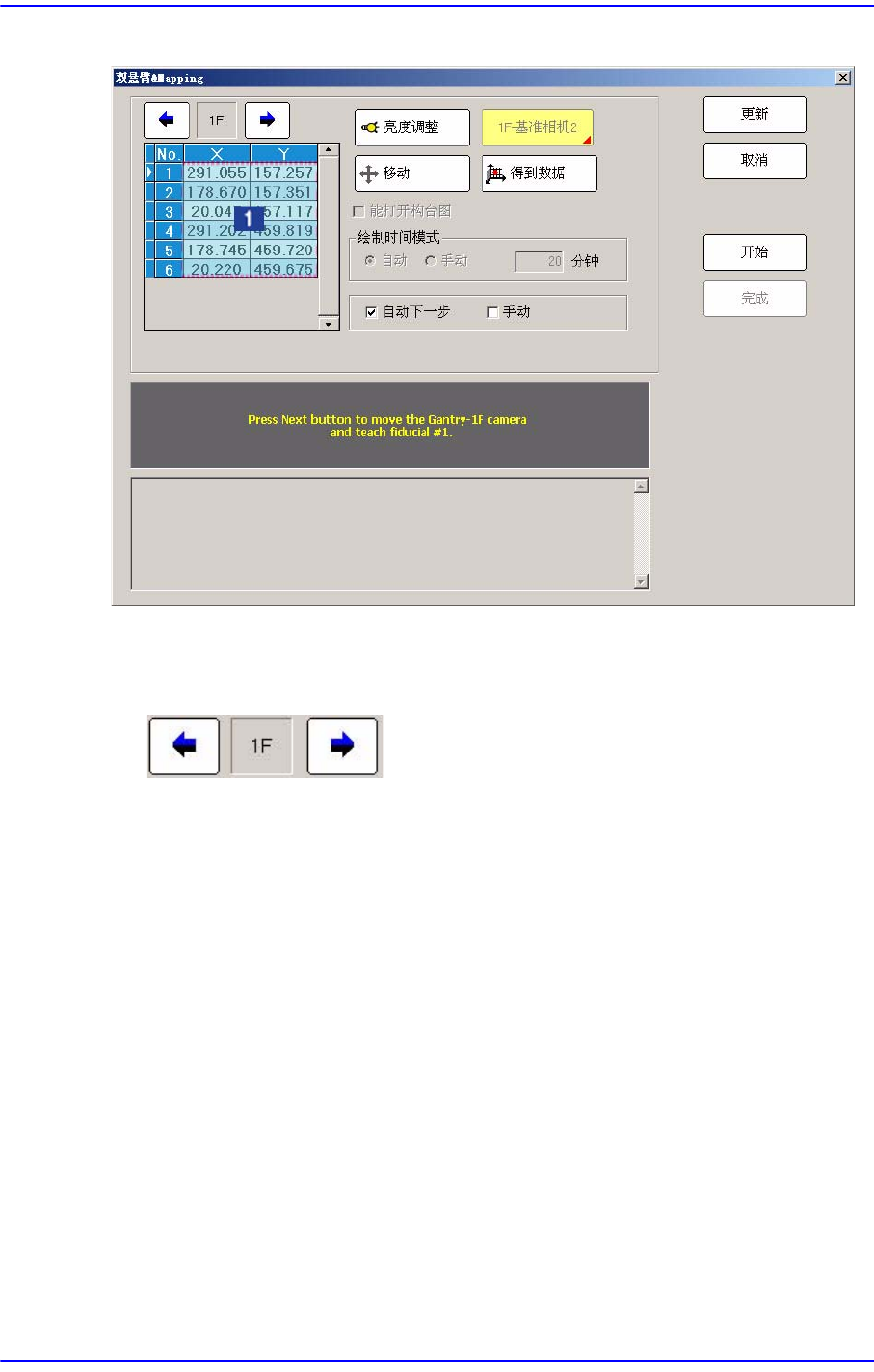

图
12.12 “
双悬臂
&Mapping”
对话框
1: Grid
领域
Gantry选择用箭头键
1F：显示当前选定的 Gantry。
单击箭头键后选择需要检查设定值的Gantry。
<移动> 按钮
把相应Gantry的基准相机移动到在Grid领域中选择的Fiducial Mark位置。
<得到数据> 按钮
选定的Fiducial Mark位置上应用当前位置的坐标值。
<能打开构台图> 检查框
可以设定是否进行Gantry列补正，如果校正用输送带上的基准标志全部进行了
示教，则自动显示为圈选状态。
如果需要使Gantry列补正处于非激活状态，请解除复选框的圈选状态。
<绘制时间模式> 领域
请设置执行Mapping的周期。
自动: 以预先指定的周期自动执行Mapping。
